「シート」画面に作成されているエンティティを「モデル」画面に移動する方法

製品名
ARES Commander 2023/2024/2025
ARES Standard 2023/2024/2025
ARES Mechanical 2023/2024

「シート」画面のエンティティを「モデル」画面に移動させたいのですが、操作方法を教えてください。





ビューポート図形移動[CHANGESPACE(CHSPACE)]コマンドで、シート空間にあるエンティティをモデル空間に移動することが出来ます。

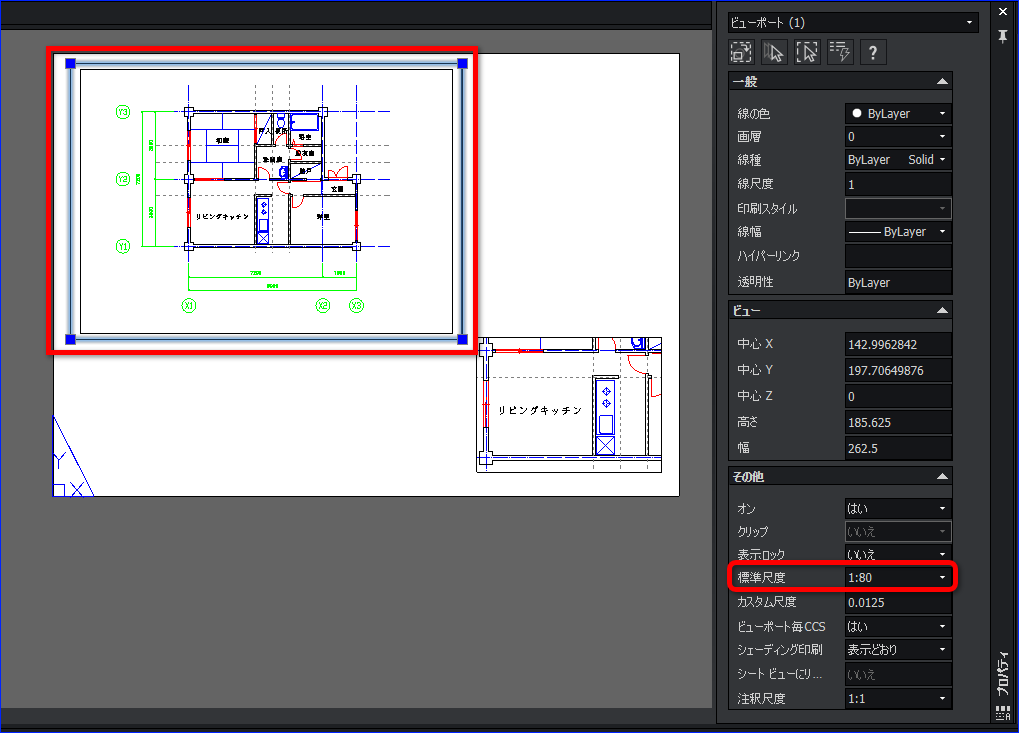

※例として 1/80 のビュータイルの尺度に合わせて移動します。



1.[シート]タブをクリックし[シート]画面に切り替えます。

2.ビューポート図形移動[CHANGESPACE(CHSPACE)]コマンドを実行します。

コマンドの実行方法
リボン

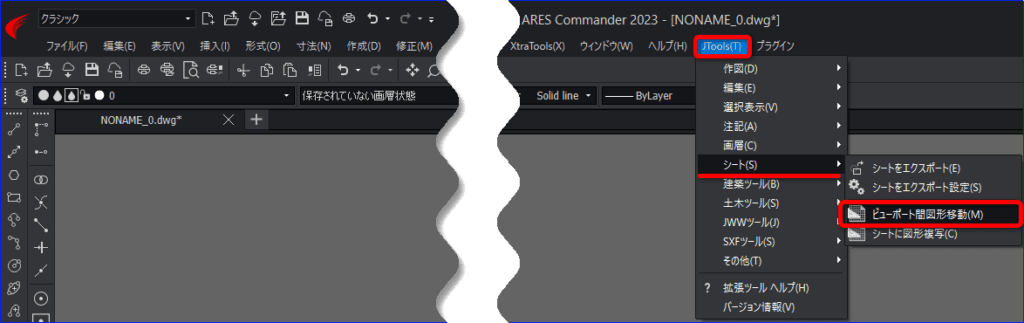

メニュー

3.コマンドウィンドウに「エンティティを指定」と表示されるので、「モデル」空間に移動したいエンティティをクリックし Enter を押します。

4.ビュータイル(ビューポート)が複数ある場合は、コマンドウィンドウに「ターゲットビューポートをアクティブ化」と表示されるので、尺度を合わせたいビュータイル内をクリックしてアクティブにし Enter を押します。
※ビューポートが1つの場合は表示されません。

[モデル]空間に移動できました。

[モデル]画面:

[シート]画面:



※モデル空間にあるエンティティをシート空間に移動することもできます。
関連FAQ:「モデル」画面のエンティティを「シート」画面のビュータイル内に移動する方法
