「モデル」画面のエンティティを「シート」画面のビュータイル内に移動する方法

製品名
ARES Commander 2023
ARES Standard 2023
ARES Mechanical 2023

「モデル」画面のエンティティを「シート」画面のビューポート内に移動したいのですが操作方法を教えてください。





ビューポート図形移動[CHANGESPACE(CHSPACE)]コマンドでモデル空間にあるエンティティをシート空間に移動することが出来ます。
※シート空間にあるエンティティをモデル空間に移動することもできます。
関連FAQ:「シート」画面のエンティティを「モデル」画面に移動する方法

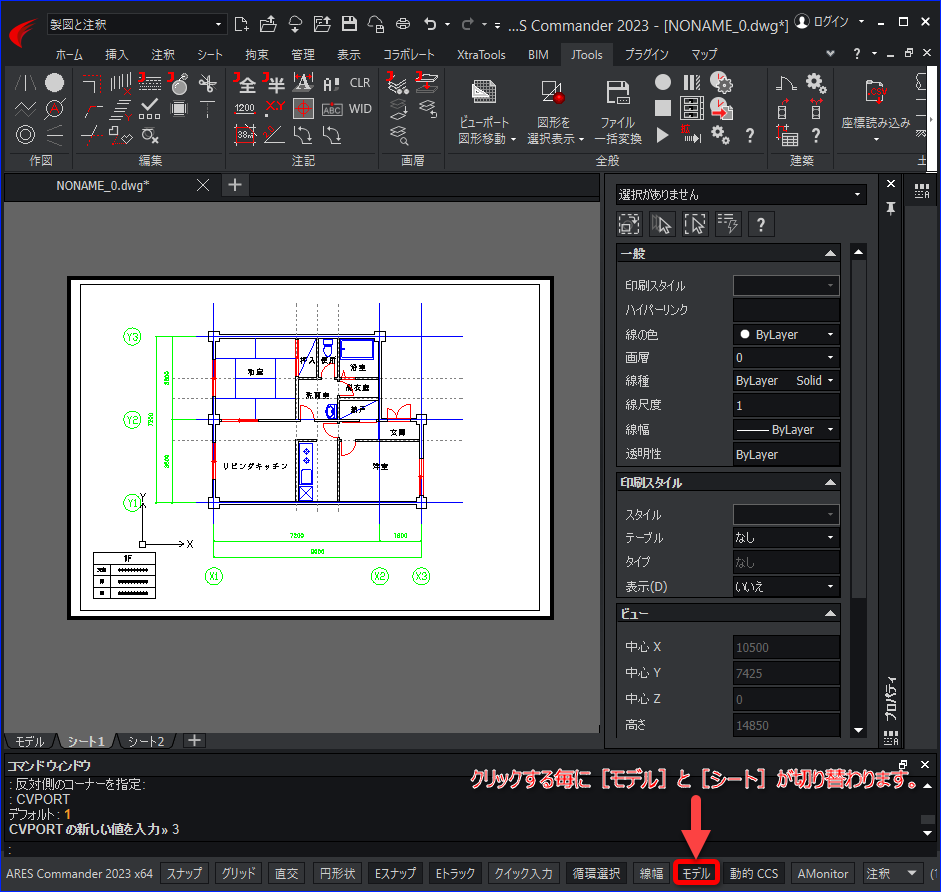

1.[シート画面]を開き、移動したいエンティティがあるビュータイルをアクティブにします。
※ビュータイルの内側をダブルクリック、もしくは[ステータスバー]から切り替えられます。

2.ビューポート図形移動[CHANGESPACE(CHSPACE)]コマンドを実行します。

コマンドの実行方法
リボン

メニュー

2.コマンドウィンドウに「エンティティを指定」と表示されるので、ビューポート内の移動したいエンティティをクリックし Enter を押します。

[シート]画面に移動できました。



検索キーワード
ビューポート図形移動 CHANGESPACE CHSPACE モデル シート 移動 エンティティ
