重なったビュータイルの背景を表示させないようにしたいです。
下記手順で作成できます。
- 下になるビュータイルをダブルクリックしてモデルをアクティブにします。
※ビュータイルを選択後、ステータスバーの［モデル］［シート］でも切り替えられます。
※クリックする毎に［モデル］と［シート］が切り替えられます。
- 名前指定［VIEWS］コマンドを実行します。
（クリック）コマンドの他の実行方法
リボン：
メニュー：

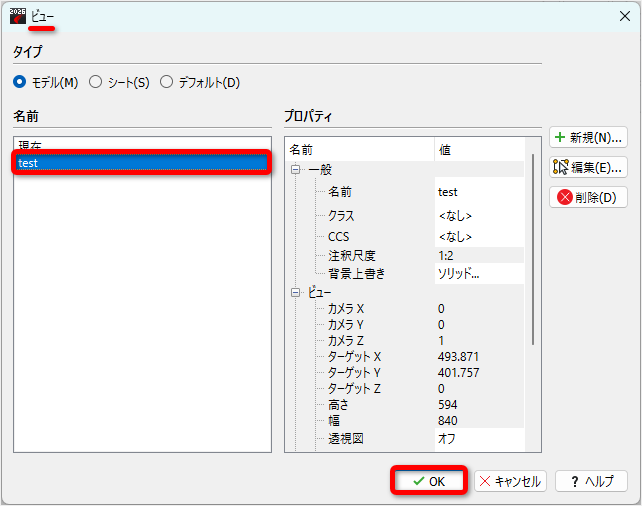

- ［ビュー］ダイアログが表示されるので、［タイプ］の項目を「モデル」に設定します。
- ［新規］ボタンをクリックします。
- 名前を指定し［OK］ボタンをクリックします。
例として、「test」と入力します。
- ［OK］ボタンをクリックしダイアログを終了します。
- ビュータイルの外側をダブルクリックし［シート］をアクティブにします。
- 多角形ビュータイルを作成［VIEWPORT］コマンドを実行します。
（クリック）コマンドの他の実行方法
リボン：
メニュー：
※コマンドを直接入力した場合は手順 9 へ、それ以外は手順 10へ進んでください。
- オプションの「ポリゴン（P）」の「P」と入力し Enter を押します。
- 「始点を指定」します。
- 上のビュータイルを避けるように一筆書きで「次の頂点を指定」していきます。
- 頂点をすべて指定できたら、オプションの「閉じる（C）」の「C」を選択してビュータイルを閉じます。
- 手順 12 で作成した重なったビュータイル上にカーソルを合わせ、 キーボードの［Shift］キー を押しながら ［スペース］キーを押してビュータイルを循環させます。
※まだクリックはしません。
キーボード：
- 最初に作成していたビュータイルが選択されたらクリックします。
※最初に作成したビュータイルが選択できました。
- 手順 14 で選択したビュータイルを削除します。
- 下のビュータイルの内側をダブルクリックして［モデル］をアクティブにします。
- 名前指定［VIEWS］コマンドを実行します。
（クリック）コマンドの他の実行方法
リボン：
メニュー：
- ［モデル］をクリックしてチェックを入れて、手順 6 で作成したビューを選択し ［OK］ボタンをクリックします。
例として、「test」を選択します。
- ビュータイルの外側でダブルクリックして［シート］をアクティブにします。
- 手順 12で作成したビュータイルを選択し、［プロパティ］パレットで印刷しない画層に変更します。
※例として、画層名「Defpoints」に変更します。
変更できました。
