アイソメ図の作成方法

製品名
ARES Commander 2018/2019/2020/2022/2023/2024/2025
ARES Standard 2018/2019/2020/2022/2023/2024/2025
ARES Mechanical 2022/2023/2024
(青い星)

アイソメ図を作成するにはどのようにすればいいですか?



(青い星)

以下の手順でアイソメ図を作成することができます。

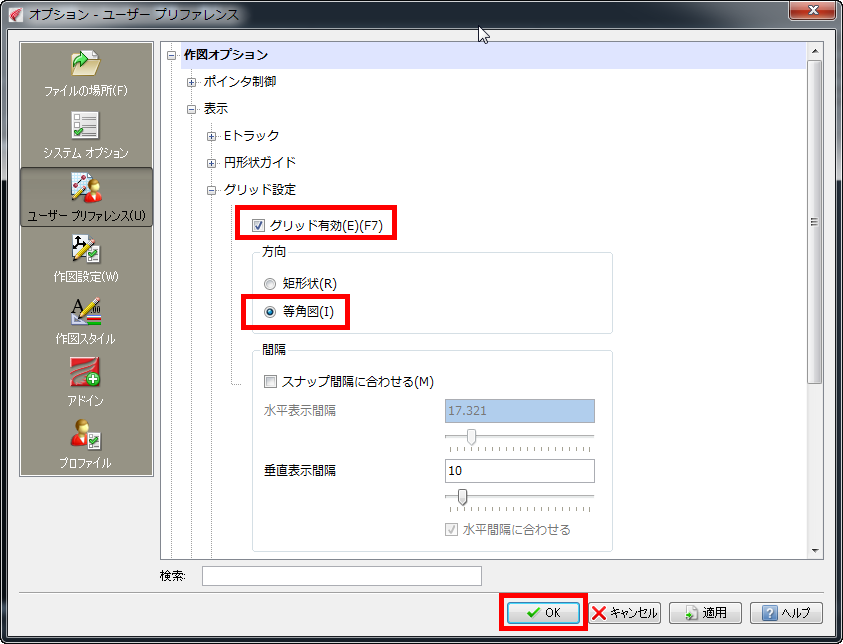

  1. ステータス バーの[グリッド]上で右クリックし[設定]を選択します。



  2. 表示された画面で「グリッド有効」にチェックを入れ「等角図」を選択し[OK]ボタンをクリックします。

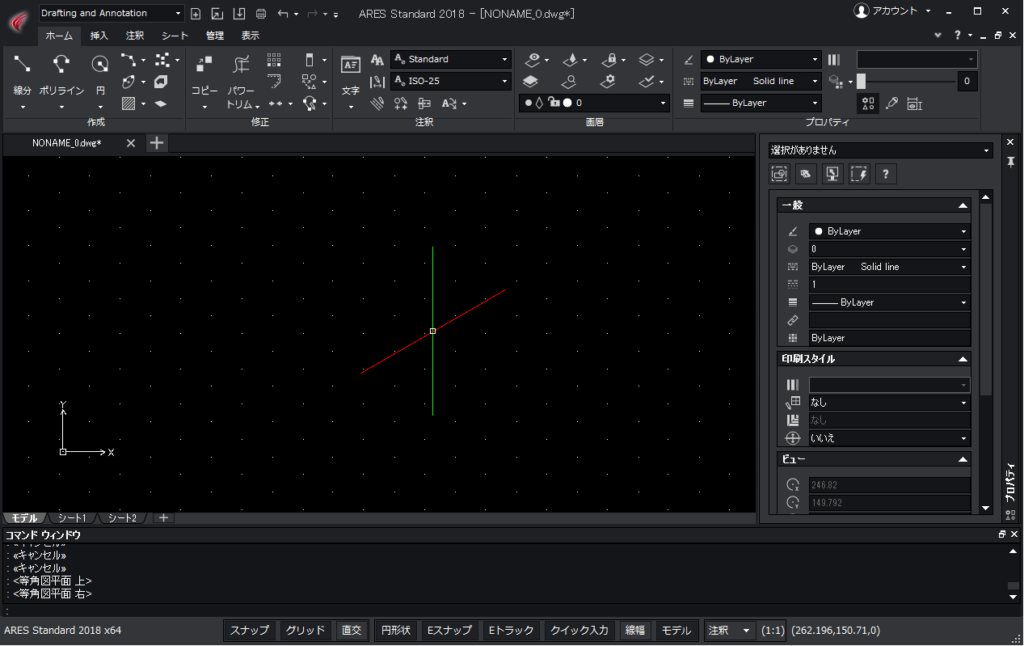

  3. するとグリッドおよびカーソルの表示が等角図用の表示となります。
  4. ステータス バーの [スナップ] をクリックしてスナップ オンの状態にします。

上記手順により、線分コマンドなどでスナップを使用して等角図を作成することができます。

また、[F5] キーを押すことにより等角図の上面、右側面、左側面の作成を切り替えることができます。



検索用キーワード
アイソメ図 ISODRAFT
