削除できないエンティティがあります。
図面を開いた際、［プロキシ情報］のダイアログが表示されました。
［OK］ボタンを押してダイアログを終了し［プロパティ］パレットでエンティティを確認すると、「ProxyEntity」と表示されています。
削除する方法を教えてください。
「ProxyEntity 」は、そのエンティティを作成した CAD 以外で編集や削除を行うことができないエンティティとなります。
例の場合は、ARES Mechanical で作成され Mechanical 図面で保存されている為、 Mechanical 以外で編集や削除が行えません。
Mechanical で保存する際に、Mechanical 図面ではない通常の形式「R 2018 図面（*.dwg ）」などで保存すると 「ProxyEntity 」はブロックになりMechanical ではない CAD でも削除が行えます。
通常の形式で保存した図面の［プロパティ］パレットでエンティティを確認すると「ブロック」になっています。
※ブロックに変更すると、削除や編集ができるようになります。
削除［DELETE］コマンドを実行しブロックを指定すると削除できます。
※ARES Commander や ARES Standard から［名前を付けて保存］ダイアログで Mechanical 図面ではない通常の形式「R 2018 図面（*.dwg ）」などで保存しても「ProxyEntity 」は「ブロック」に変更されません。
※ファイル名を「R2018図面に保存_test.dwg」、ファイルの種類を「R2018 図面（*.dwg）」に変更し保存します。
「ProxyEntity 」のまま作成されます。
ARES Commander や ARES Standard から削除する場合は、すべてのエンティティを選択して新規図面へコピー＆ペーストを行うと「ProxyEntity 」が無くなった図面を新たに作成することができます。
※「ProxyEntity 」はコピーされません。
下記手順で作成できます。
1.［画層マネージャー ］で画層の「ロック」「フリーズ」「非表示」を解除して、すべてのエンティティを表示させます。
2.キーボードの［Ctrl］キー + ［A］でエンティティをすべて選択します。
キーボード：
3.クリップボードにコピーします。
キーボード：
メニュー
4.新規図面を開きます。
5.手順 3 でクリップボードにコピーしたエンティティを貼り付けます。
［後から貼り付け位置を指定する場合］
キーボード：
メニュー
任意点をクリック、または座標値を入力し Enter を押します。
［貼り付け位置を後から指定せず同じ位置に貼り付ける場合］
ソースの位置に貼り付け［PASTE@SOURCEPOSITION］コマンド：
メニュー

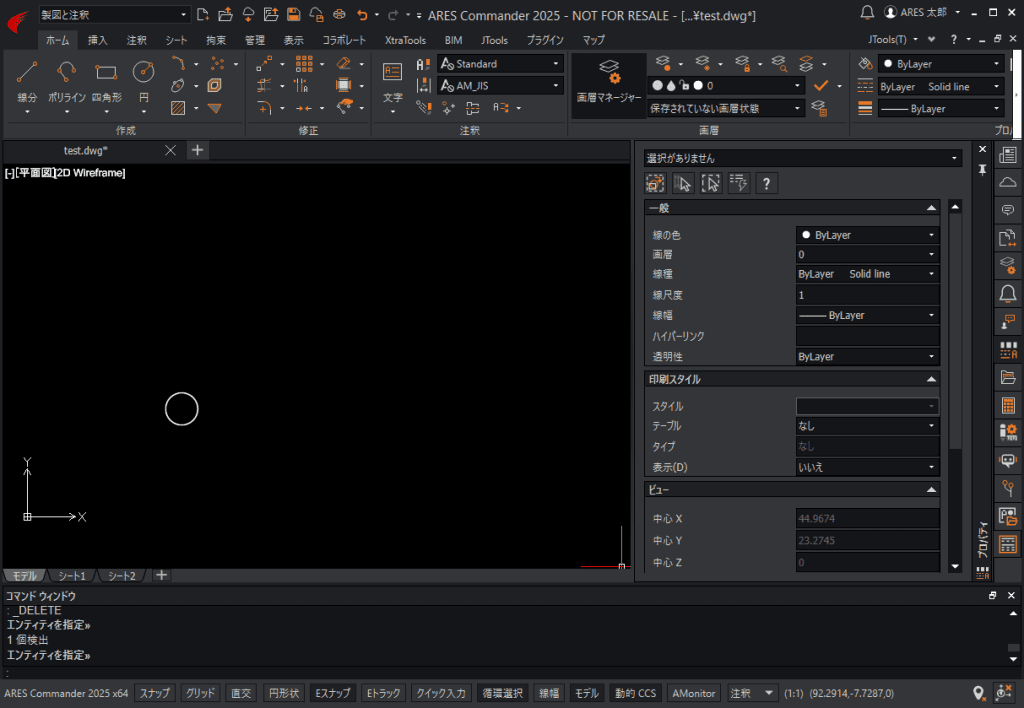

「ProxyEntity」が削除された図面を作成できました。
6.手順 1 で変更した画層状態を［画層マネージャー］で元に戻します。
元の画層状態に戻せました。
※コピー元の図面で画層状態を［画層状態マネージャー］で追加してエクスポートし、貼り付け先の図面でインポートすると元の画層状態に一括で戻すことができます。
1.コピー元の図面で、画層状態マネージャー［LAYERSTATE］コマンドを実行します。
メニュー
画層マネージャー：
2.［画層状態マネージャー］ダイアログが表示されるので、違う図面で画層を合わせたい画層状態を選択し［エクスポート］ボタンをクリックします。
例として、画層状態「test」を選択します。
3.［画層をエクスポート］ダイアログが表示されるので、保存先を指定し［保存］ボタンを押します。
※保存先に拡張子「.las」ファイルが作成されます。
4.貼り付け先の図面で、画層状態マネージャー［LAYERSTATE］コマンドを実行します。
メニュー
5.［画層状態マネージャー］ダイアログが表示されるので、［インポート］ボタンをクリックします。
6.［ファイルを指定］ダイアログが表示されるので、手順 3 で指定した保存先のファイルを指定し［開く］ボタンを押します。
例として、「test.las」を選択します。
7.再度［画層状態マネージャー］ダイアログが表示されるので、手順 6 で追加した画層状態をクリックします。
8.［アクティベーション］ボタンをクリックします。
9.［閉じる］ボタンをクリックします。
画層状態が反映され元の画層状態に戻ります。
