印刷スタイルテーブル「.ctb」の編集で 線種を変更したいです。

　

下記手順で変更できます。

　

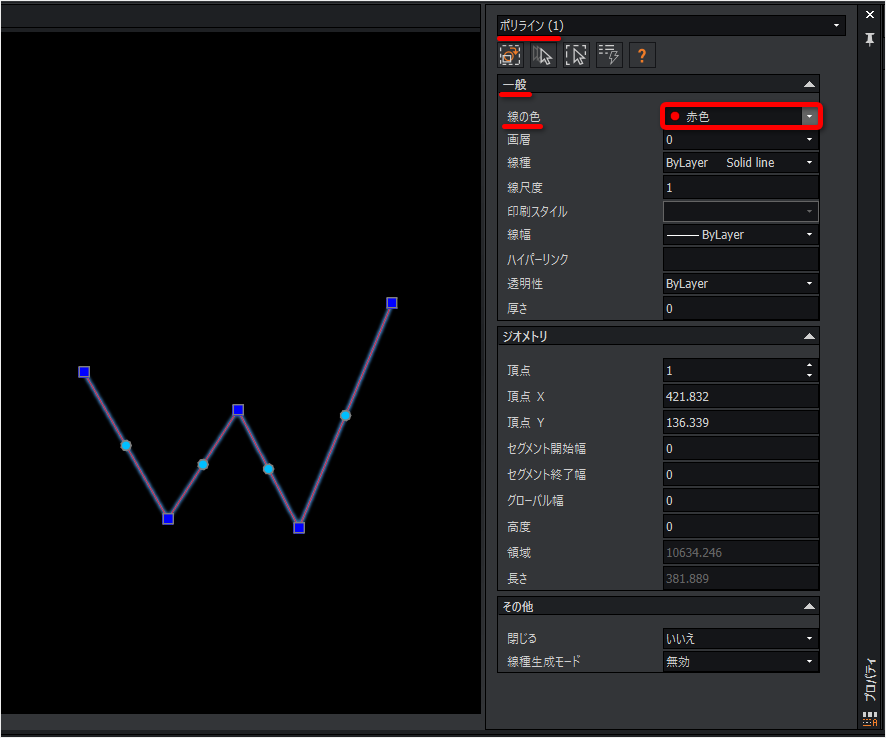

例として、印刷スタイル名「test.ctb」の「線の色」が「赤色（色指標：1）」の線種を「Dashed」に変更します。

※「色指標」は「色を指定」で確認できます。

※カーソルを合わせると「色指標」が表示されます。

　

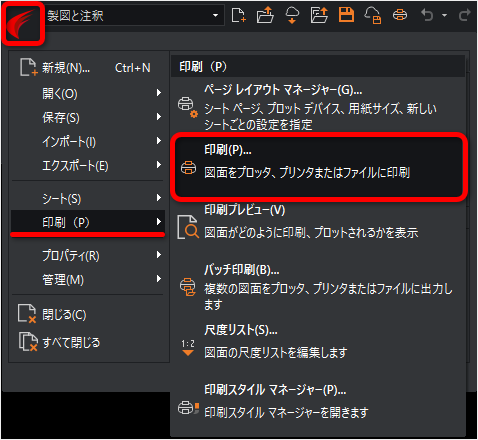

1.印刷［PRINT］コマンドを実行します。

クイックアクセスツールバー：

アプリケーションボタン：

コマンド：

2.［印刷］ダイアログが表示されるので、［印刷スタイルテーブル］の変更したいスタイルを選択します。
例として、「test.ctb」を選択します。

3.［編集］ボタンをクリックします。

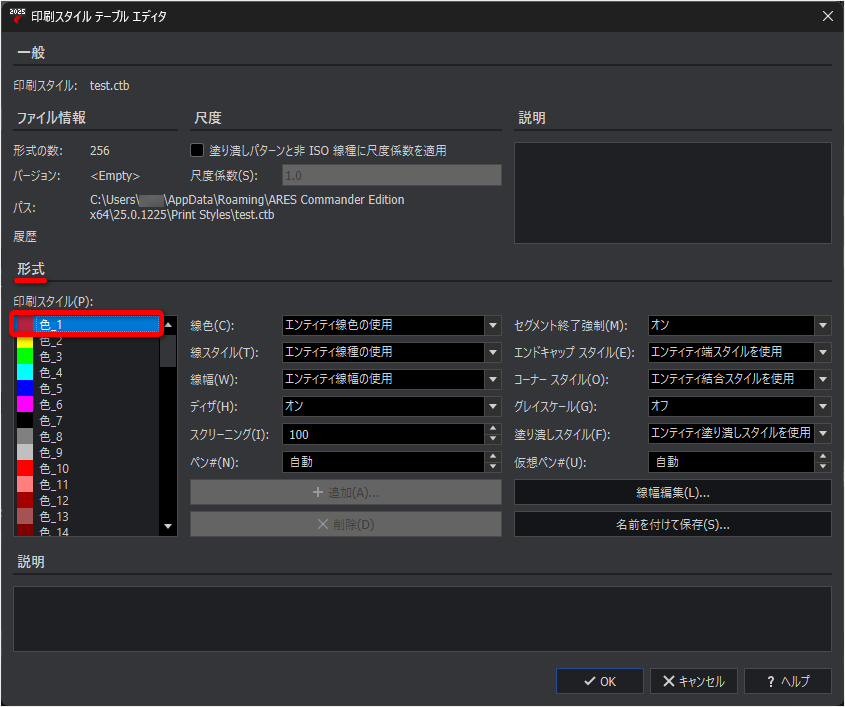

4.［印刷スタイルテーブルエディタ］ダイアログが表示されるので、［形式］の［印刷スタイル］で色指標の番号をクリックします。
例として、「色 1」を選択します。（「色指標：1」は「色1」になります。）

5.［線スタイル］を変更します。
例として、「Dashed」を選択します。

6.［OK］ボタンをクリックしてダイアログを終了します。

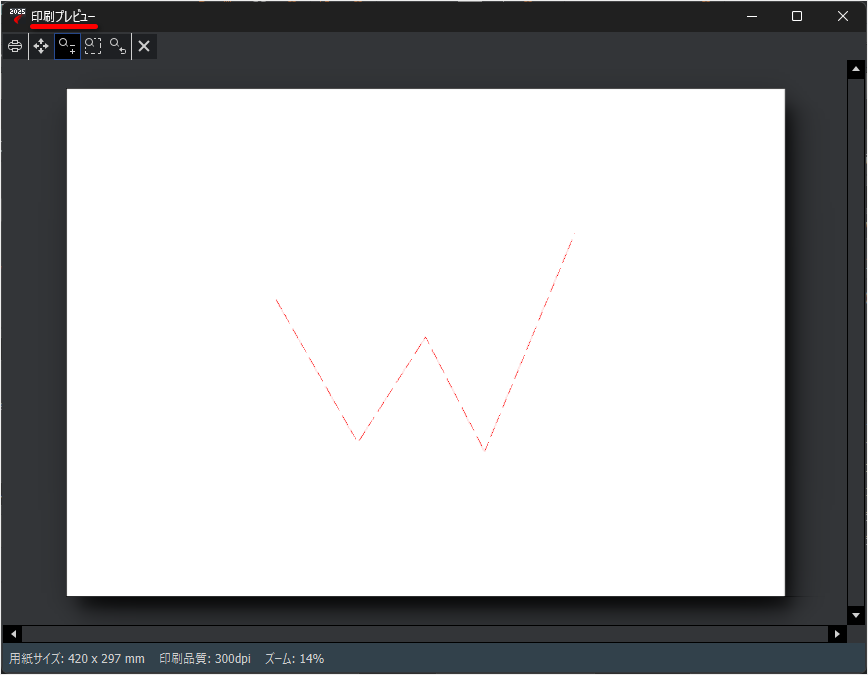

7.［印刷プレビュー］ボタンをクリックします。

変更できました。

※同じ「色指標」で作成されているエンティティの全ての線種が変更されます。

　
