エンティティを作成すると「Z値」が入ってしまう

製品名
ARES Commander 2024
ARES Standard 2024
ARES Mechanical 2024

新規にエンティティを作成すると設定していない「Z値」が入ってしまいます。
「Z値」が入らない設定に変更するにはどうしたらいいでしょうか?

線分:



ポリライン:



ビューの「等角図」:



[ZPLANE]コマンドを実行すると、デフォルトに値「10」が指定されています。

デフォルトの値を「0」に変更すると「Z 値」は入りません。



下記手順で変更できます。



1.[プロパティ]パレットを表示します。

2.[ZPLANE]コマンドを実行します。

3.コマンドウィンドウに「デフォルト Z – 平面の角度を指定」と表示されるので、「0」と入力し Enter を押します。

4.コマンドウィンドウに「デフォルトの厚みを指定」と表示されるので、「0」と入力し Enter を押します。

※厚みを変更するとビューの表示が変わります。

※次の図面エンティティに対しては厚さは適用できません。
「ハッチング」「寸法」「楕円」「スプライン」「領域」

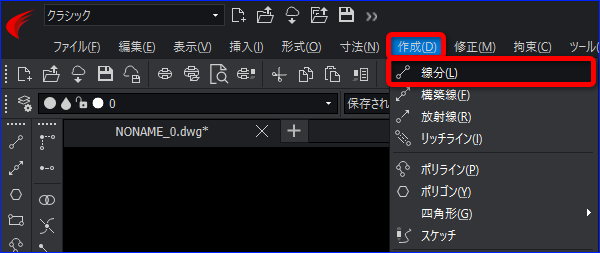

5.線分[LINE]コマンドを実行します。

コマンドの実行方法
リボン

メニュー

6.コマンドウィンドウに「始点を指定」と表示されるので、始点をクリックします。

7.コマンドウィンドウに「次の点を指定」と表示されるので、次の任意点をクリックしていきます。

8.すべて指定できたら、Enter を押してコマンドを終了します。

作成できたエンティティをクリックし[プロパティ]パレットを確認すると「Z 値」は入っていません。



※既存のエンティティの「Z 値」および「厚さ」を変更する場合は、変更したいエンティティをクリックし[プロパティ]パレットから値を再度指定します。

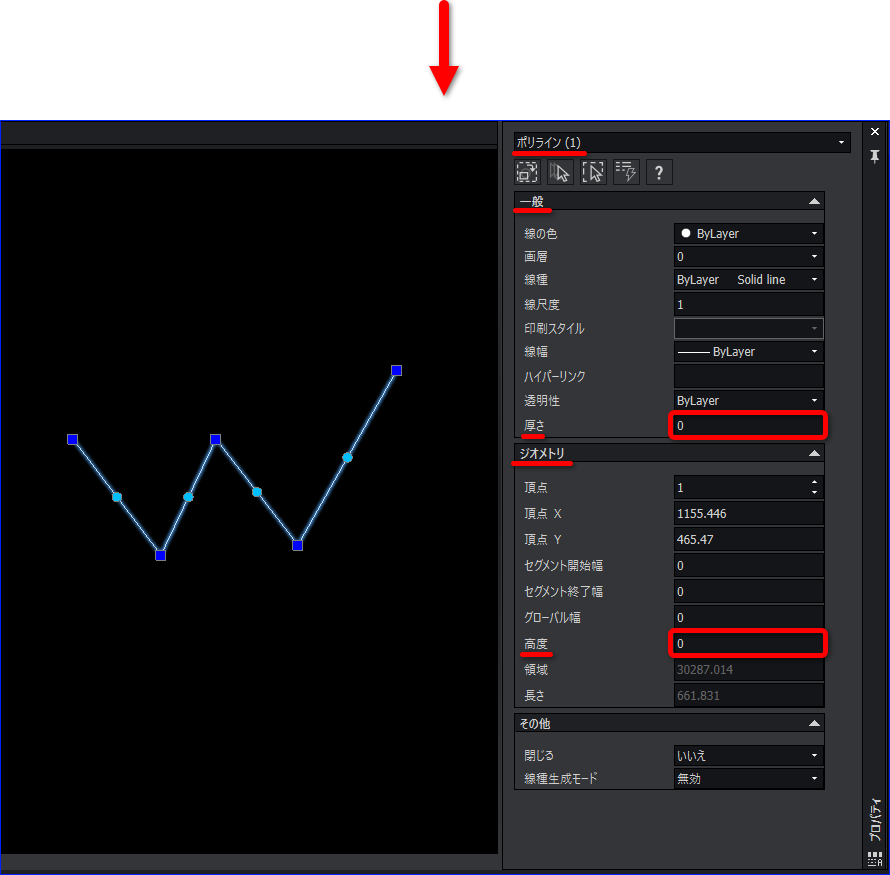

[ポリライン]の場合:
※[一般]の[厚さ]、[ジオメトリ]の[高度]を変更します。

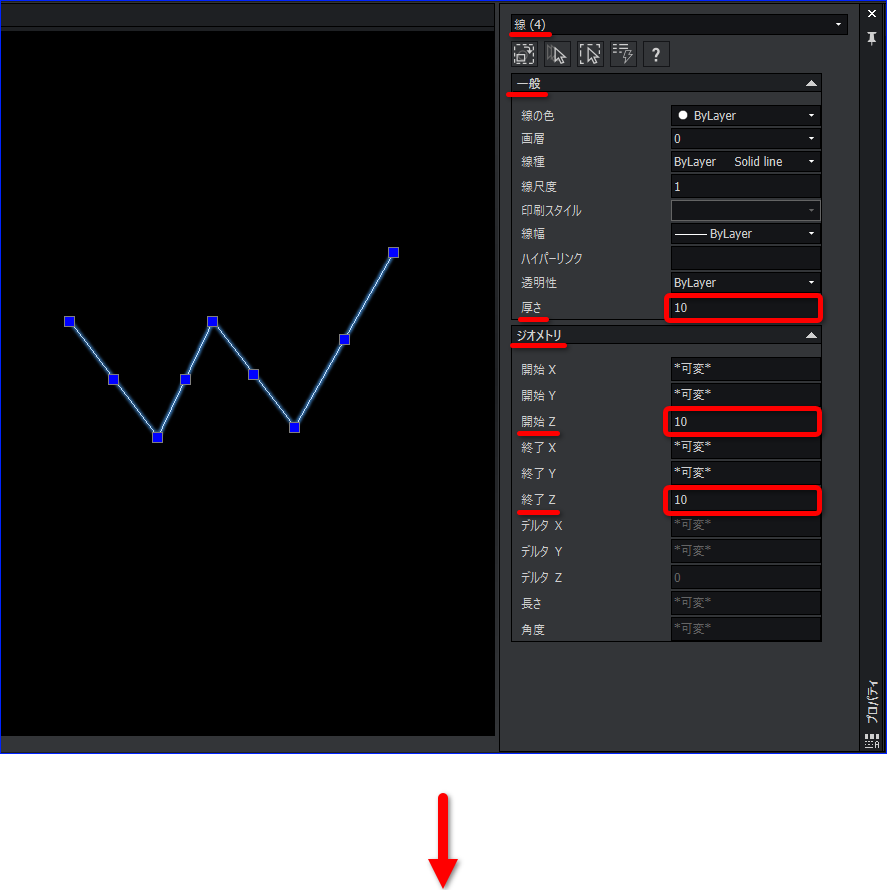

[線]の場合
※[一般]の[厚さ]、[ジオメトリ]の[開始 Z]と[終了 Z]を変更します。
