オフセット［OFFSET］コマンドでオフセット距離を参照したいです。
操作方法を教えてください。

　

コマンド実行中にオプションの「通過点（T）」を指定すると操作できます。

下記手順で操作できます。

　

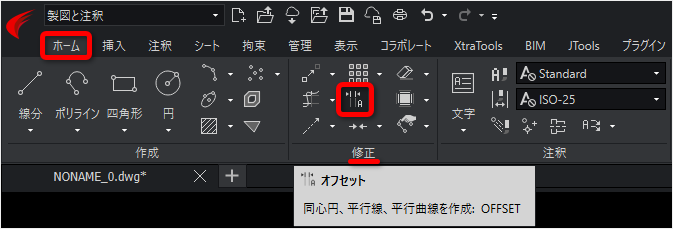

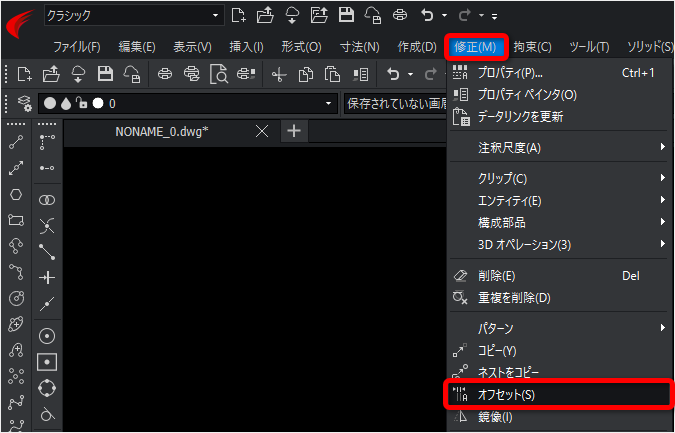

1.オフセット［OFFSET］コマンドを実行します。

2.コマンドウィンドウに「距離を指定」と表示されるので、オプション設定の「通過点（T）」の「T」と入力し Enter を押します。

3.コマンドウィンドウに「ソースエンティティを指定」と表示されるので、オフセットしたいエンティティをクリックします。

4.コマンドウィンドウに「通過点を指定」と表示されるので、通過点をクリックします。
※オフセットしたいエンティティが通らなくても指定できます。

作成できました。

5.手順 3 から手順 4 を繰り返し、すべてのオフセットが終わったら Enter を押しコマンドを終了します。

　

※「通過点」を指定する際、［Eスナップ］の「近接点」を有効、または［Shift］キー + 右クリックして一時 E スナップメニューの「近接点」を有効にすると、線分の任意点をクリックすることが出来ます。

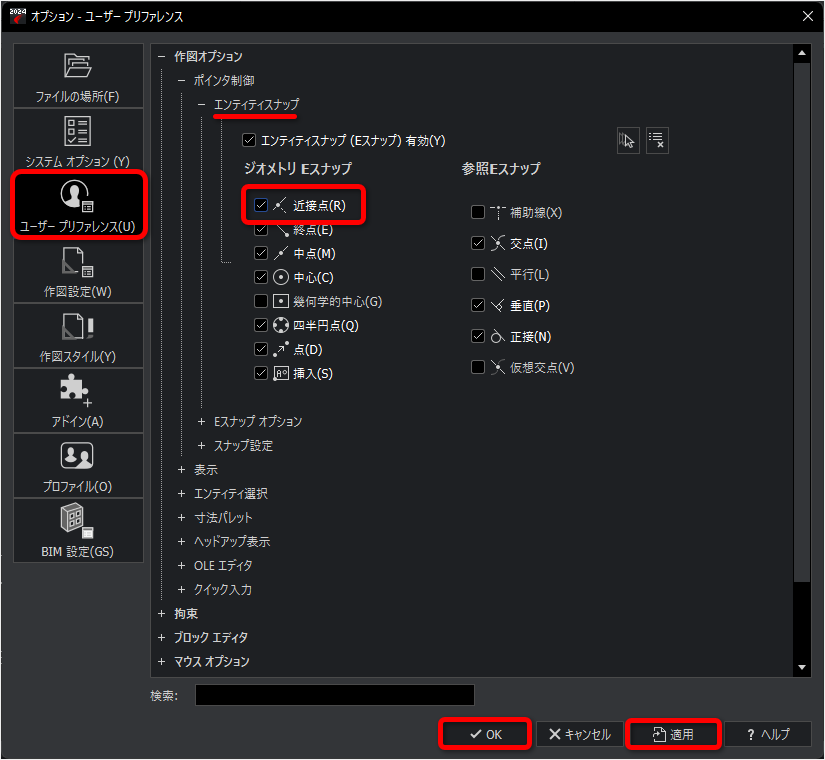

［ステータスバー］の「E スナップ］設定：

［一時 E スナップ］：

線上の任意点をクリックすると作成できます。

　　

関連 FAQ：
・オフセット（OFFSET）コマンドの使用方法
