クリップボードにコピーして貼り付けた画像が表示されなくなってしまいました。

　

画像の保存先が変わってしまい、挿入した図面と同じフォルダに存在しなくなってしまうと、画像が表示されず挿入した時点の保存先が表示されます。

表示したい画像を同じフォルダに保存し、図面を開き直すと表示されます。

　

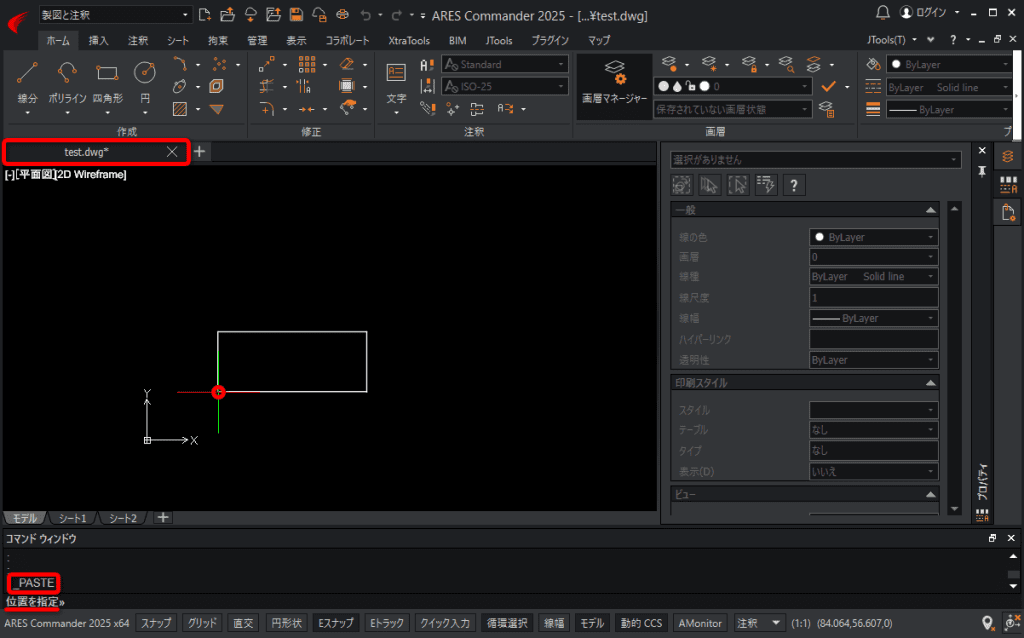

1.同じフォルダに保存している画像をクリップボードにコピーし貼り付けます。

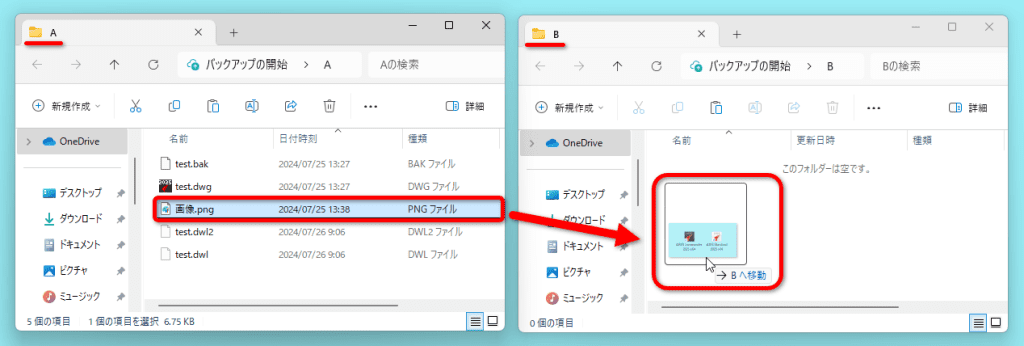

2.手順 1 で貼り付けた画像データを、貼り付けた図面と違うフォルダに移動します。（保存先を変更します。）
例として、「A」フォルダから「B」フォルダに移動します。

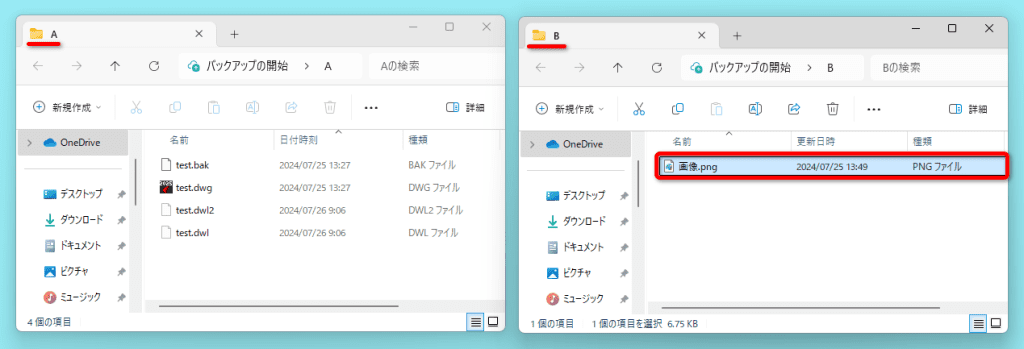

画像が図面データと違うフォルダに移動できました。

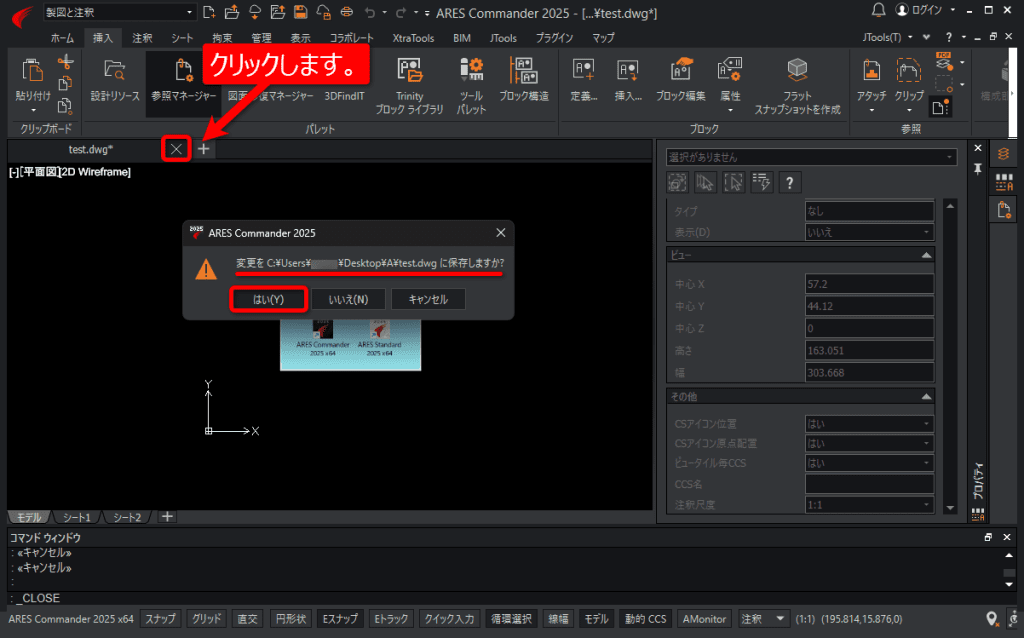

3.図面データを上書き保存して閉じて、

再度開きます。

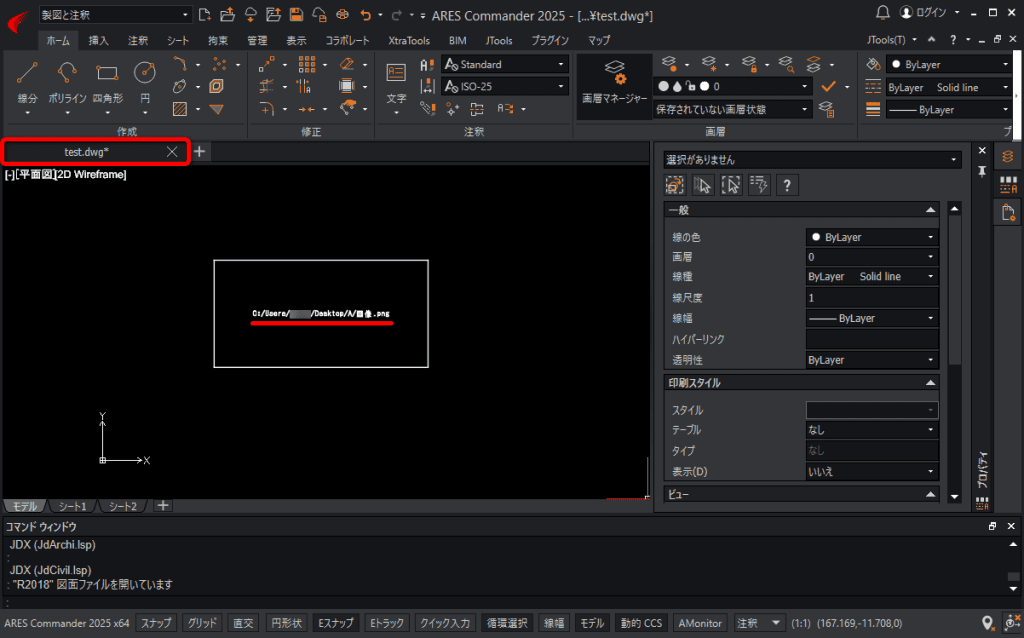

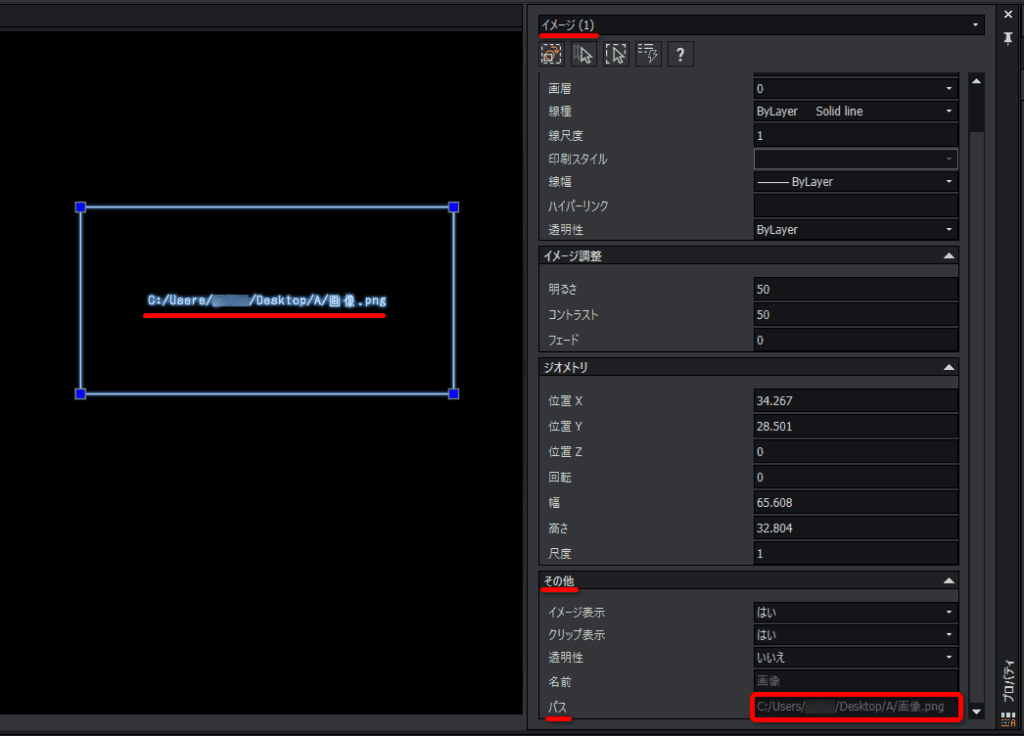

画像が表示されず、挿入した時の保存先が表示されています。

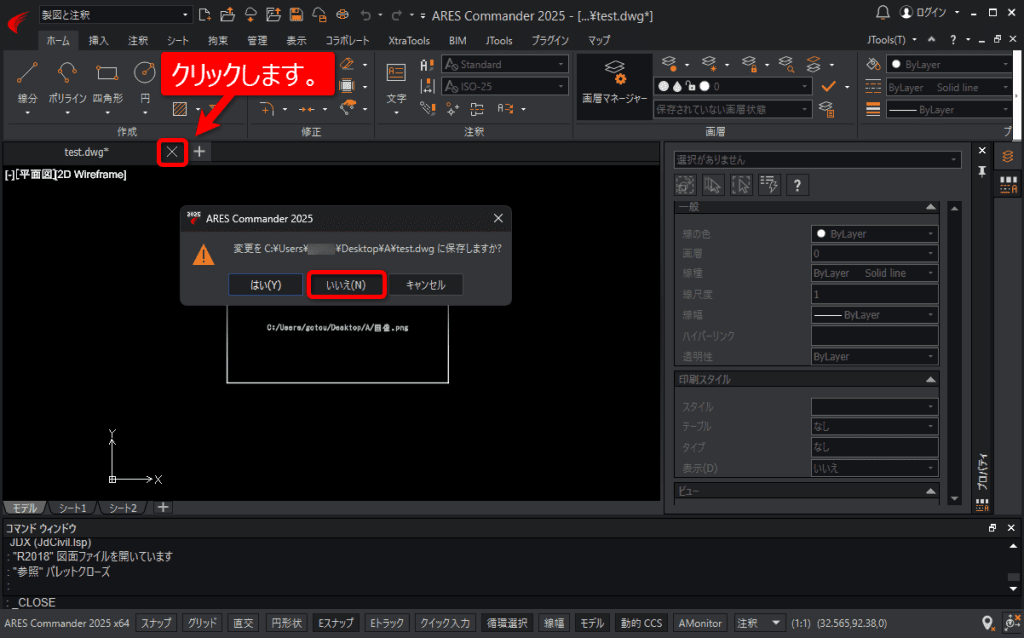

4.一度図面を閉じます。
※保存する必要がある場合は［はい］で閉じてください。

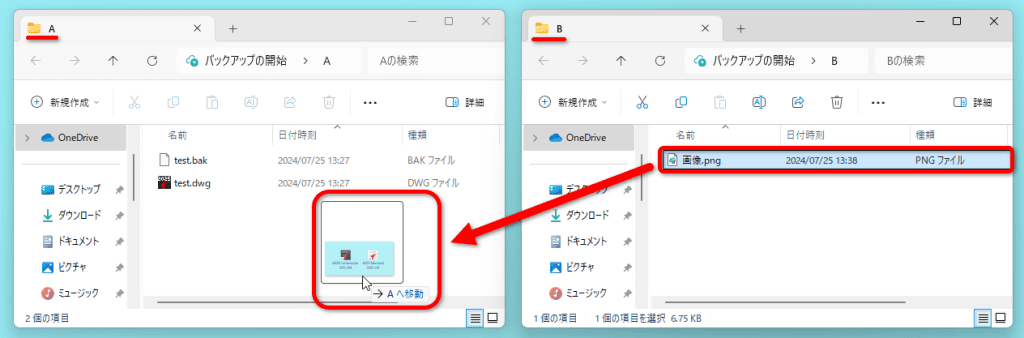

5.画像データを貼り付けた図面データと同じフォルダに移動します。（保存先を変更します。）
例として、「B」フォルダから「A」フォルダに移動します。

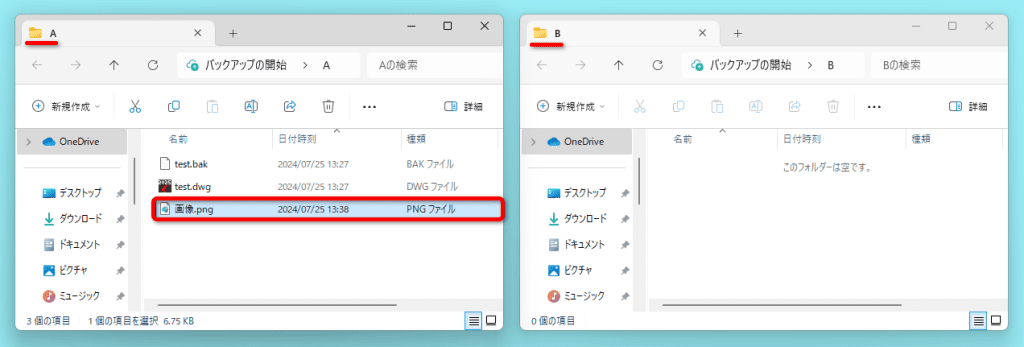

画像データが図面データと同じフォルダに移動できました。

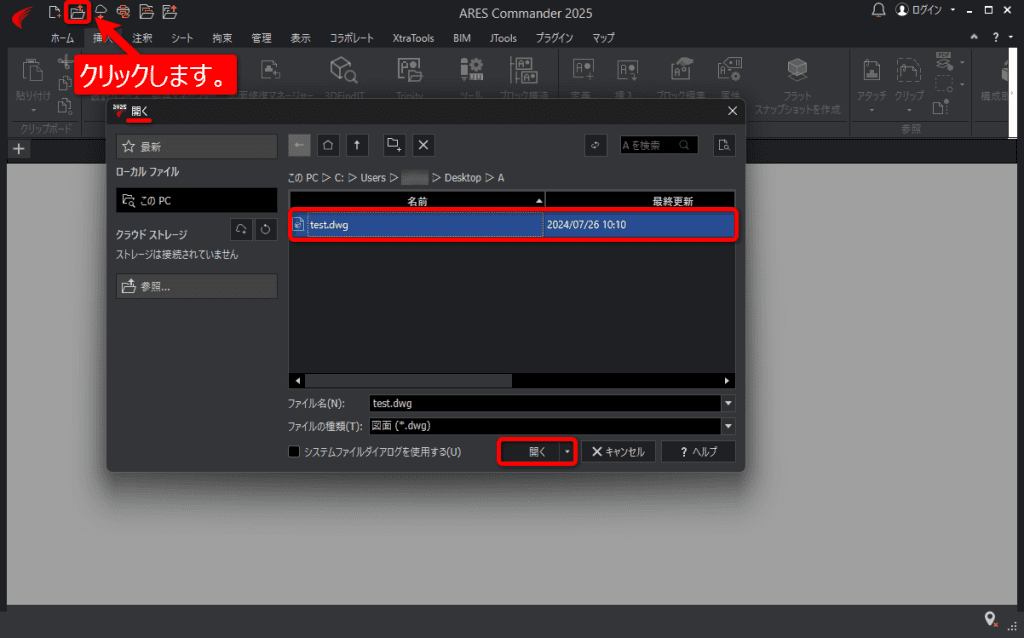

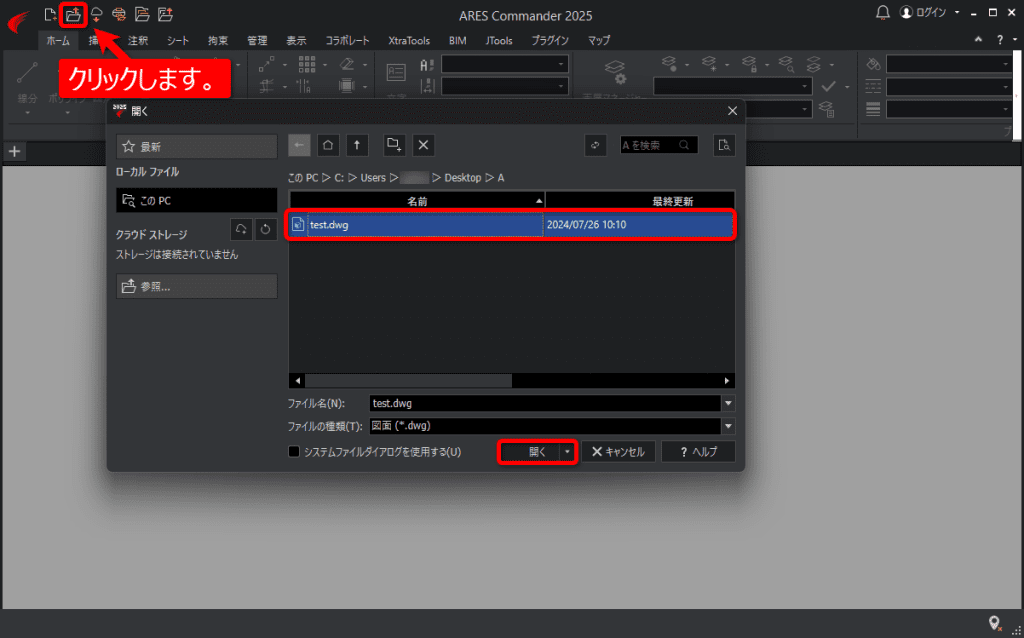

6.再度、図面データを開きます。

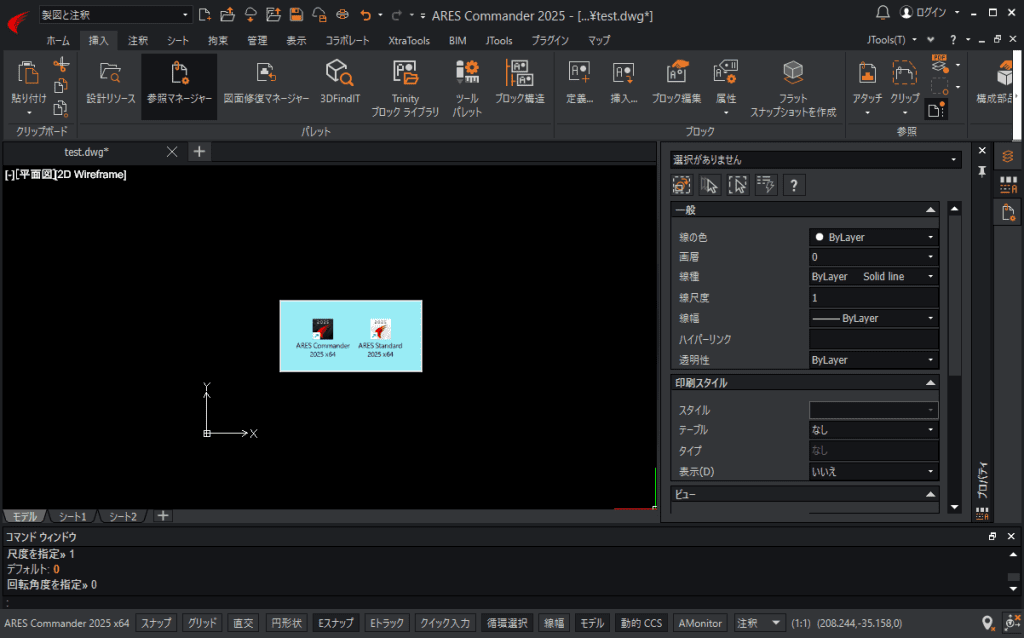

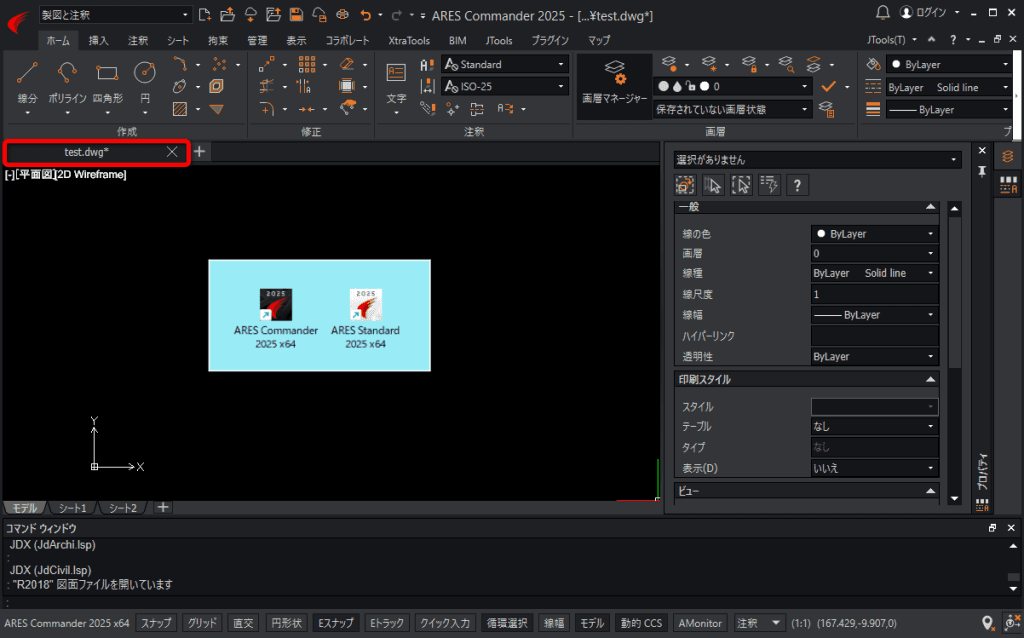

画像が表示されました。

　

※他の方に図面データをお渡しする場合なども同じフォルダに画像データを添付してください。

　
