シートで破線が実線のように表示される

製品名
ARES Commander 2018/2019/2020
ARES Standard 2018/2019/2020
(青い星)

モデルでは破線で表示されている線分が、シートでは実線で表示されてしまいます。



(青い星)

モデルとシートの破線のピッチを同じ見え方にしたい場合は、以下の手順で線種尺度の設定を変更します。

  1. Classic表示の場合、メニューバー[形式]-[線種]をクリックします。
    リボン表示の場合、[ホーム]タブー[プロパティパネル]パネルの中から[線種]をクリックします。

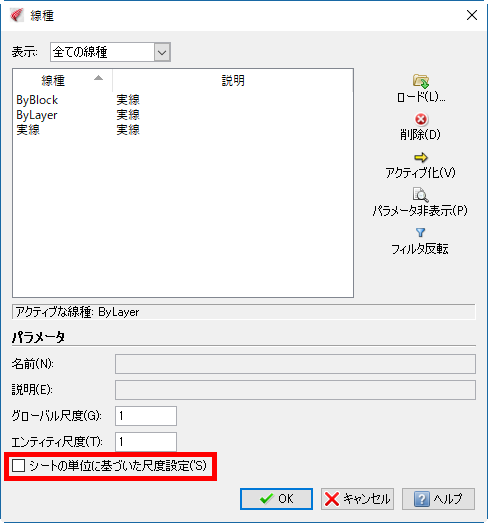

  2. 右側の項目から[パラメータを表示]をクリックします。
  3. [シートの単位に基づいた尺度設定]のチェックを外して[OK]ボタンをクリックします。


  4. コマンドウィンドウ REGEN コマンドを入力し Enter を押して再作図するとシートの破線表示が変わります。



検索用キーワード
破線 点線 シート レイアウト 尺度設定にペーパー空間の単位を使用
