シートセットを作成して図面を連続印刷する方法

製品名
ARES Commander 2023
ARES Mechanical 2023

シートセットを作成して図面をマルチシートで連続印刷する方法を教えてください。



下記手順で作成できます。



1.シートセットを作成したい図面をフォルダに格納します。(図面が複数ある場合は複数入れます)
例として「シートセット_test.dwg」を「シートセット」フォルダに格納します。

2.シートセットマネージャー[SHEETSET]コマンドを実行します。

コマンドの実行方法
リボン

メニュー

3.[シートセットマネージャー]のダイアログが表示されるので、[新しい図面シートセット]ボタンをクリックします。

4.[図面シートセットを作成]ダイアログが表示されるので、「既存の図面」をクリックし[次へ]ボタンをクリックします。

5.[新しい図面シートセットの名前]を入力し[次へ]ボタンをクリックします。
例として「シートセット_test」と入力します。

6.[参照]ボタンをクリックし[次へ]ボタンをクリックします。

7.手順 1で作成したフォルダを選択し[フォルダーの選択]ボタンをクリックします。
例として「シートセット」を選択します。

8.[図面シートセットを作成]ダイアログにシートセットを作成したいフォルダが表示されたら[次へ]ボタンをクリックします。
※シートセットに含めたくないシートはチェックをはずします。

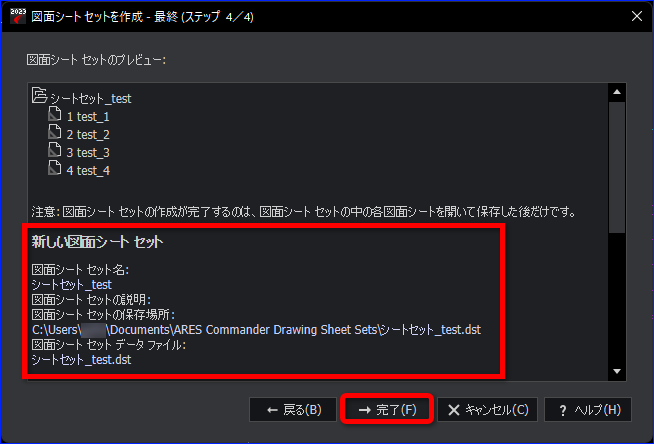

9.[完了]ボタンをクリックして[図面シートセットを作成]ダイアログを終了します。

シートセットが作成できました。

10.[シートセットマネージャー]の[パブリッシュ]ボタンをクリックし「PDFにパブリッシュ」をクリックします。

※[シートセット_test]上で右クリック>[パブリッシュ]>「PDFにパブリッシュ」でも実行できます。

11.保存先を指定してファイル名を入力し[保存]ボタンを押します。
例として「シートセット_test」と入力します。
※作成されるPDFの名前になります。

12.バッチ印刷実行中のメッセージが右下に表示されます。

[バッチ印刷]ボタンをクリックするとダイアログが表示され[設定]で印刷の進み具合を確認することができます。

13.バッチ印刷が完了すると右下にメッセージが表示されるので、[×]をクリックして閉じます。

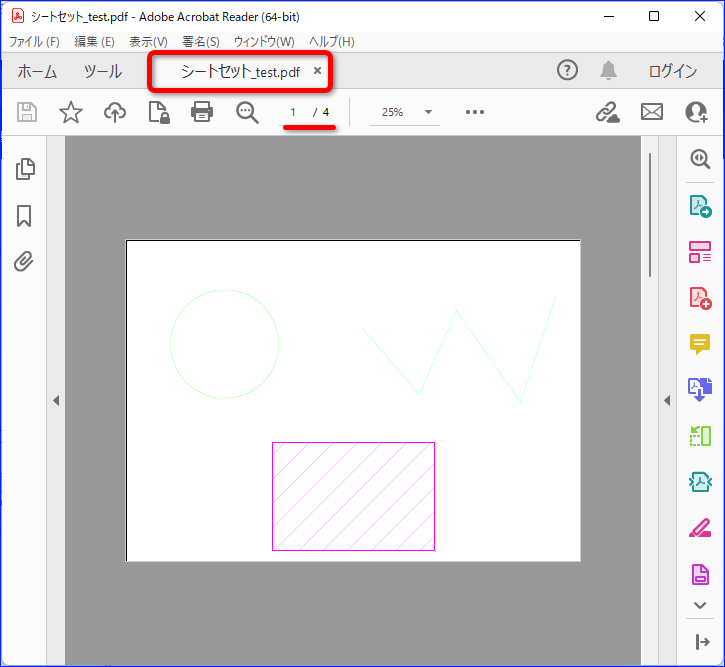

マルチシートのPDFが作成できました。
