シート画面にエンティティを作成したが、ビューポートのハッチングの下に隠れて表示されない

製品名
ARES Commander 2023
ARES Standard 2023
ARES Mechanical 2023
:regional_indicator_q:

シート画面に文字を作成しましたが、ビューポートのハッチングの下に隠れてしまい表示されません。
表示させる方法を教えてください。



:a:

印刷[PRINT]コマンドのダイアログのオプションから変更できます。

1.印刷[PRINT]コマンドを実行します。

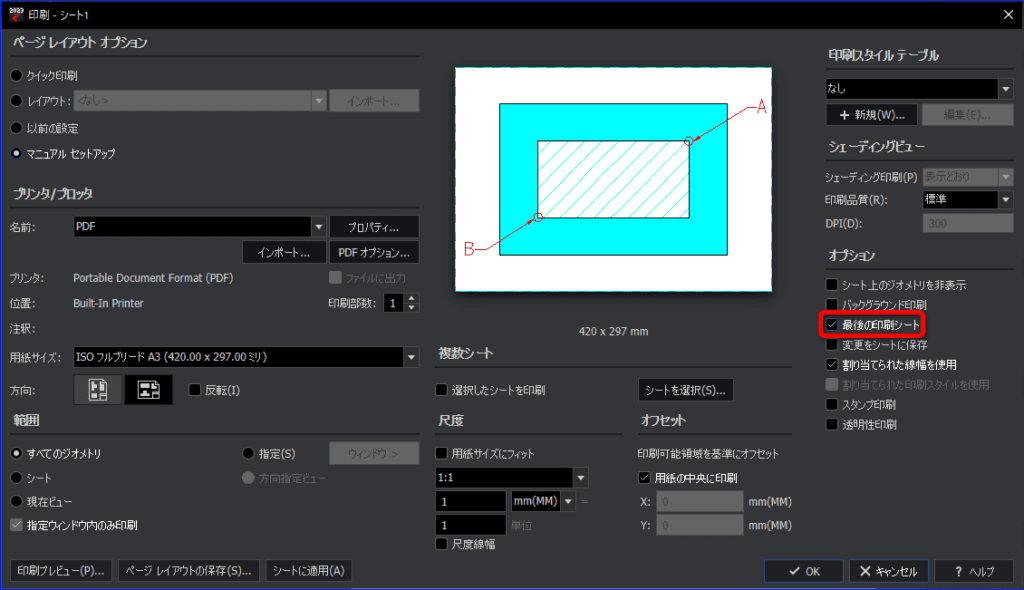

2.オプションの「最後の印刷シート」にチェックを入れます。

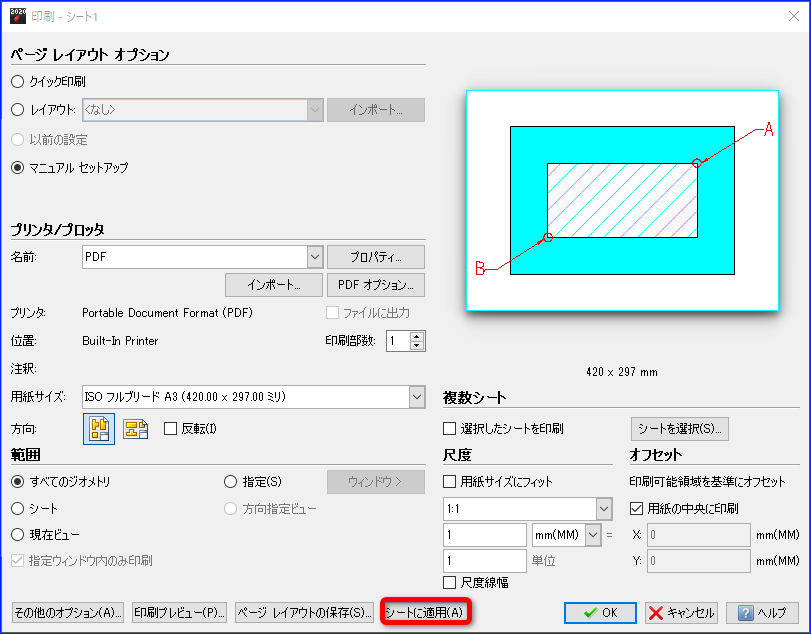

3.[シートに適用]ボタンをクリックします。

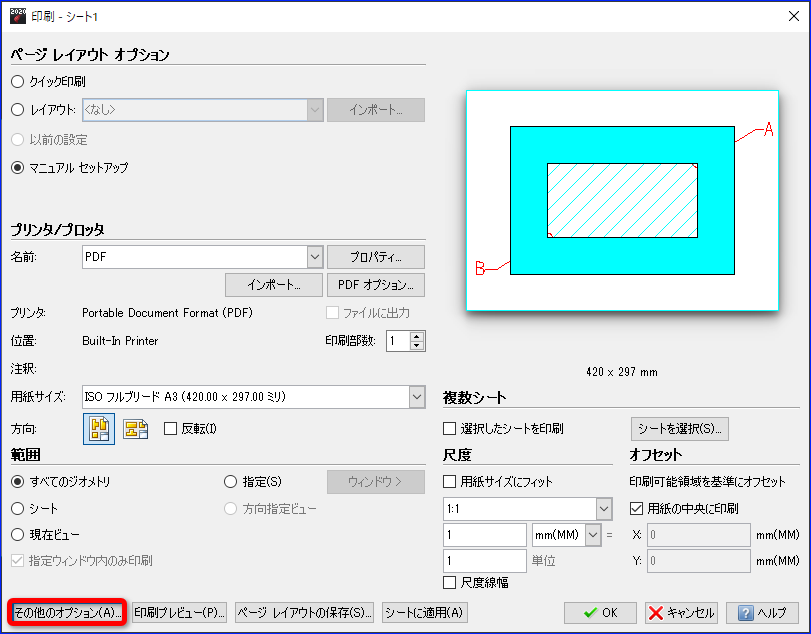

※2020以前の場合は、[その他のオプション]ボタンをクリックします。

「最後のシート」にチェックを入れて[OK]ボタンをクリックします。

[シートに適用]ボタンをクリックします。

表示されるようになりました。

検索用キーワード
レイアウト シート シート上にエンティティ 印刷ダイアログ 表示されない 最後の印刷シート PRINT
