シート画面のビュータイル(ビューポート)を3分割にする方法

製品名
ARES Commander 2023
ARES Standard 2023
ARES Mechanical 2023

特定の図面だけシート画面のビュータイルを3分割にしたいです。
作成する方法を教えてください。



下記手順で作成できます。



1.ビュータイル(ビューポート)[VIEWPORT]コマンドを実行します。

コマンドの実行方法
リボン

メニュー

※クラシックの場合は、コマンド実行後 手順 3 へ進んでください。

2.コマンドウィンドウに「始点コーナーを指定」と表示されるので、オプションの「3」と入力し Enter を押します。

3.コマンドウィンドウに「オプション指定」と表示されるので、3分割の表示方法を指定し Enter を押します。
例として「右(R)」と入力します。

上(A):

下(B):

水平(H):

左(L):

垂直(V):

4.コマンドウィンドウに「始点コーナーを指定」と表示されるので、例として、オプションの「フィット(F)」と入力し Enter を押します。
※設定しているシートの印刷範囲に合わせて作成されます。

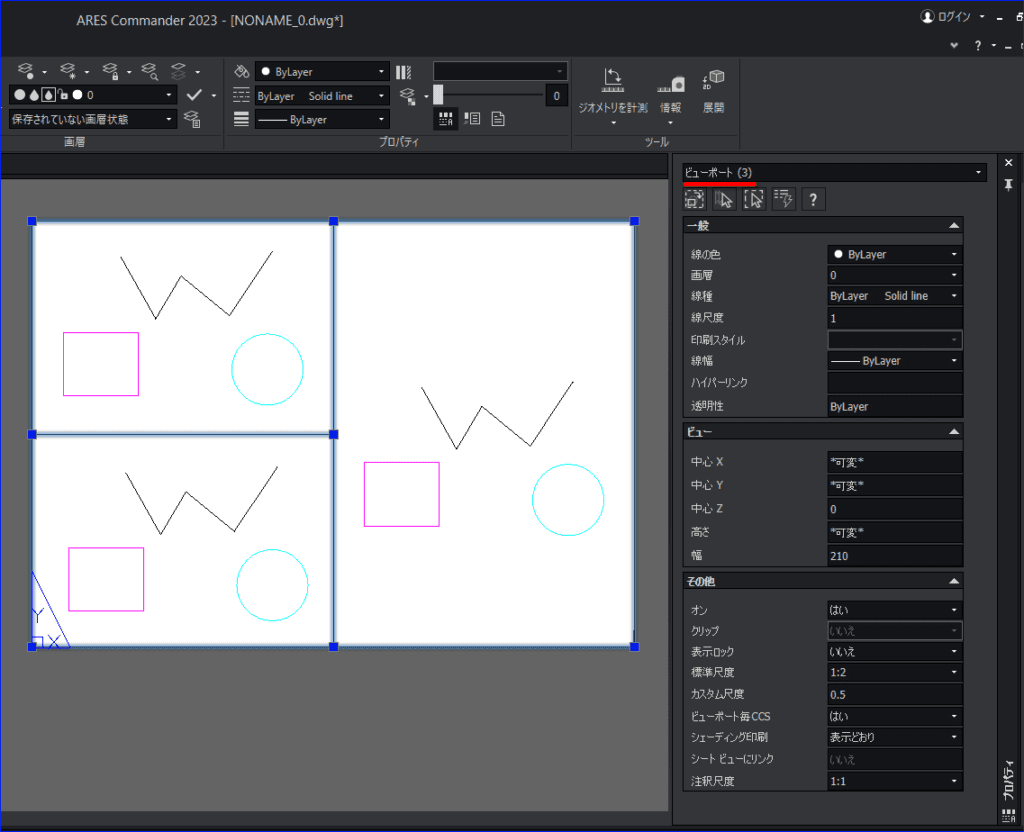

作成できました。

※始点をクリックした場合は、次にカーソルを移動させ「反対側のコーナー」をクリックすると作成できます。



検索キーワード
ビュータイル ビューポート VIEWPORT
