シートから JWW 書き出し［JWEXPORT］コマンドを実行して書き出した図面を、 JWW 読み込み［JWIMPORT］コマンドで読み込んだのですが実寸で作成できていませんでした。

ジオメトリを計測（距離）：

　

例の場合、シート空間で「用紙サイズ」を「A3 」、ビュータイル（ビューポート）の「尺度」を「1：50」と「1：30」に設定しています。

ビュータイル尺度「1：50」：

ビュータイル尺度「1：30」：

実寸で書き出すにはどうすればいいでしょうか。

　

［シート］空間で JWW に書き出す場合は、シートの表現のまま JWW で書き出される為、実寸では書き出すことができない仕様となっています。
一度、シートをエクスポート［EXPORTSHEET］コマンドでシートを DWG データに書き出してから尺度を変更し、モデル空間から JWW 書き出し［JWEXPORT］コマンドを実行すると作成できます。

下記手順で作成できます。

例として、「1：50」のビュータイル（ビューポート）に尺度を合わせて実寸で書き出してから［モデル］空間で JWW に書き出します。

　

1.書き出したい［シート］を開きます。
例として、［ビュータイル2つ］タブをクリックします。

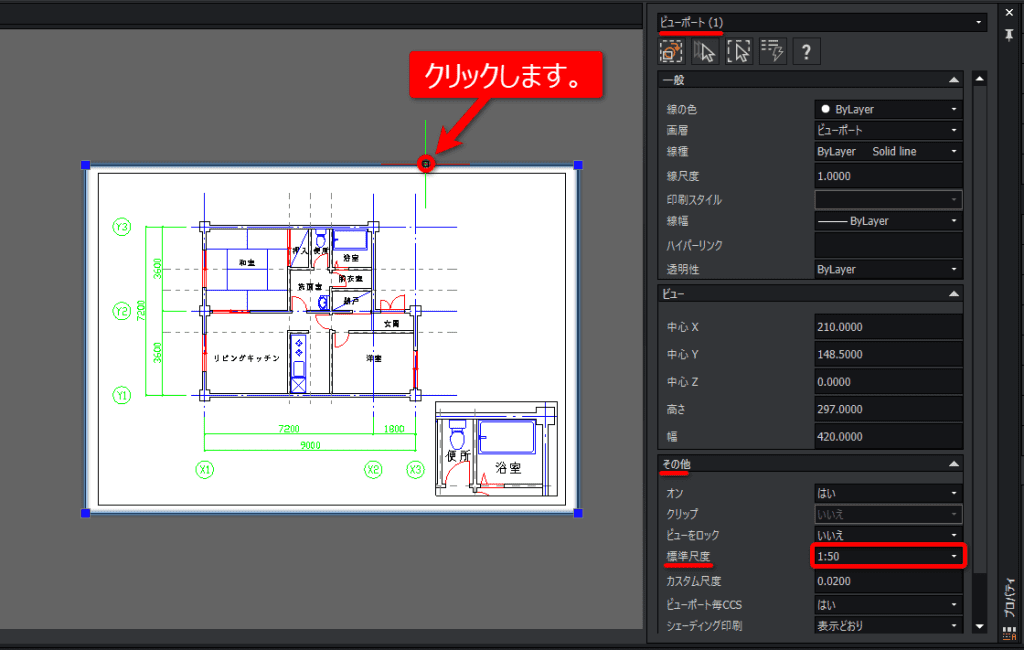

2.ビュータイル（ビューポート）をクリックし、［プロパティ］パレットで尺度を確認します。

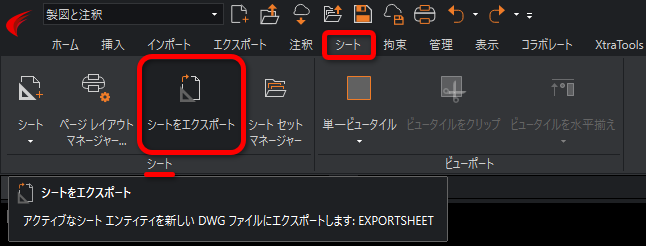

3.シートをエクスポート［EXPORTSHEET］コマンドを実行します。

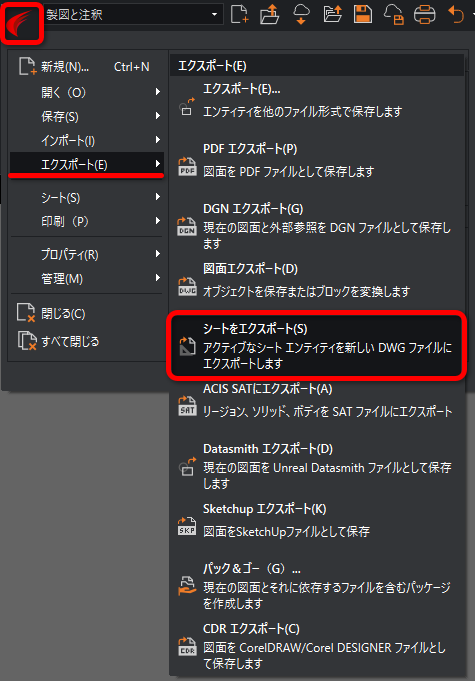

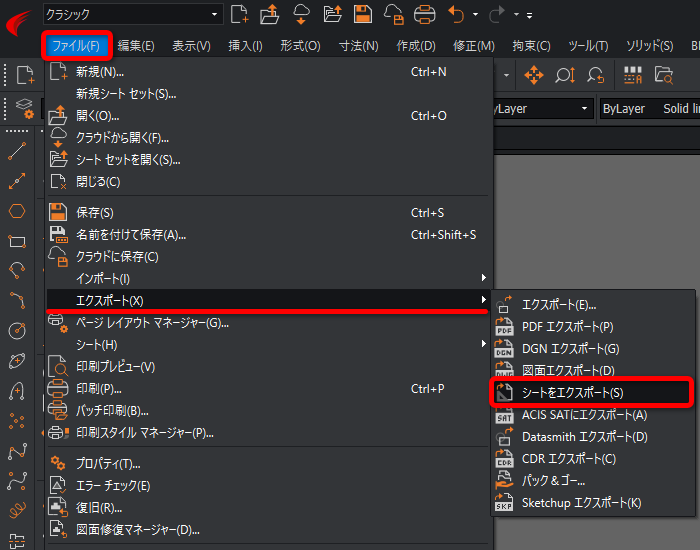

アプリケーションボタン：

ARES 2026 SP0 からリボン表示の場合、［エクスポート］タブからも実行できるようになりました。

4.［シートをモデル空間図面にエクスポート］ダイアログが表示されるので、保存先とファイル名を指定し［保存］ボタンを押します。

5.「ファイルは次のパスに正常に作成されました。今すぐ開きますか？」と表示されるので、［はい］をクリックします。

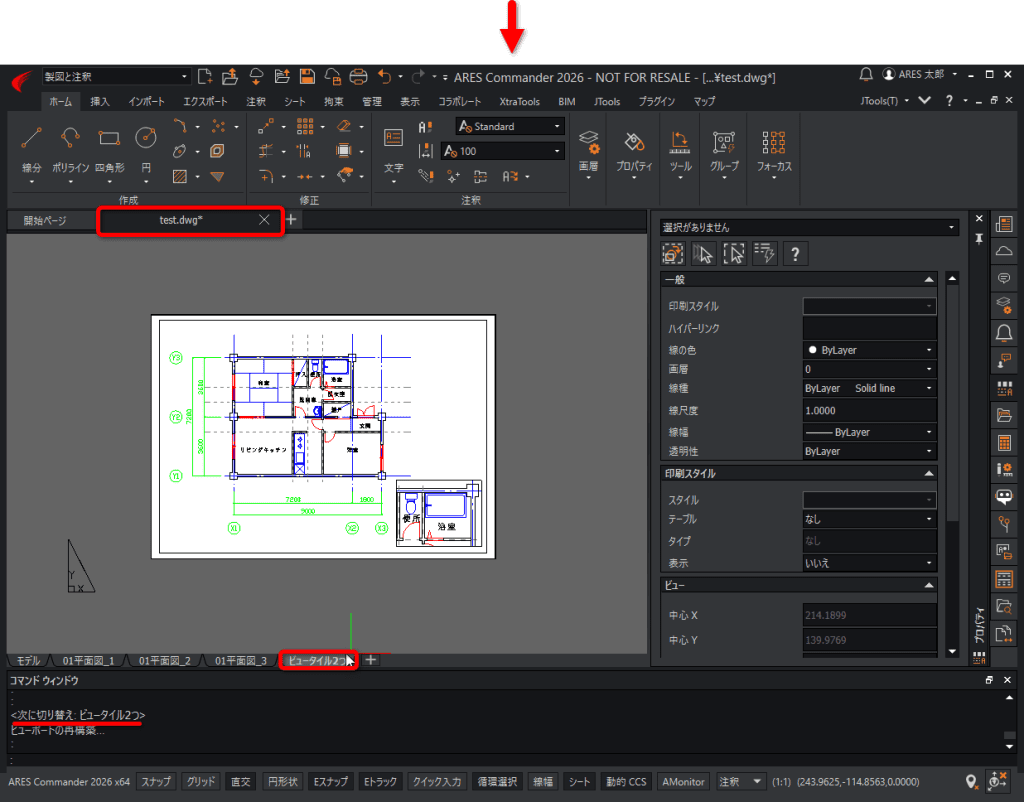

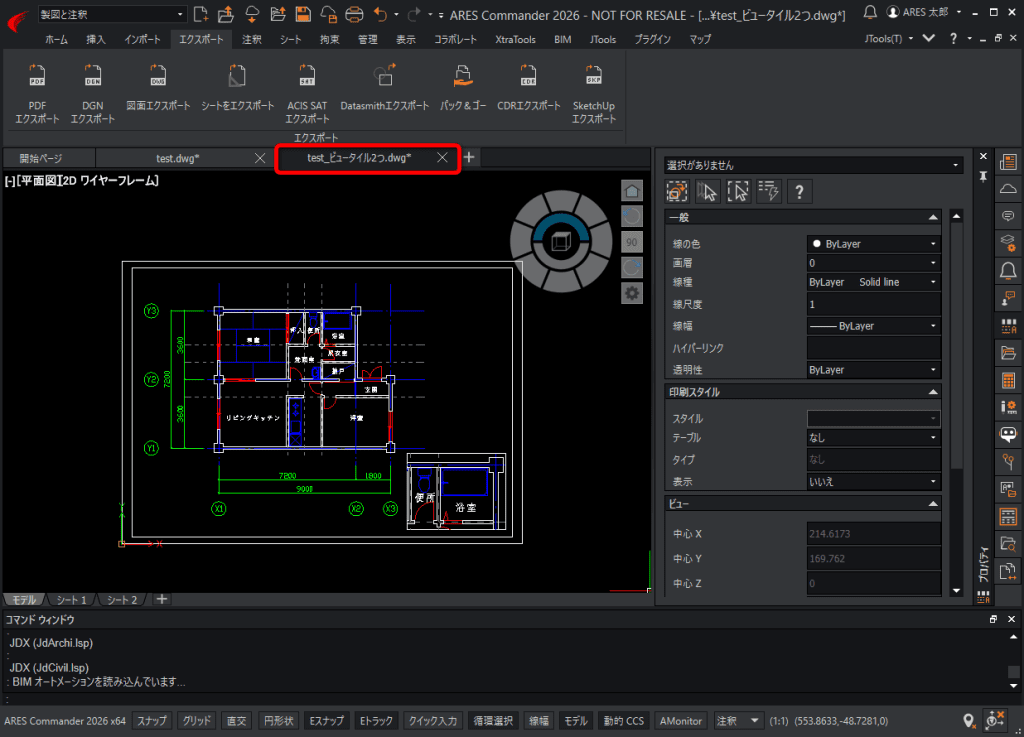

シートをエクスポートした図面が開きます。

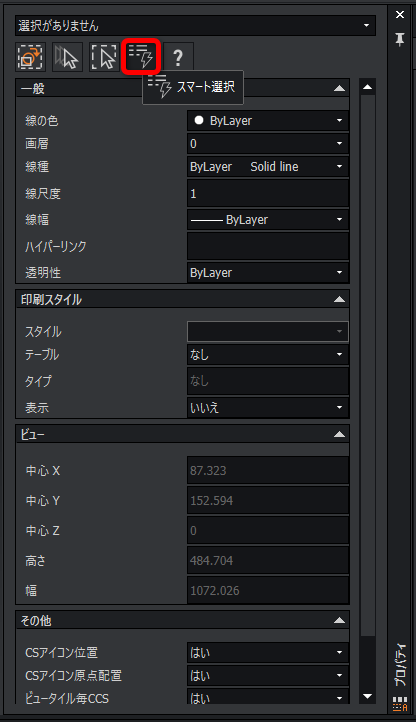

6.手順 5 で開いた図面で、スマート選択［SMARTSELECT］コマンドを実行します。

コマンド：

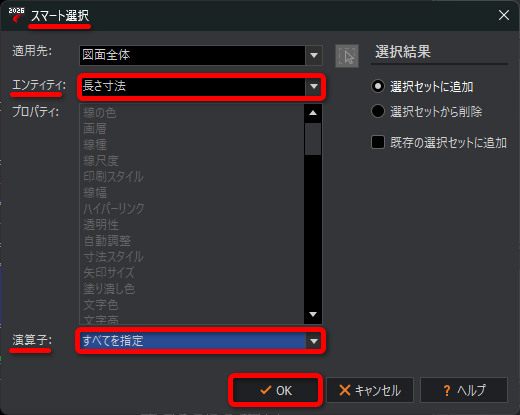

7.［スマート選択］ダイアログが表示されるので、［エンティティ］の項目を「長さ寸法」または「平行寸法」、

［演算子］の項目を「すべてを指定」を選択し［OK］ボタンをクリックします。
※尺度を変更した際、寸法の値が尺度を掛け算した表示になってしまうため分解します。
※寸法エンティティがない場合は、手順 9 へ進んでください。

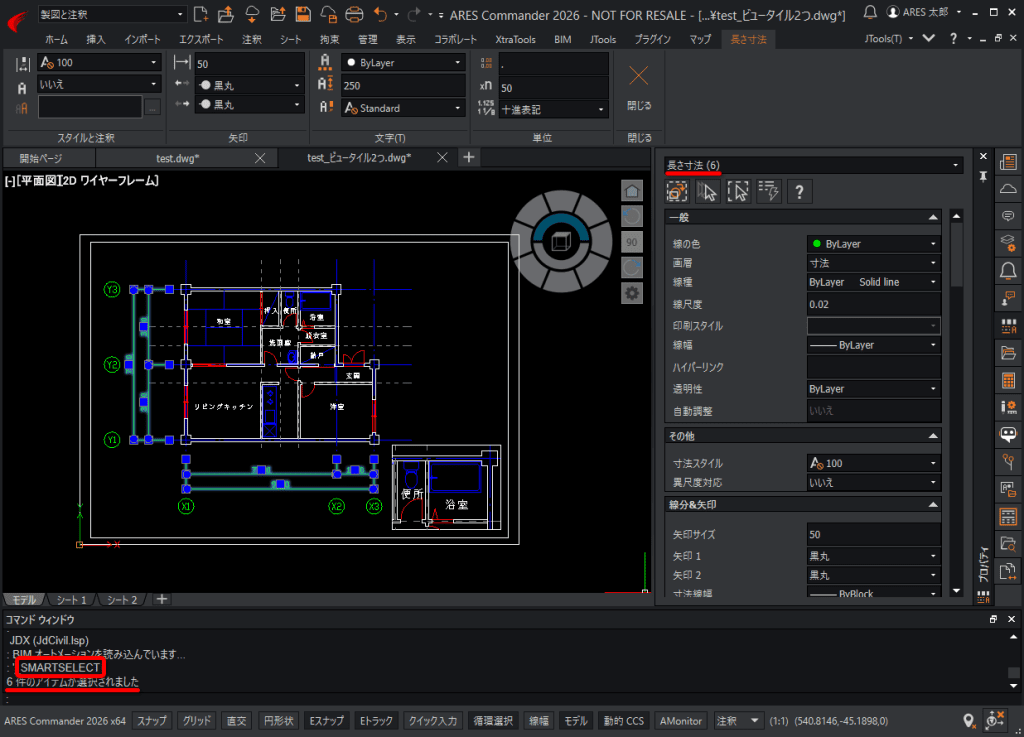

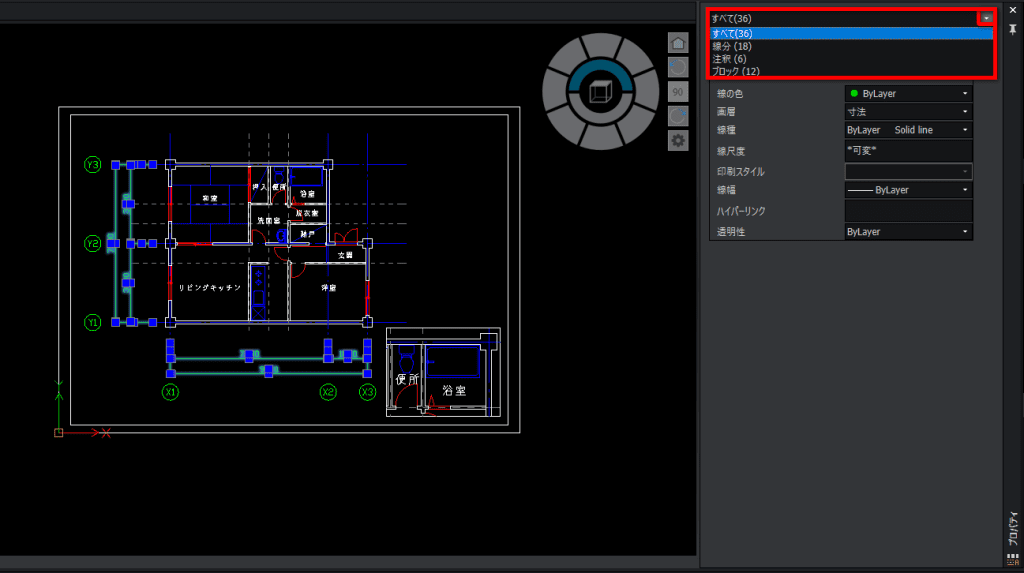

［エンティティ］の項目で指定したエンティティがすべて選択されます。

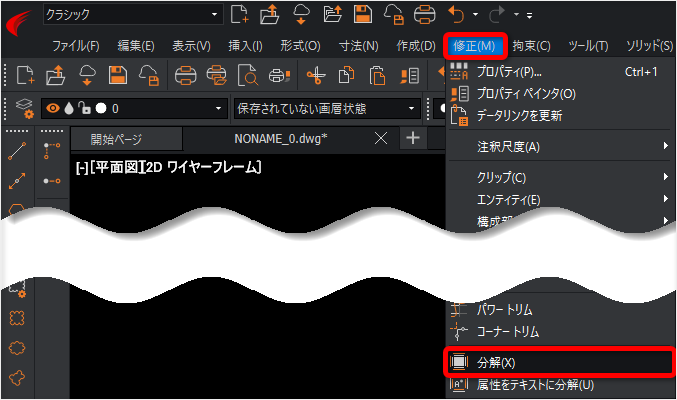

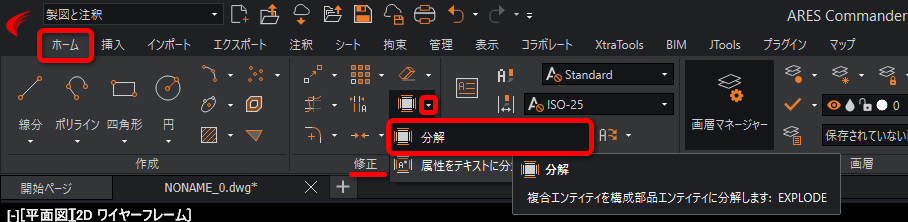

8.分解［EXPLODE］コマンドを実行します。

※コマンドウィンドウに「 X 」と入力し Enter を押しても分解できます。

分解されました。

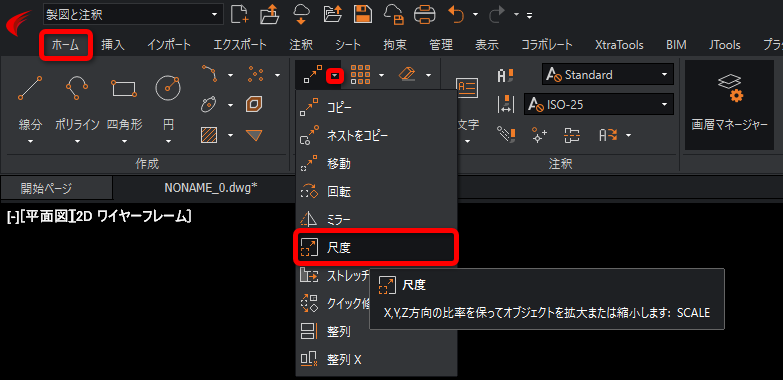

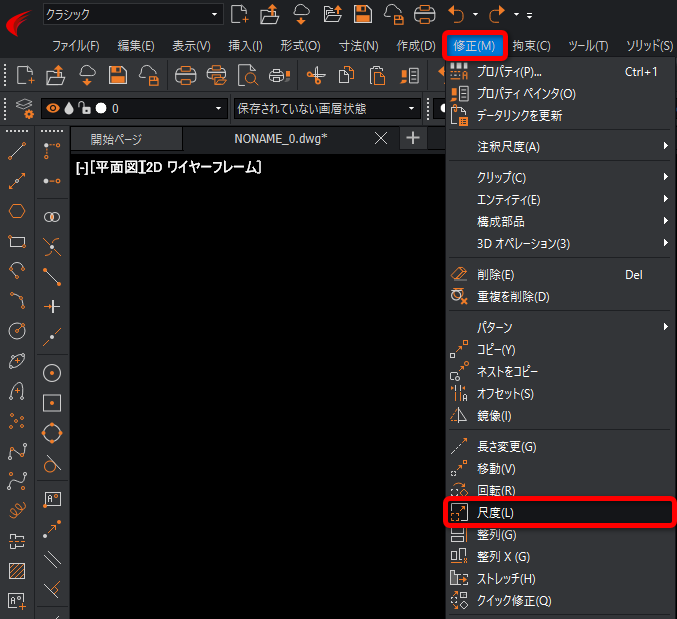

9.尺度［SCALE］コマンドを実行します。

10.コマンドウィンドウに「エンティティを指定」と表示されるので、すべてのエンティティを選択し Enter を押します。

キーボードの［Ctrl］キー + ［A］でも全選択できます。

11.コマンドウィンドウに「基点を指定」と表示されるので、基点を指定します。

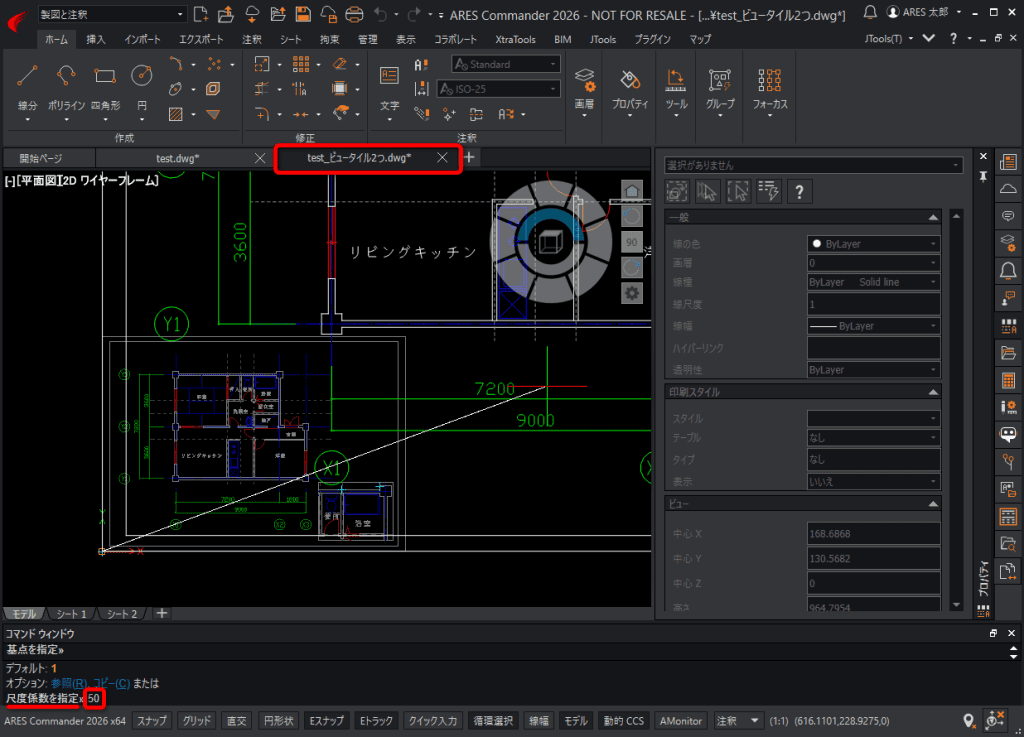

12.コマンドウィンドウに「尺度係数を指定」と表示されるので、手順 2 で確認したビューポートの尺度の逆数を入力し Enter を押します。
※「1：50」の為、「50」と入力します。

実寸に変更できました。

　

※ジオメトリを計測（距離）［MEASUREGEOMETRY］コマンドで距離を確認すると、既存寸法値と同じ値になっています。

　

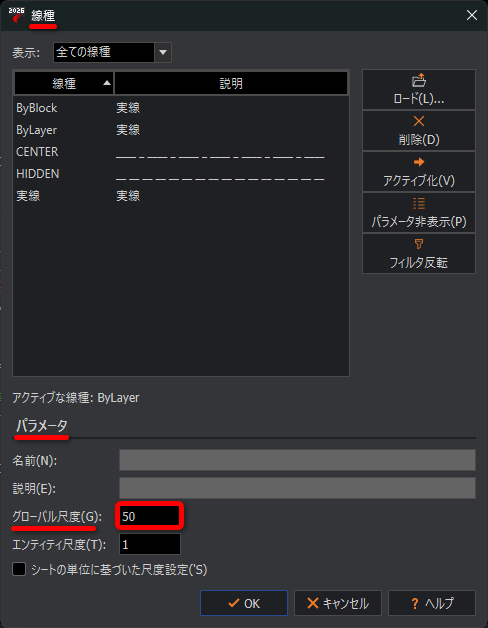

13.線種［LINESTYLE］コマンドで、グローバル尺度を指定している場合は、すべてのエンティティを選択し［プロパティ］パレットの［線尺度］の項目で値を調整します。
※線種尺度を指定していない場合は、手順 14 へ進んでください。

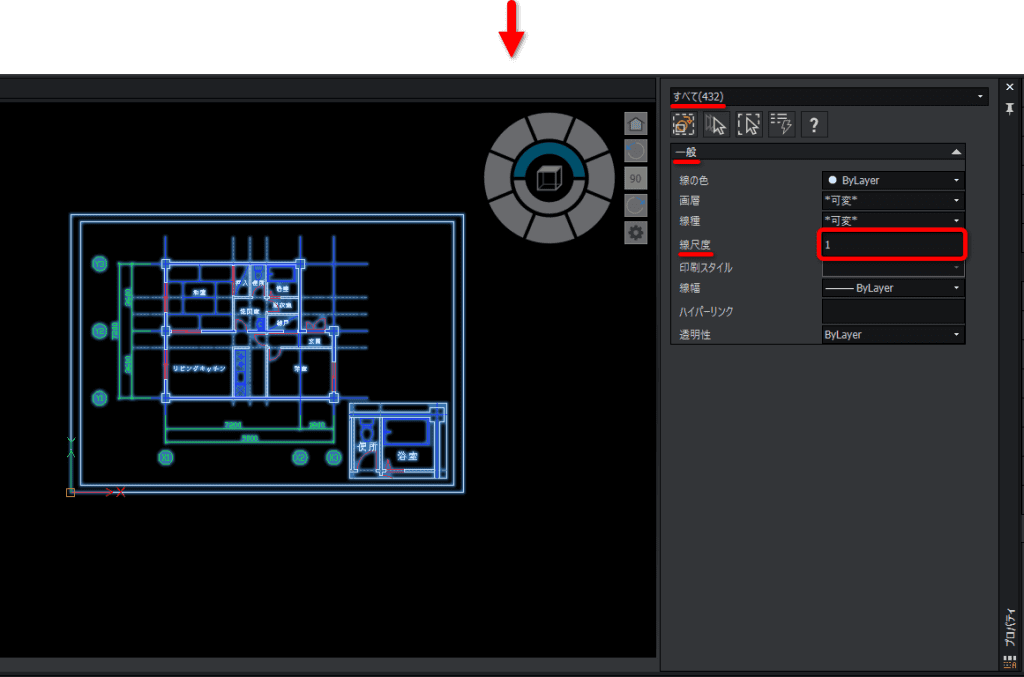

例として、［プロパティ］パレットで［線尺度］の項目を「1」に変更します。

　

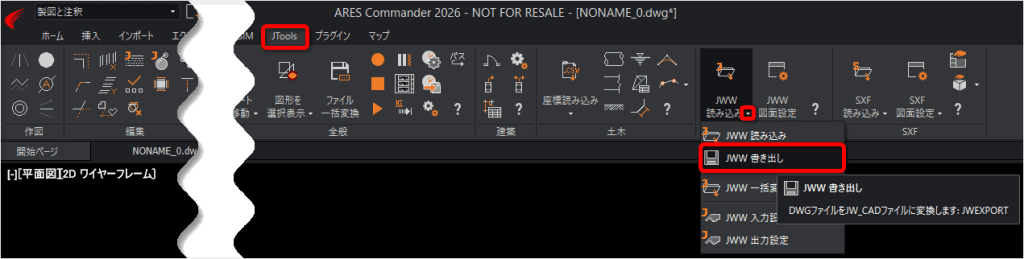

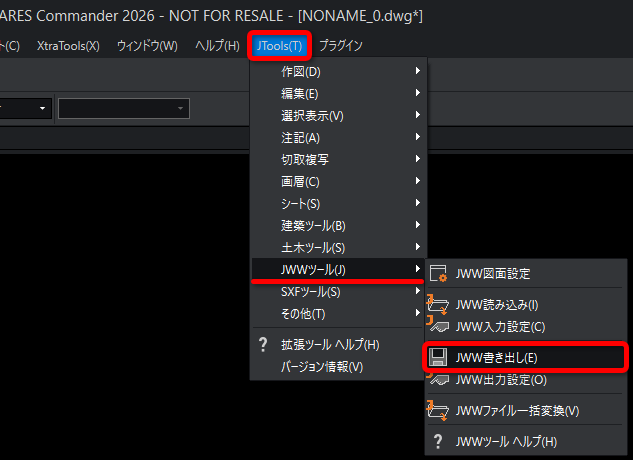

14.モデル空間で JWW書き出し［JWEXPORT］コマンドを実行します。

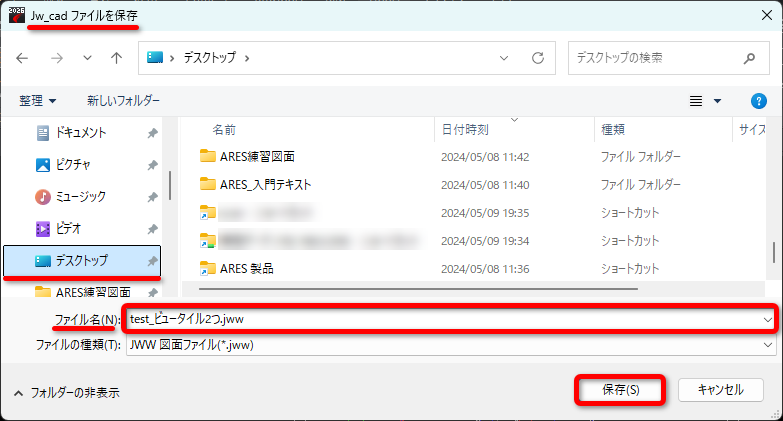

15.［Jw_cadファイルを保存］ダイアログが表示されるので、保存先とファイル名を指定し［保存］ボタンをクリックします。

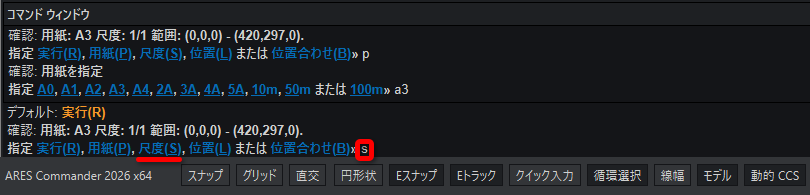

16.コマンドウィンドウに「指定　実行（R）用紙（P）尺度（S）位置（L）または位置合わせ（B）」と表示されるので、指定していきます。
例として、［用紙］を「A3」、［尺度］を「1/50」、［位置］を「左下コーナー」に設定し実行します。

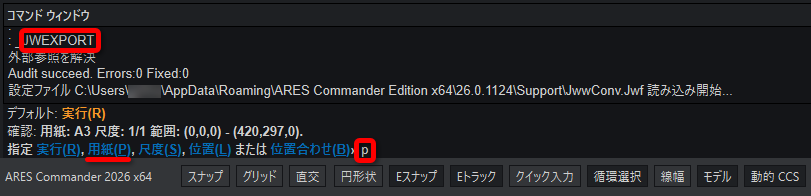

［用紙（P）」の「P」と入力し Enter を押し、

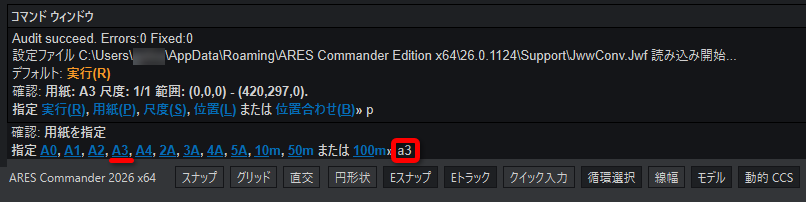

「用紙を指定」と表示されるので、「A3」と入力し Enter を押します。

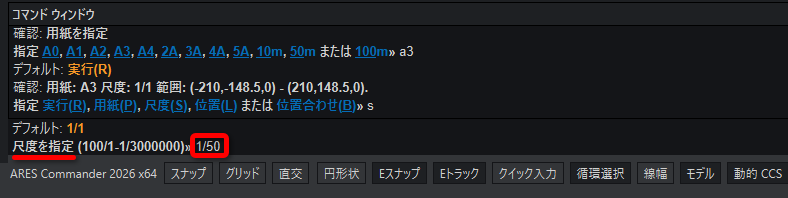

「尺度（S）」の「S」と入力し Enter を押し、

「尺度を指定」と表示されるので、「1/50」と入力し Enter を押します。

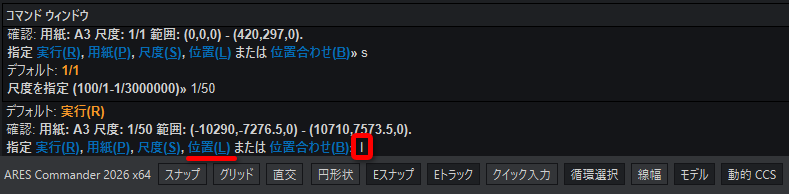

「位置（L）」の「L」と入力し Enter を押し、

「位置を指定」と表示されるので、マウスを移動しシートの左下コーナーをクリックします。
※カーソルにシートサイズのガイドが表示されます。

17.すべて指定できたら、「実行（R）」の「R」と入力し Enter を押します。

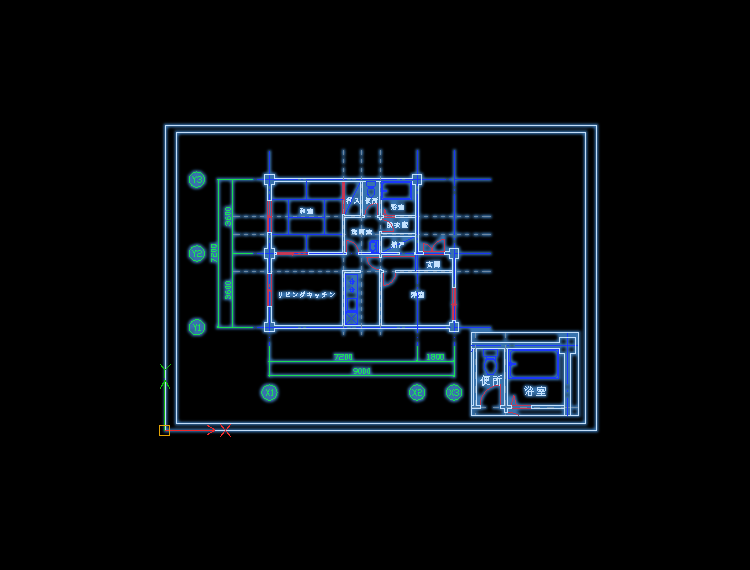

作成できました。

　

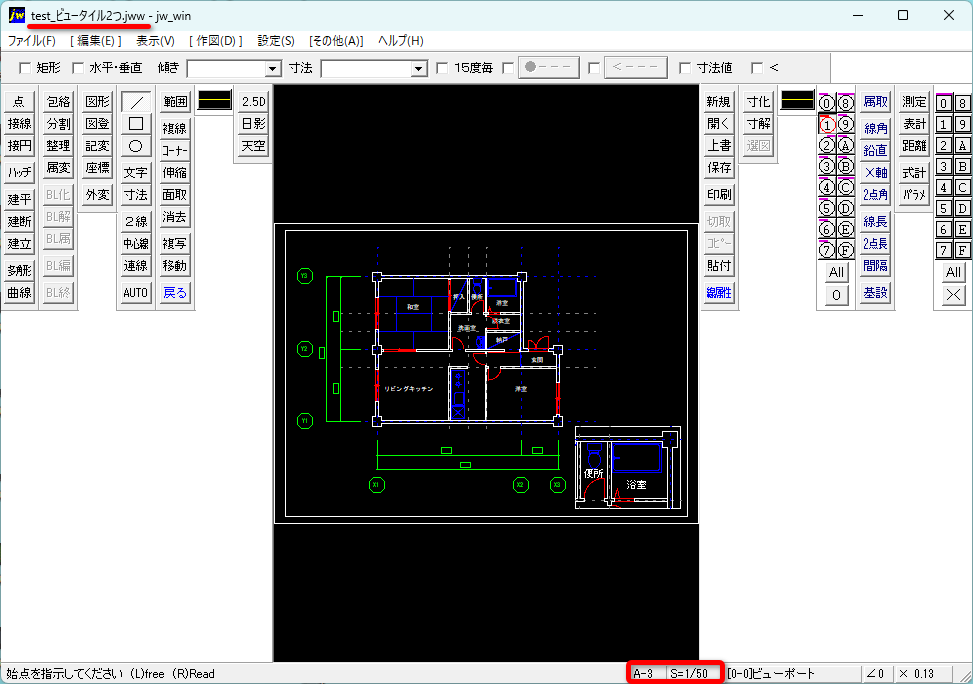

※手順 16 で作成した JWW を、 JWW 読み込み［JWIMPORT］コマンドで読み込み確認すると実寸で作成されています。

　
