シート(レイアウト)を他の図面にコピーしたい

製品名
ARES Commander 2020/2022/2023
ARES Srandard 2020/2022/2023
(青い星)

シート(レイアウト)を他の図面にコピーするには、どのようにすればいいですか?



(青い星)

以下の手順で、他の図面にシートをコピーできます。

  1. コピー先の図面を開きます。

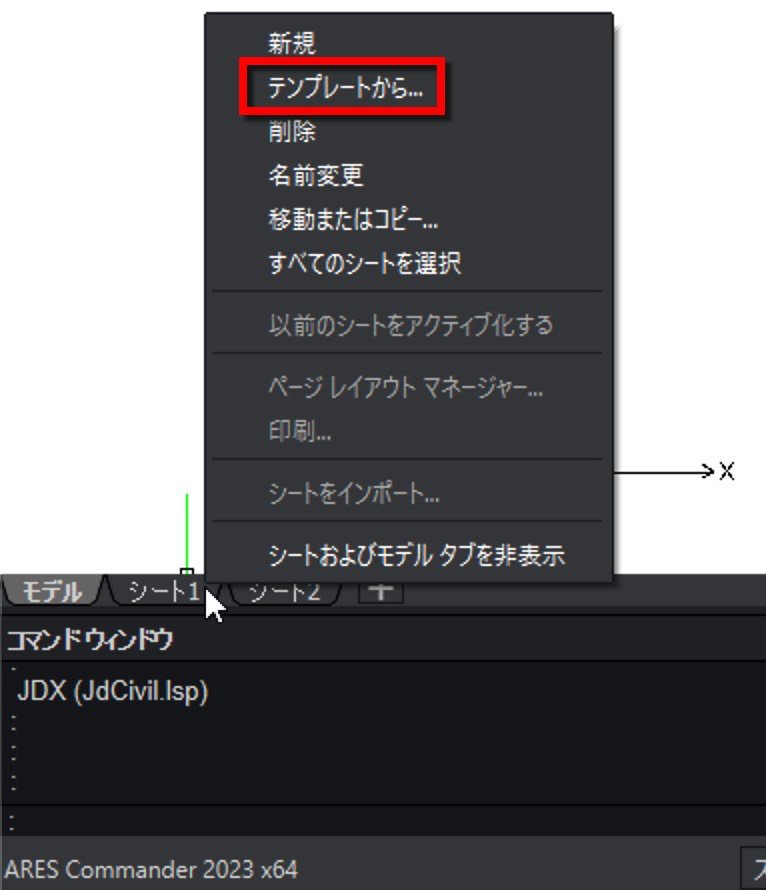

  2. シート上で右クリックして、[テンプレートから]を選択します。

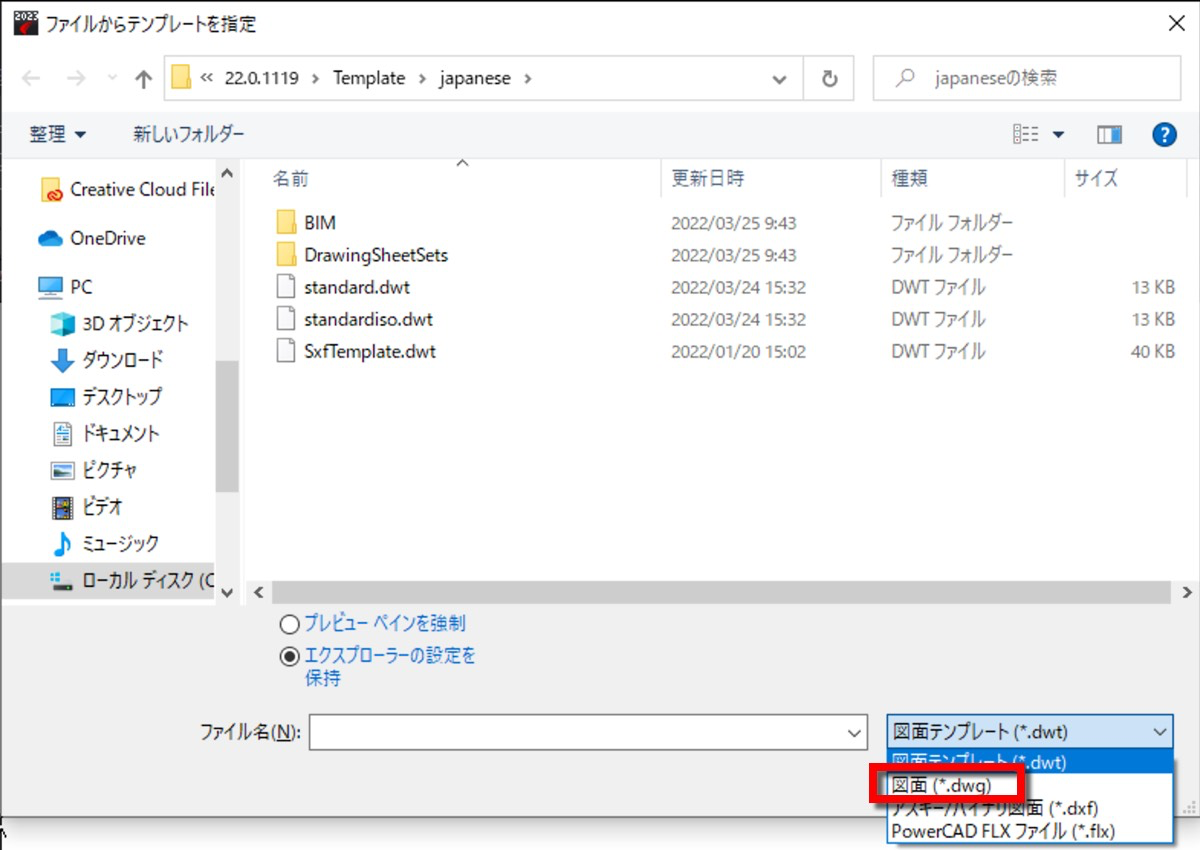

  3. 「図面テンプレート(*.dwt)」をクリックすると表示されるメニューで、「図面(*.dwg)」をクリックします。

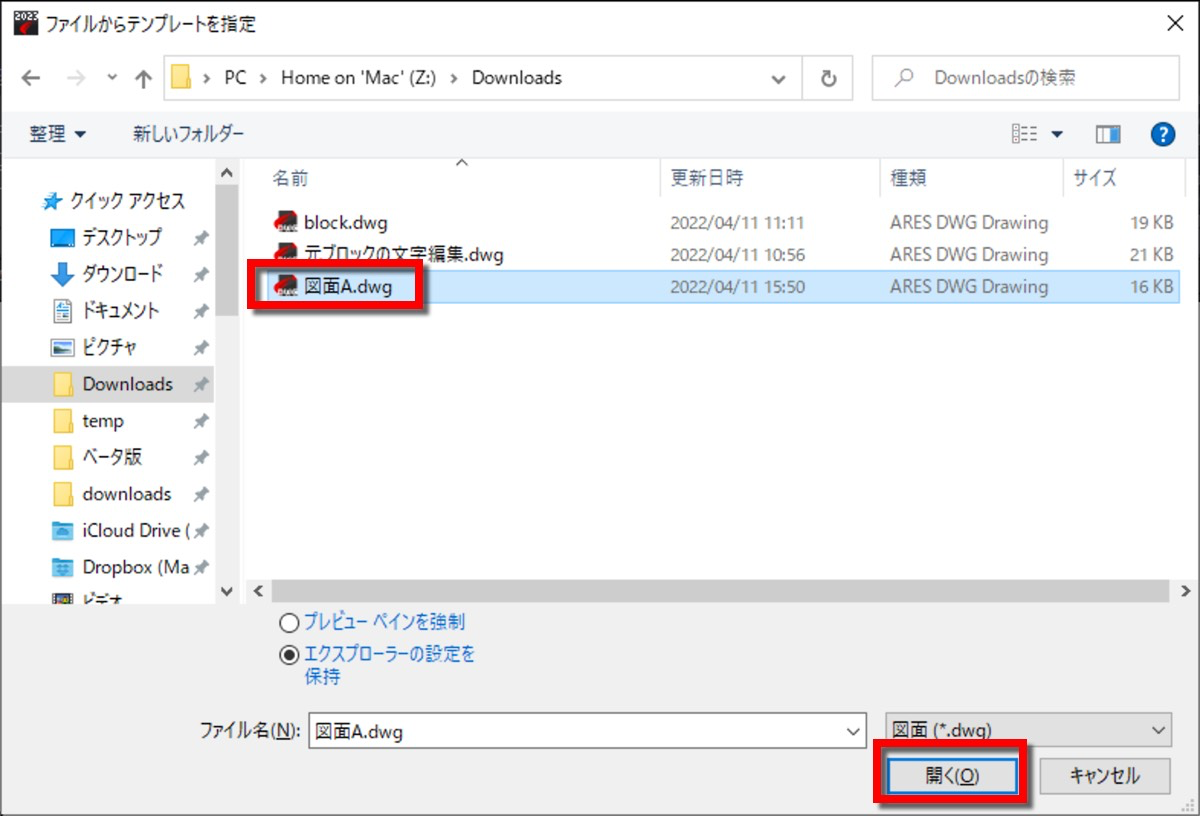

  4. コピー元の図面を選択して、[開く]をクリックします。

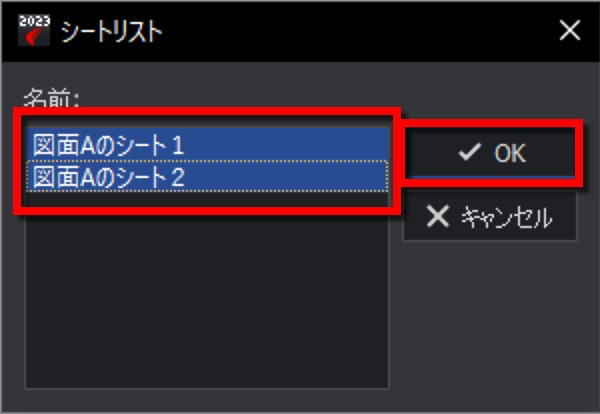

  5. コピーしたいシートを選択して、[OK] をクリックします。
    ※ Ctrl や Shift キーを押しながらクリックして、複数のシートを選択できます。

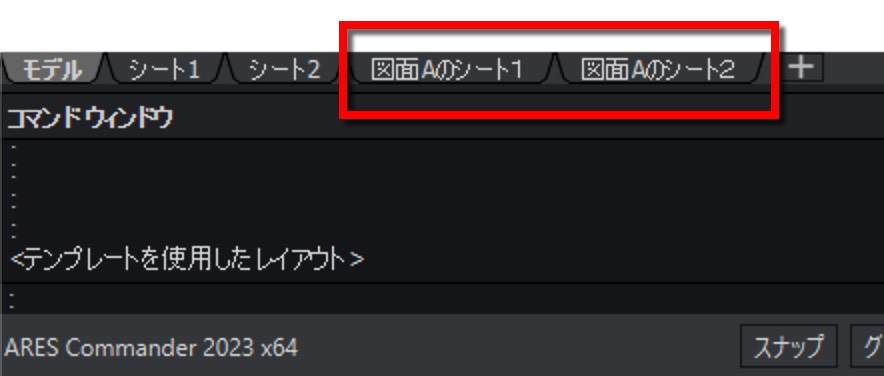

  6. コピー先の図面に、シートが追加されたことを確認します。
