スプラインをポリラインに変換すると線種の表示が反映されません。
※破線が実線に見えます。

反映させる方法を教えてください。

　

［プロパティ］パレットの［線種生成モード］の項目を「有効」にすると反映されます。

　

下記手順で反映できます。

　

1.スプラインを編集［EDITSPLINE］コマンドを実行し、スプラインをポリラインに変更します。

2.コマンドウィンドウに「スプラインを指定」と表示されるので、ポリラインに変更したいスプラインをクリックします。

3.コマンドウィンドウに「オプション指定」と表示されるので、「ポリライン（P）」の「P」と入力し Enter を押します。

4.コマンドウィンドウに「スプラインの精度を指定」と表示されるので、精度の値を入力し Enter を押します。

ポリラインに変換できましたが、破線が実線に見えます。

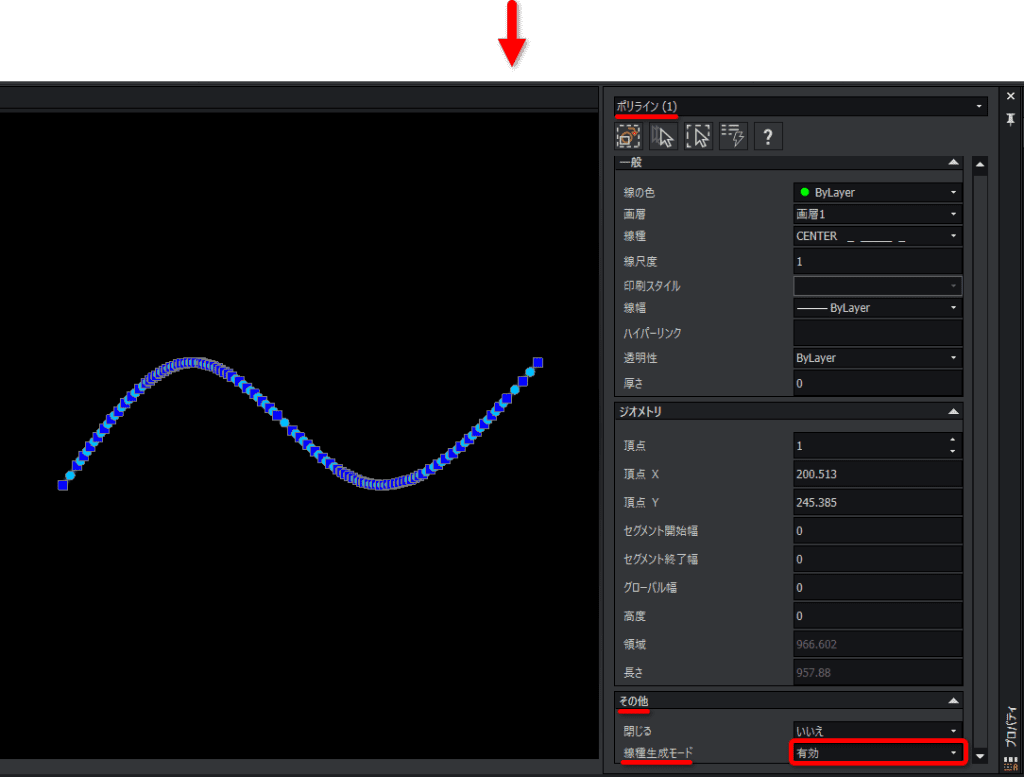

5.手順 4 で変換したポリラインを選択します。

6.［プロパティ］パレットのスクロールバーを下向きに移動させ［その他］の項目の［線種生成モード］を表示させます。

7.［線種生成モード］の項目を「無効」から「有効」に変更します。

線種の表示が反映できました。

　
