スプラインをポリラインに変更する方法

製品名
ARES Commander 2024
ARES Standard 2024
ARES Mechanical 2024
:regional_indicator_q:

スプラインをポリラインに変更したいです。操作方法を教えてください。



:a:

楕円とスプライン分解[EXPLODEX]コマンドで変更できます。

1.楕円とスプライン分解[EXPLODEX]コマンドを実行します。

コマンドの実行方法
リボン

メニュー

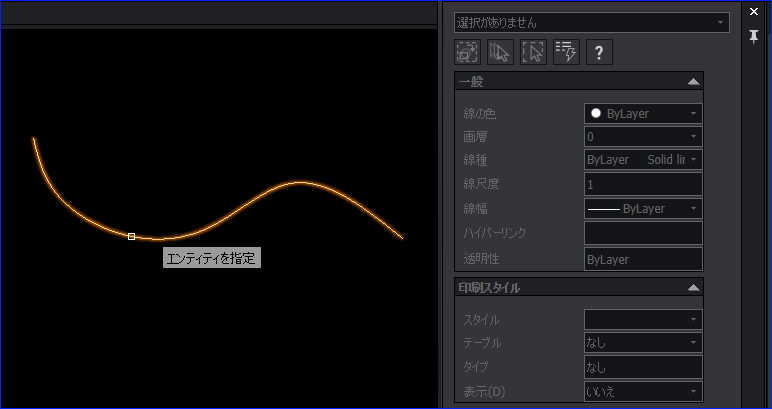

2.コマンドウインドウに「エンティティを指定」と表示されますので、変更するスプラインをクリックし Enter を押します。

3.「スプラインの精度を指定」と表示されますので、値を入力し Enter を押します。

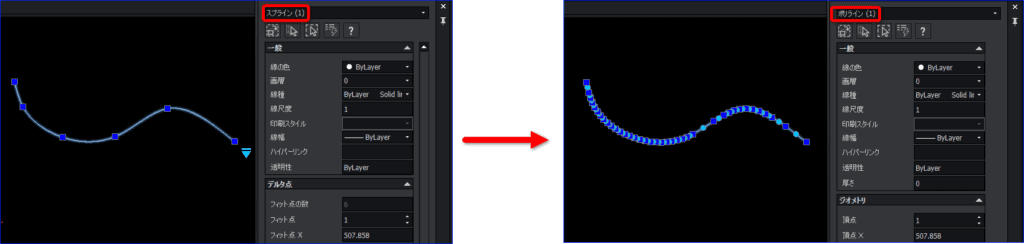

「10」と入力した場合:

「20」と入力した場合:



検索用キーワード
スプライン ポリライン 変更 EXPLODEX 楕円とスプラインを分解
