テーブルの作成方法

製品名
ARES Commander 2024/2025/2026/2027
ARES Standard 2024/2025/2026/2027
ARES Mechanical 2024/2025/2026/2027

テーブルを作成したいのですが、操作方法を教えてください。



下記手順で作成できます。

1.テーブルスタイル[TABLESTYLE]コマンドを実行します。

コマンドの実行方法
リボン

メニュー

2.「新規」ボタンをクリックし、新しい名前を入力して[OK]ボタンをクリックします。

3.「セルスタイル設定」の「内容」を「データ」に変更し、「表示」の設定をします。
※右上に表示されているプレビューの「データ」部分の設定になります。

4.「文字」の設定を変更します。
例として「高さ」の値を「15」にします。

6.「セルマージン」の「水平位置」と「垂直位置」の値を、例として「5」にします。

7.同じように「ヘッダー」と「タイトル」の設定を変更します。
例として「ヘッダー」の文字の「高さ」を「10」

「タイトル」の文字の「高さ」を「20」に変更します。

8.すべての設定が終了したら[適用]ボタンをクリックしてから、[OK]ボタンをクリックします。

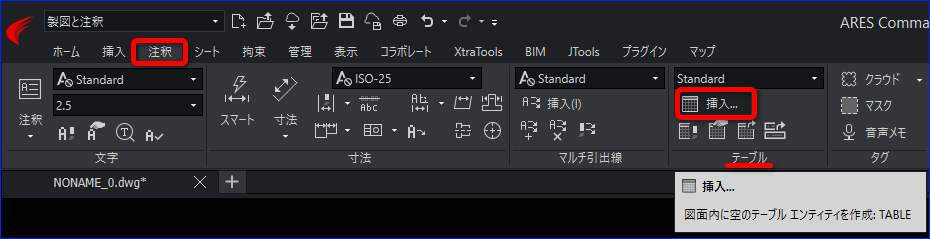

9.テーブル[TABLE]コマンドを実行します。

コマンドの実行方法
リボン

メニュー

10.「テーブルスタイル」を選択します。

11.「行」と「列」の値を設定します。
例として「行」の「数」と「高さ」を「2」>「列」の「数」を「3」>[幅」を「30」に変更します。

※行の高さの値についてはFAQ「テーブルのセルマージンの設定方法」をご覧ください。

12.すべて設定が終了したら[OK]ボタンをクリックします。

作成できました。



テーブル作成時に、フィールドで面積や長さを挿入する方法

テーブルのセルマージンの設定方法
