ハッチングの一部を削除したいです。
操作方法を教えてください。

　

　

下記手順で変更できます。

　

【［ハッチング編集］から変更する場合】

1.削除したいハッチングエンティティをクリックします。

2.ハッチング編集［EDITHATCH］コマンドを実行します。

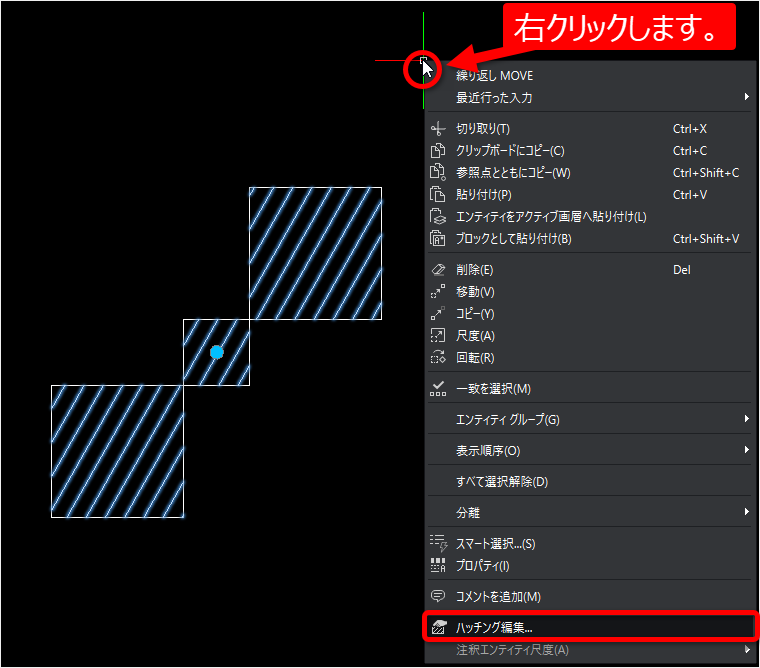

※右クリックメニューの［ハッチング編集］からも実行できます。

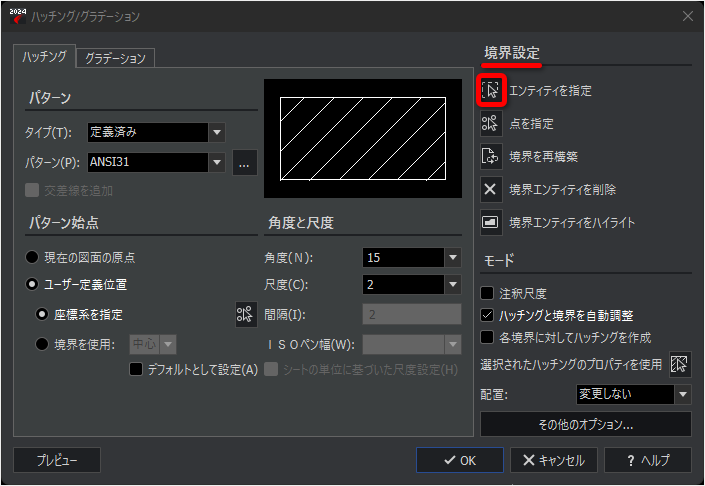

3.［ハッチング］ダイアログが表示されるので、［境界設定］の［エンティティを指定］ボタンをクリックします。

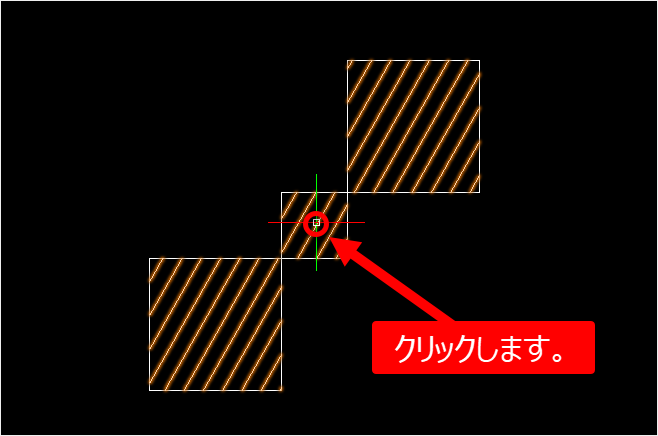

4.コマンドウィンドウに「境界エンティティを指定」と表示されるので、削除したいエンティティを指定しEnter を押します。

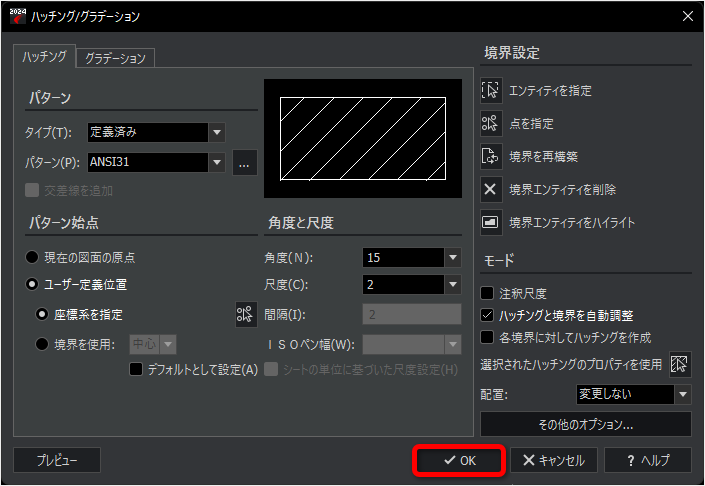

5.［ハッチング］ダイアログが表示されるので、［OK］ボタンをクリックしてダイアログを閉じます。

ハッチングの境界の一部を削除できました。

※各境界に対してハッチングを作成する場合は、［ハッチング］ダイアログの「各境界に対してハッチングを作成する」にチェックを入れてください。

　

　

【［ハッチングエディタ］から変更する場合】

1.削除したいハッチングエンティティをクリックします。

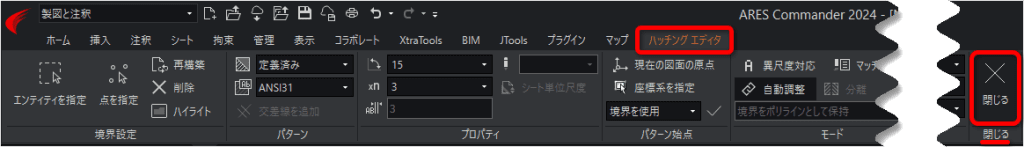

2.［ハッチングエディタ］が表示されるので、［境界指定］パネルの［エンティティを指定］をクリックします。

3.コマンドウィンドウに「エンティティを指定」と表示されるので、削除したいハッチングのエンティティをクリックし Enter を押します。

4.［閉じる］ボタンを押して［ハッチングエディタ］を終了します。

ハッチングの一部を削除できました。

※各境界に対してハッチングを作成する場合は、[ ハッチングエディタ］の［モード］パネル［分離］をクリックします。
