ハッチングの作成画層を固定したいです。
設定方法を教えてください。

アクティブ画層：「B」

作成画層：「A」

　

システム変数「HPLAYER」、リボンのハッチング作成タブ、［ハッチング］ダイアログの「その他のオプション」で画層を指定すると、作成画層を固定できます。

下記手順で設定できます。

例として、作成画層を画層名「A」に固定します。

　

【システム変数「HPLAYER」から変更する場合】

1.コマンドウィンドウに、システム変数「HPLAYER」と入力し Enter を押します。　

2.コマンドウィンドウに「HPLAYER の新しい値を入力」と表示されるので、固定したい画層名を入力し Enter を押します。
例として、「A」と入力し Enter を押します。

3.ハッチング［HATCH］コマンドを実行します。

4.コマンドウィンドウに「内部の点を指定」と表示されるので、ハッチングを作成したいエンティティの内部の点をクリックし Enter を押します。

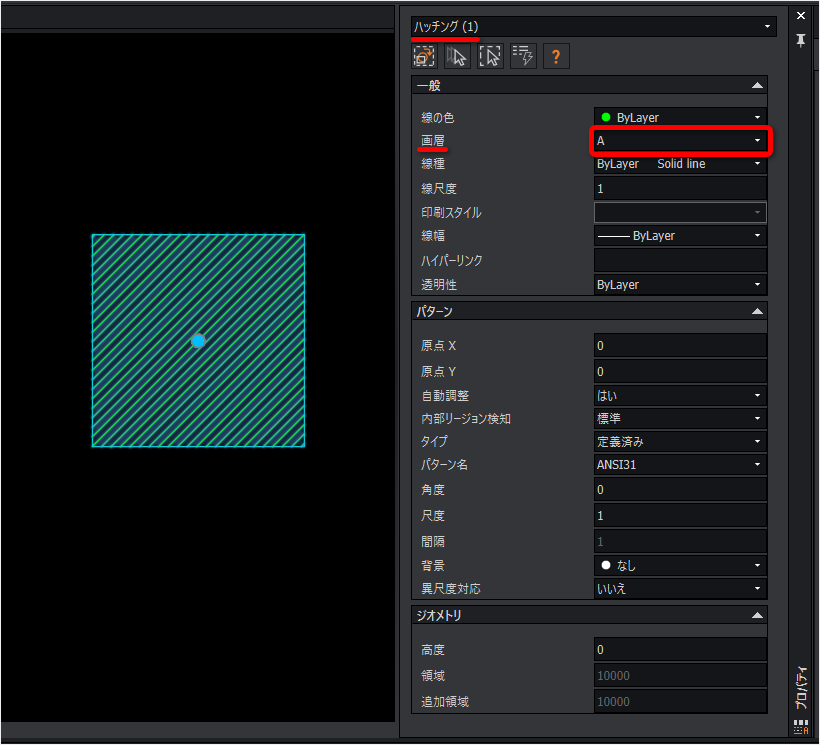

手順 2 で指定した画層で作成できました。

　

【リボンのハッチング作成タブから変更する場合】

1.ハッチング［HATCH］コマンドを実行します。

2.リボンの［ハッチング作成］タブ＞［その他のオプション］パネルの画層を変更します。
例として、画層名「A」を指定します。

3.コマンドウィンドウに「内部の点を指定」と表示されるので、ハッチングを作成したいエンティティの内部の点をクリックし Enter を押します。

手順 2 で指定した画層で作成できました。

　

【［ハッチング］ダイアログから変更する場合】

1.ハッチング［HATCH］コマンドを実行します。

2.コマンドウィンドウに「内部の点を指定」と表示されるので、オプションの「設定（T）」の「T」と入力し Enter を押します。

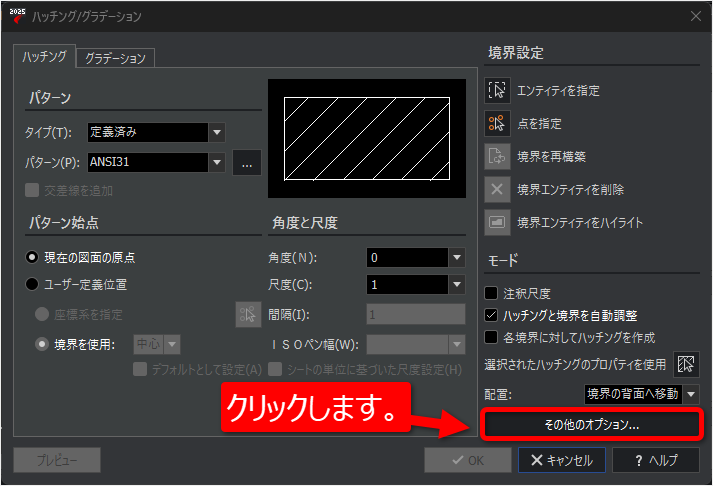

3.［ハッチング］ダイアログが表示されるので、［その他のオプション］ボタンをクリックします。

4.［追加オプション］ダイアログが表示されるので、［画層］を指定します。
例として、画層名「A」を指定します。

5.［OK］ボタンをクリックします。

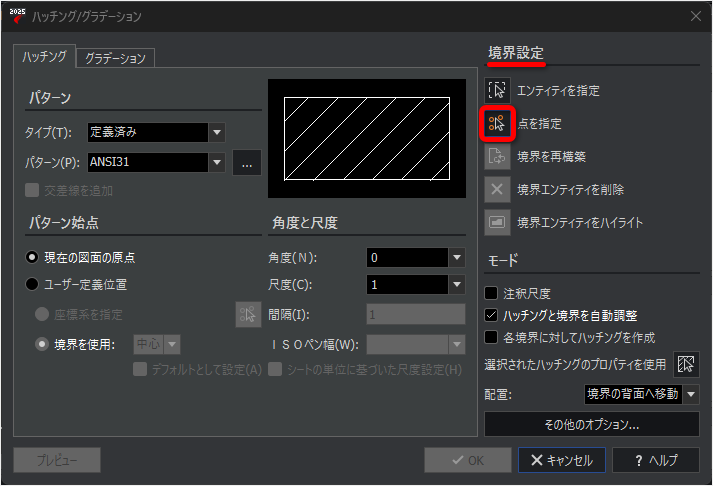

6.再度、［ハッチング］ダイアログが表示されるので、［境界設定］の［点を指定］ボタンをクリックします。

7.コマンドウィンドウに「内部の点を指定」と表示されるので、ハッチングを作成したいエンティティの内部の点をクリックし Enter を押します。

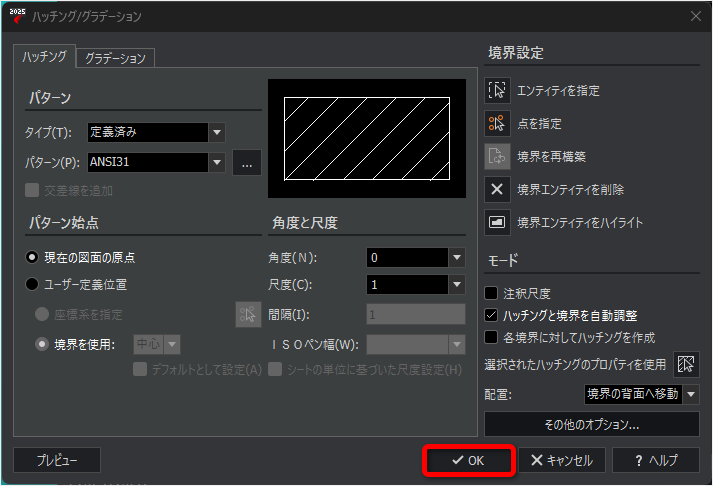

8.［ハッチング］ダイアログが表示されるので、［OK］ボタンをクリックします。

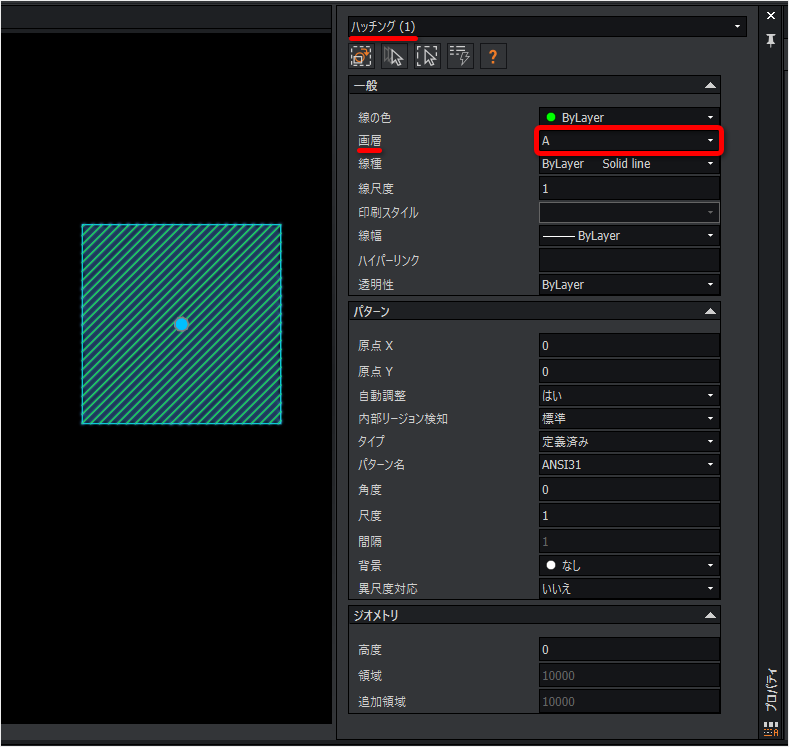

手順 4 で指定した画層で作成できました。

　
