ハッチングの線幅を変更したい

製品名
ARES Commander 2023
ARES Srandard 2023
(青い星)

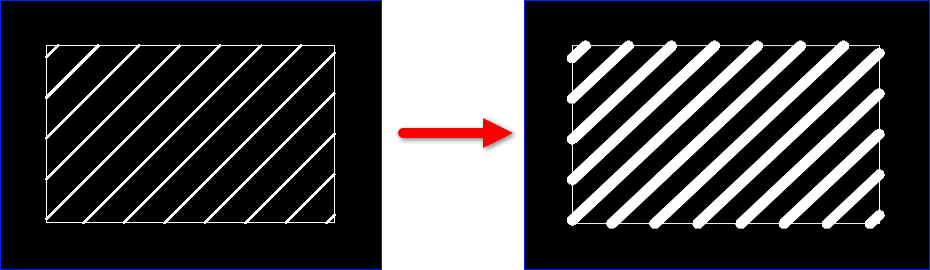

ハッチングの線幅を変更したいのですが、どこで変更できますか。



:a:

[画層マネージャー]または[プロパティパレット]の「線幅」から変更できます。


【画層マネージャーから変更する場合】
選択した画層で作成しているエンティティの全てに線幅が反映されます。

  1. 画像マネージャーを表示します。
  2. 変更したい画層の「線幅」を変更します。
    ※今回は、「ハッチング」という画層の「線幅」を「0.30mm」に変更します。





  3. ステータスバーの[線幅]を「オン」にし、線幅を確認します。
    ※クリックする毎に「オン」と「オフ」が切り替わります。



    変更できました。


※ただし、「0.25m」以下は同じ表示になります。


【プロパティパレットから変更する場合】

  1. プロパティパレットを表示します。
  2. 線幅の変更したいハッチングをクリックします。



  3. プロパティパレットの「線幅」に変更したい値を入力します。
    今回は、「0.30mm」に変更します。





    変更できました。



検索用キーワード
ハッチング HATCH 線幅 ステータスバー プロパティ 画層マネージャー
