ハッチングパターンのサンプルの種類が少なくなっている

製品名
ARES Commander 2024
ARES Standard 2024
ARES Mechanical 2023

いつも使用している「JIS」のハッチングパターンが表示されなくなりました。
表示させる方法を教えてください。




図面の単位には「インチ単位系」と「メートル単位系」の2種類あります。
「JIS~」というハッチングパターンは「メートル単位系」の規格しか無い為、「インチ単位系」で図面を作成されていると表示されません。
図面単位を、[メートル単位系]に変更すると表示されます。

下記手順で変更できます。



1.コマンドウィンドウにシステム変数[MEASUREMENT]と入力し Enter を押します。

2.コマンドウィンドウに「MEASUREMENT の新しい値を入力」と表示されるので、「1」と入力し Enter を押します。

値が 0 のとき、図面単位を「インチ単位系」で表示します。
値が 1 のとき、図面単位を「メートル単位系」で表示します。

3.ハッチング[HATCH]コマンドを実行します。

コマンドの実行方法
リボン

メニュー

ARES 2023 からリボン表示の場合、ハッチングエディタが表示されます。

※[ハッチングエディタ]の場合は[パターンスタイルを選択]ボタンをクリックし 手順 5 へ進みます。
※[ハッチングダイアログ]を表示させるには、コマンドウィンドウに[オプション]の「設定(T)」の「T」と入力し Enter を押します。

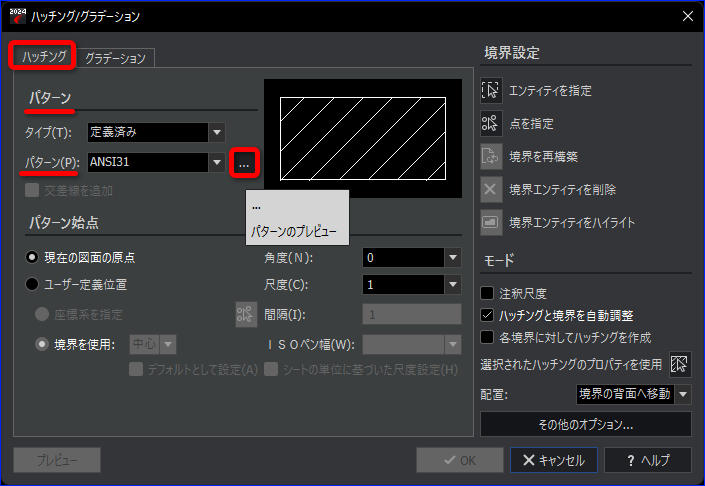

4.[ハッチングダイアログ]が表示されるので、[パターンのプレビュー]ボタンをクリックします。

5.[パターンスタイルを選択]ダイアログが表示されるので、[サンプル]をクリックします。

表示されました。



関連FAQ:
同じ尺度のハッチングなのに細かさが違うハッチングがある



検索キーワード
ハッチング HATCH MEASUREMENT インチ メートル 図面単位 単位
