ハッチング［HATCH］コマンドで、パターンを「ユーザー定義」で作成する方法を教えてください。

　

下記手順で作成できます。

例として、交差線のある角度「45」、間隔「100」のパターンを作成します。

　

1.ハッチング［HATCH］コマンドを実行します。

2.［ハッチングエディタ］または、［ハッチング］ダイアログの［パターン］を「ユーザー定義」に変更します。

※ARES 2023 以降のバージョンで［ハッチング］ダイアログを表示する場合は、コマンドウィンドウにオプションの「設定（T）」の「T」と入力し Enter を押します。

　

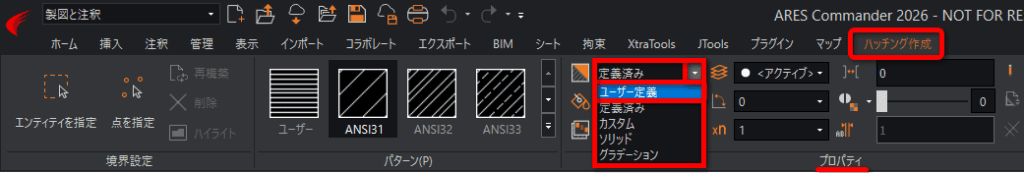

ハッチングエディタ：

ARES 2026 以降～

［プロパティ］パネル：

［パターン］パネル：

　

［ハッチング］ダイアログ：

　

3.［交差線を追加］をクリックして有効にします。

ハッチングエディタ：

ARES 2026 以降～

　

［ハッチング］ダイアログ：

　

4.［角度」の値を指定します。
例として、「45」に設定します。

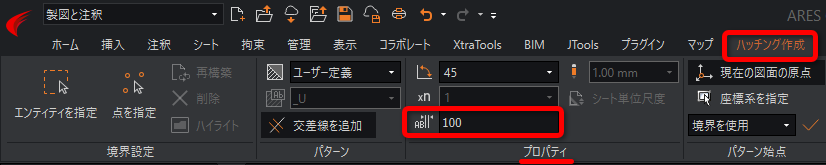

ハッチングエディタ：

ARES 2026 以降～

　

［ハッチング］ダイアログ：

　

5.［間隔］の値を指定します。
例として、「100」に設定します。

ハッチングエディタ：

ARES 2026 以降～

　

［ハッチング］ダイアログ：

6.［エンティティを指定］もしくは［点を指定］で境界を設定します。

ハッチングエディタ：

ARES 2026 以降～

　

［ハッチング］ダイアログ：

7.コマンドウィンドウに「内部の点を指定」と表示されるので、ハッチングを表示したい内部の点をクリックします。

8.すべて指定できたら Enter を押します。

作成できました。
