ハッチング[HATCH]コマンドで塗りつぶし[SOLID]にする方法

製品名
ARES Commander 2023
ARES Standard 2023
ARES Mechanical 2023

ハッチング[HATCH]コマンドの塗りつぶし「SOLID]の方法を教えてください。



下記手順で作成できます。



1.ハッチング[HATCH]コマンドを実行します。

コマンドの実行方法

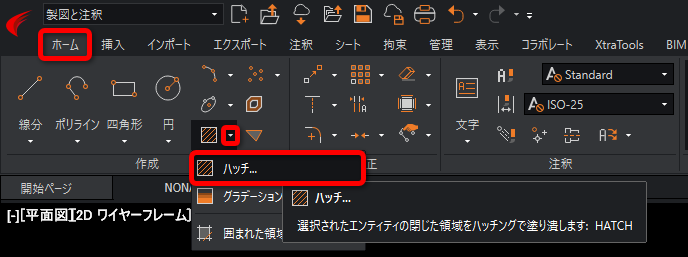

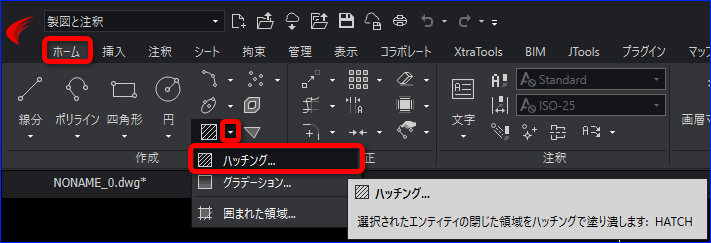

リボン

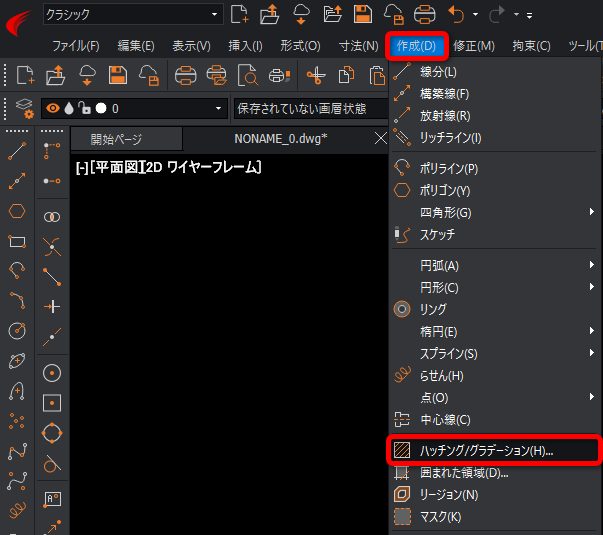

メニュー

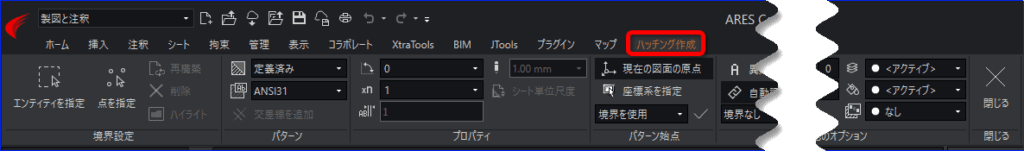

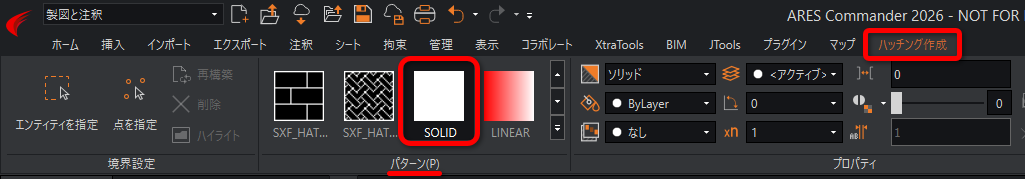

ARES 2023 からリボン表示の場合、ハッチングエディタが表示されます。
ハッチングダイアログを表示させるには、コマンドウィンドウに「設定(T)」の「T」と入力します。

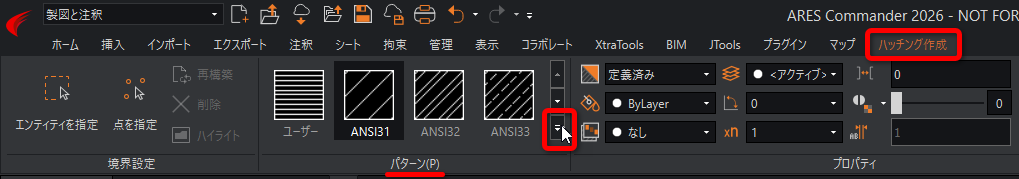

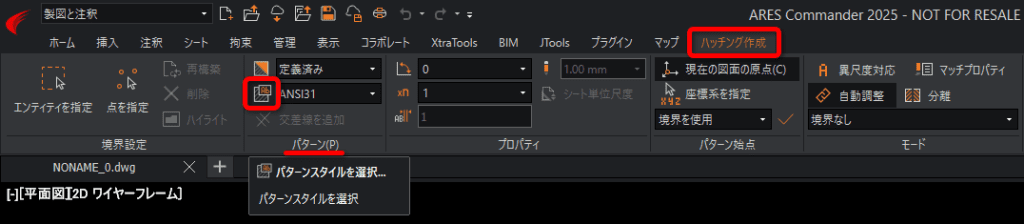

2.ダイアログが表示されるので、「パターン」のパターンのプレビューボタン「…」をクリックします。

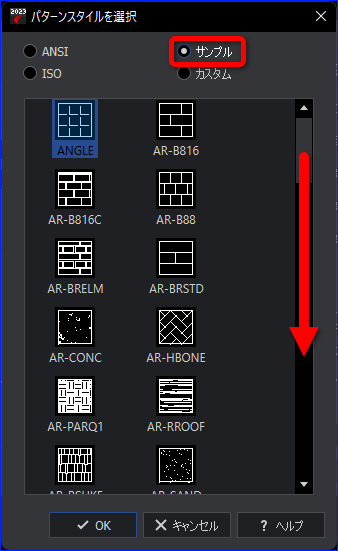

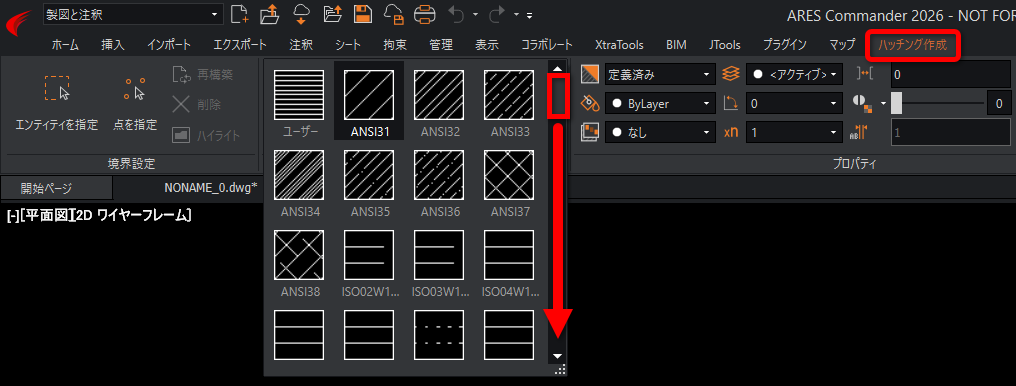

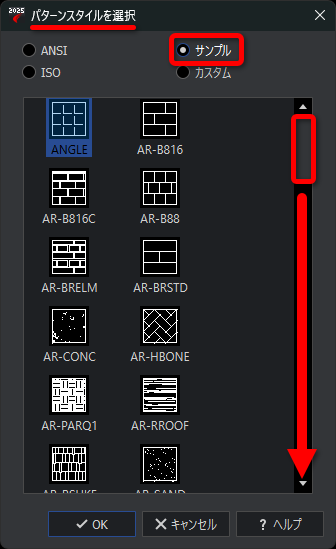

3.[パターンスタイルを選択]のダイアログが表示されるので、「サンプル」ボタンをクリックし下向きにスライドします。

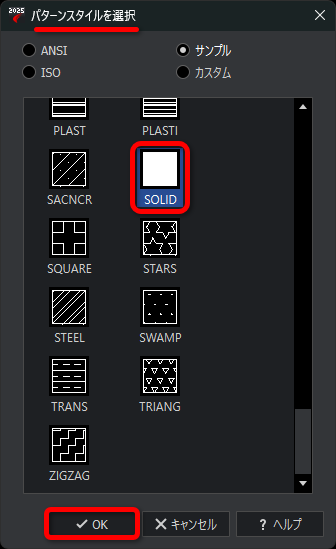

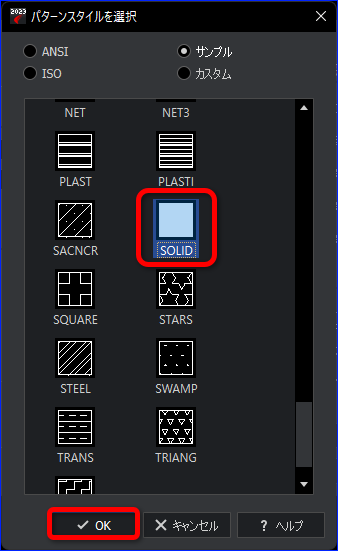

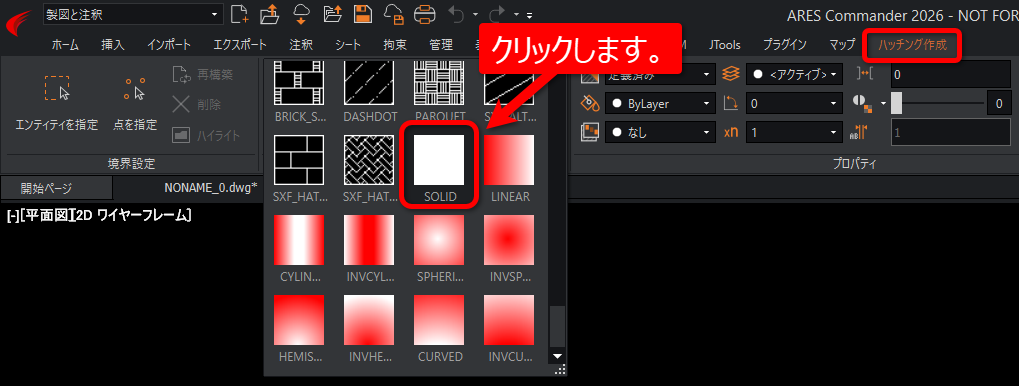

4.「SOLID(塗りつぶし)」をクリックし[OK]ボタンをクリックします。

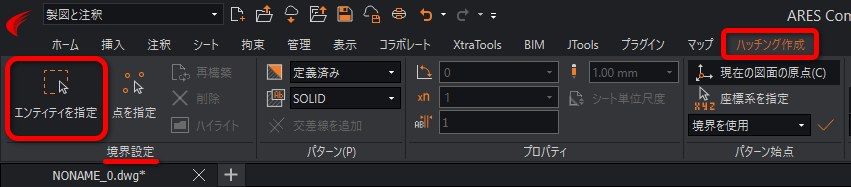

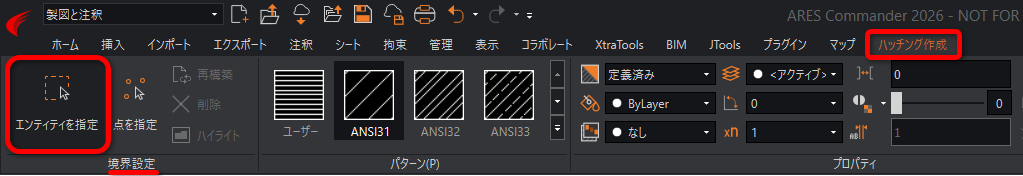

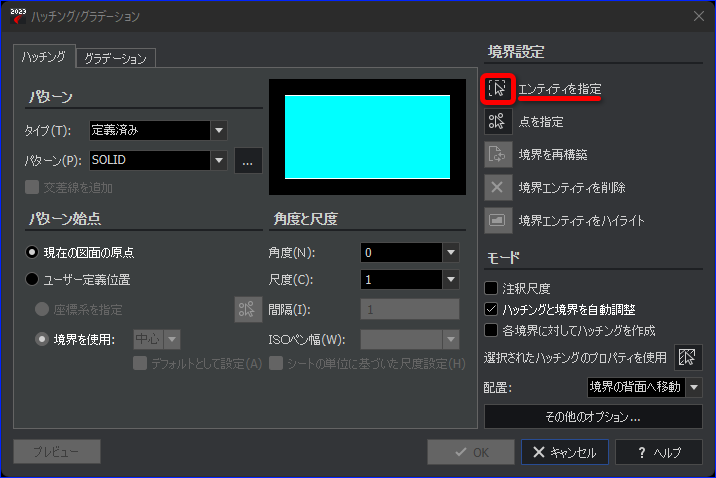

5.ダイアログの[エンティティを指定]ボタンをクリックします。

6.コマンドウィンドウに「境界エンティティを指定」と表示されるので、ハッチングを作成したいエンティティをクリックし Enter を押します。

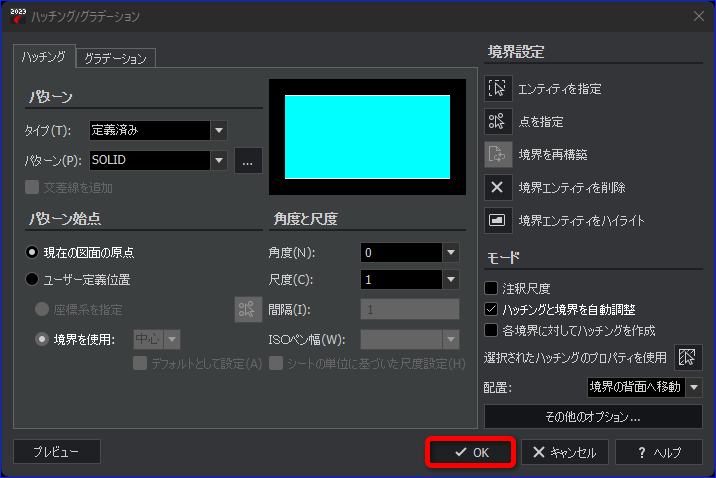

7.[OK]ボタンをクリックし、ダイアログを終了します。

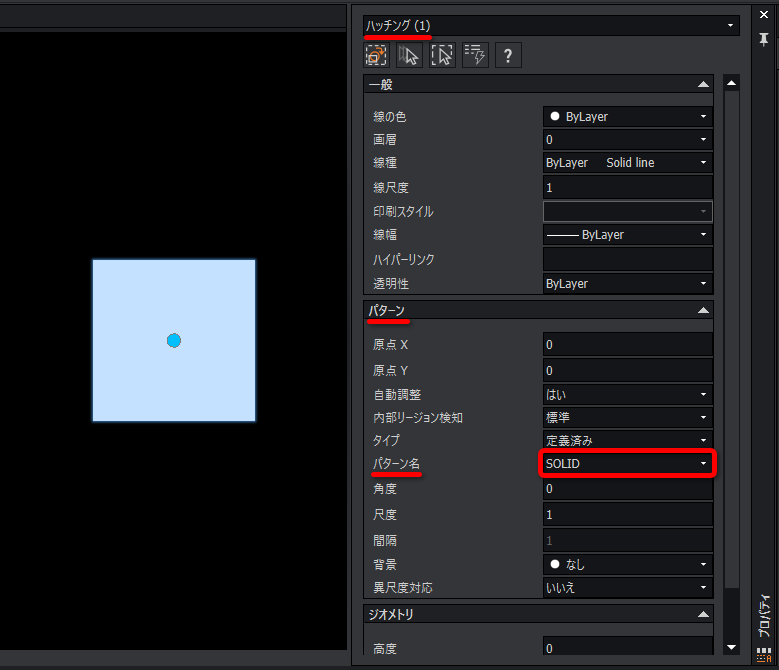

作成できました。



関連FAQ:

ハッチングの作成方法

ハッチングの領域変更を行いたい

既存のハッチングパターンの原点を変更する方法

ハッチングを[点を指定]で作成できない
