ハッチング［HATCH］コマンドを実行し「点を指定」すると、赤いマークが表示され消せなくなってしまいました。
解除する方法を教えてください。
ARES 2024 からハッチングの境界が開いている場合、［ハッチング- 開いた境界が見つかりました］というウィンドウが表示され、開いている箇所に赤い丸印が表示されるようになりました。
拡大すると境界が開いています。
赤い丸印を解除するには、［OK］ボタンをクリックしてウインドウを閉じてからコマンドを終了し、［REBUILD］または［REBUILDALL］コマンドを実行すると表示されなくなります。
下記手順で操作できます。
例として、再構築［REBUILD］コマンドを実行後、角トリム［JDX_CTRIM］コマンドを実行し修正します。
1.［OK］ボタンをクリックしてウィンドウを閉じます。
2.コマンドウィンドウに再度「内部の点を指定」と表示されるので、［Esc］キーを押してコマンドを終了します。

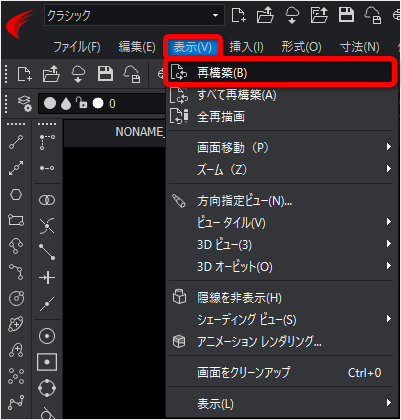

3.再構築［REBUILD］コマンドを実行します。
コマンド：
メニュー：
表示されなくなりました。

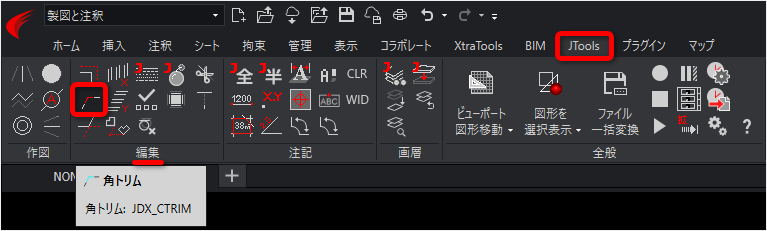

4.角トリム［JDX_CTRIM］コマンドを実行します。
コマンドの実行方法
リボン
メニュー
5.コマンドウィンドウに「最初の図形を指定」と表示されるので、1つ目のエンティティを指定します。
6.コマンドウィンドウに「2つ目の図形を指定」と表示されるので2つ目のエンティティを指定し Enter を押します。
エンティティが閉じました。

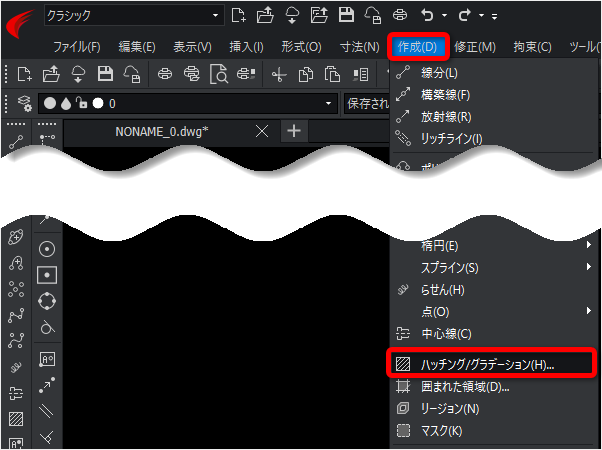

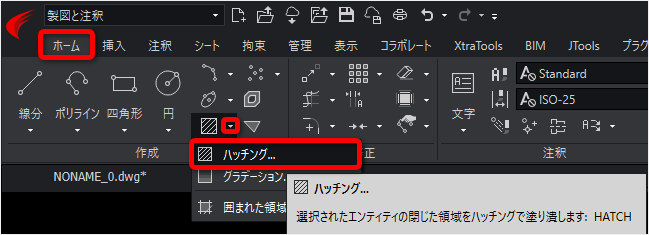

7.ハッチング［HATCH］コマンドを実行します。
コマンドの実行方法
リボン
メニュー
8.コマンドウィンドウに「内部の点を指定」と表示されるので、内部の点をクリックし Enter を押します。
作成できました。
関連 FAQ：
・ハッチングの作成方法
・ハッチングを［点を指定］で作成できない
