  6. /
  7. バッチ印刷で複数の図面をひとつのPDFにまとめたい

バッチ印刷で複数の図面をひとつのPDFにまとめたい

製品名
ARES Commander 2019 SP3~2020/2022
ARES Standard 2019 SP3~2020/2022
(青い星)

バッチ印刷で複数の図面をひとつの PDF にまとめられますか?



(青い星)

以前は、複数の図面を跨いでひとつの PDF に出力することは出来ませんでしたが
ARES 2019 SP3 から、それが可能となりました。
※ PDF をひとつの PDF(マルチシート)で出力する場合は、出力先を ARES 標準のビルトイン「PDF」に設定する必要があります。

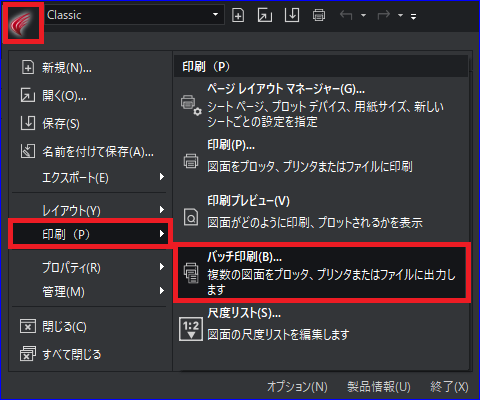

  1. [アプリケーションボタン]>[印刷]>[バッチ印刷]をクリックします。

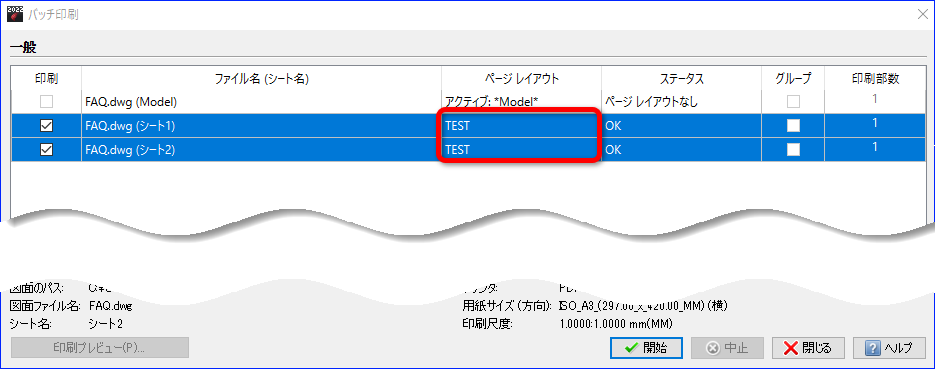

  2. 出力したいシートの左側の「印刷」にチェックを入れ
    「マルチシートPDFとしてパブリッシュ」にチェックを入れます。
    (バージョンによって表示が異なることがあります)


  3. [開始]ボタンをクリックします。



また、図面のシート(レイアウト)ごとに印刷設定はしているが、ビルトインPDFに設定していないという場合には、バッチ印刷用のページレイアウトを作成し、それをバッチ印刷のページレイアウトに設定することでマルチシートでの出力を行うことができます。

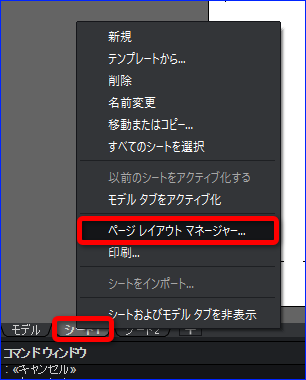

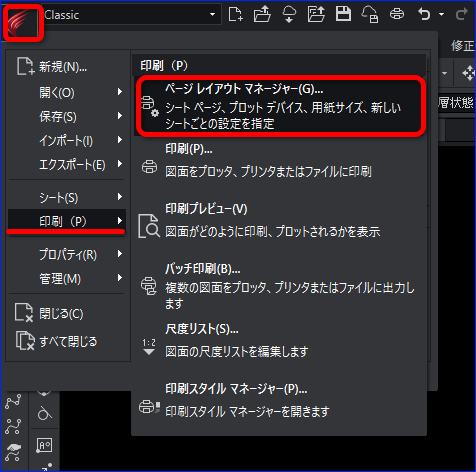

  1. 画面左上のアプリケーションボタンから[ページレイアウトマネージャー]をクリックするか、シートに切り替えてからアクティブなシートタブ上で右クリックし[ページレイアウトマネージャー]をクリックします。

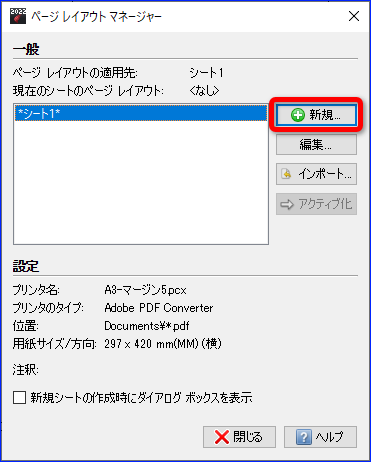

  2. [新規]ボタンをクリックします。


  3. 任意の名前を入力し[OK]ボタンをクリックします。

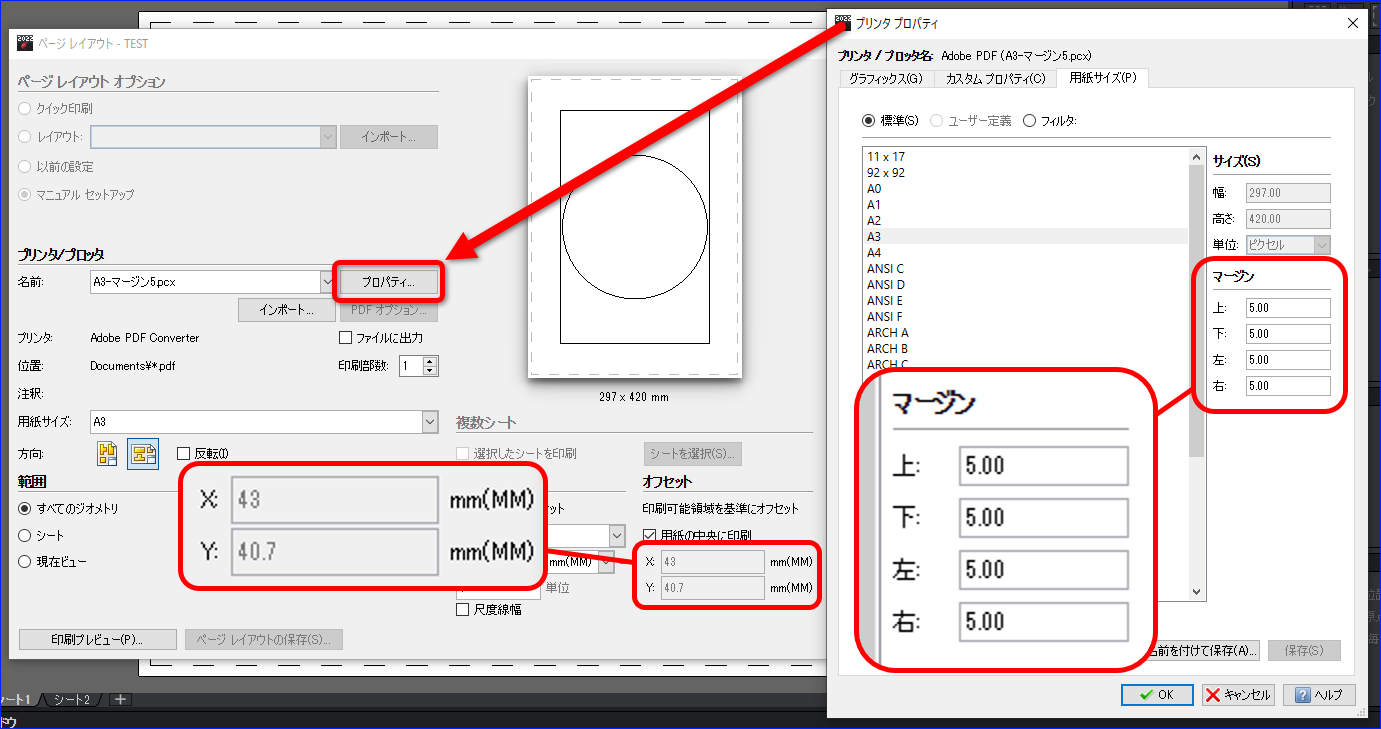

  4. プリンタ/プロッタの[プロパティ]ボタンをクリックし、現在設定しているプリンタ/プロッタのマージンを確認します。
    オフセット距離も確認します。

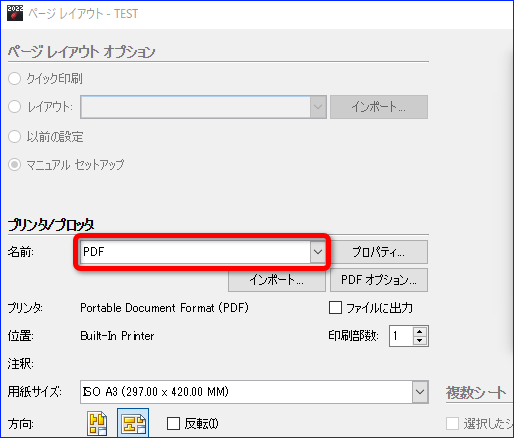

  5. プリンタ/プロッタを「PDF」にします。

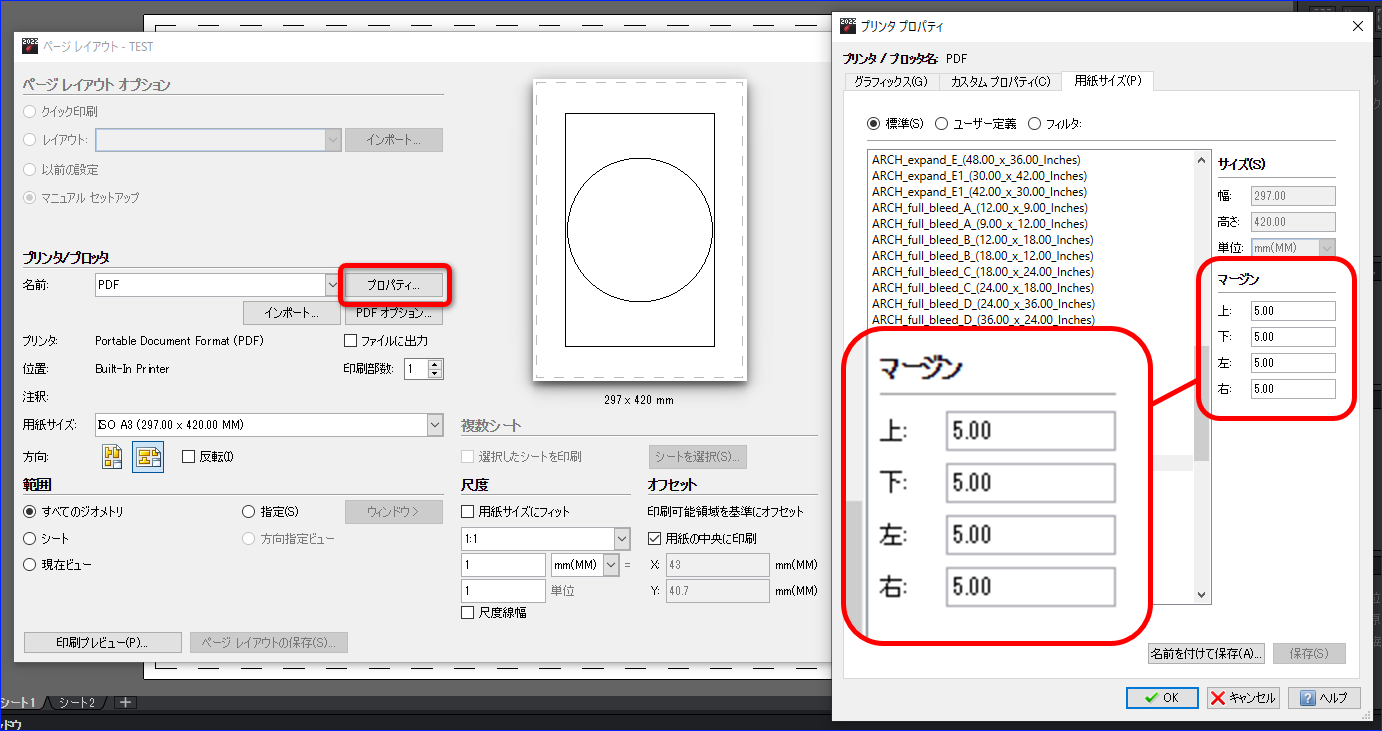

  6. [プロパティ]ボタンをクリックし、マージンを手順4で確認した値と同じにし[OK]ボタンをクリックします。

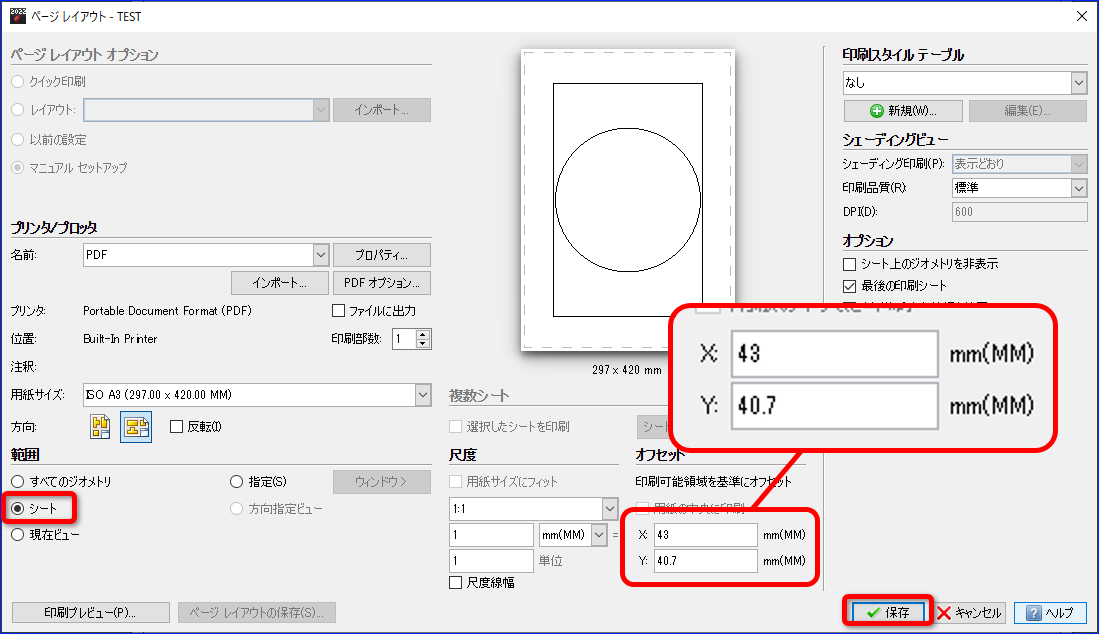

  7. 範囲の「シート」にチェックを入れ、オフセット距離を手順4で確認した値と同じにし[保存]をクリックします。


  8. [閉じる]ボタンをクリックします。


  9. バッチ印刷コマンドを実行し[バッチ印刷]ダイアログでページレイアウトを変更します。


  10. [PDFオプション]ボタンをクリックし「マルチシートPDFとしてパブリッシュ」をチェックします。

注意1:レイアウト通り出力するためには、用紙のマージンとオフセット距離が同じ設定のシートである必要があります。

注意2:手順7で印刷範囲を「シート」に設定しましたが、「ウィンドウ指定」で作成する場合は作成されたシートがどのシートでも同じ位置(座標)にある必要があります。

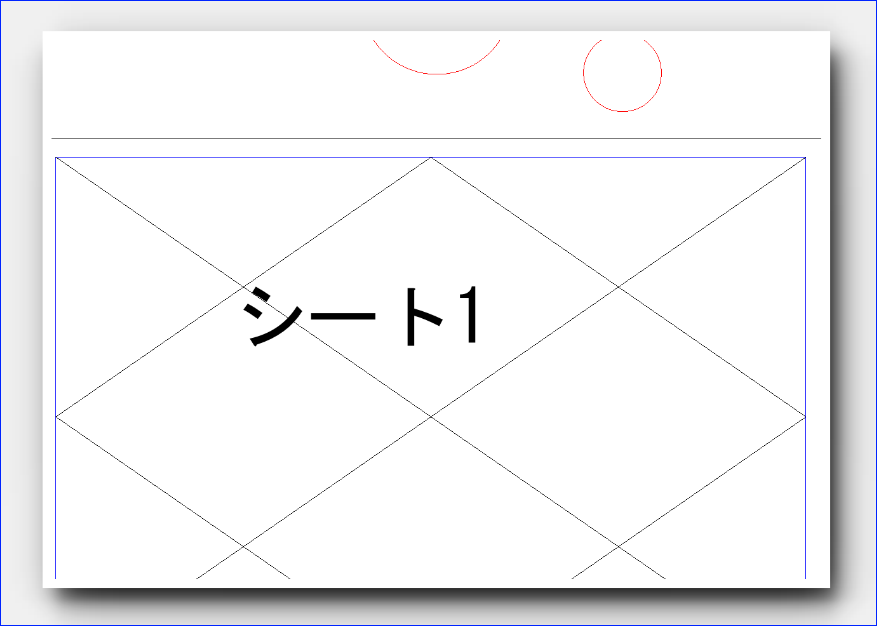

下図のように座標が異なる場所に作成されている場合は「ウィンドウ指定」でバッチ印刷を行うとズレて出力されてしまいます。

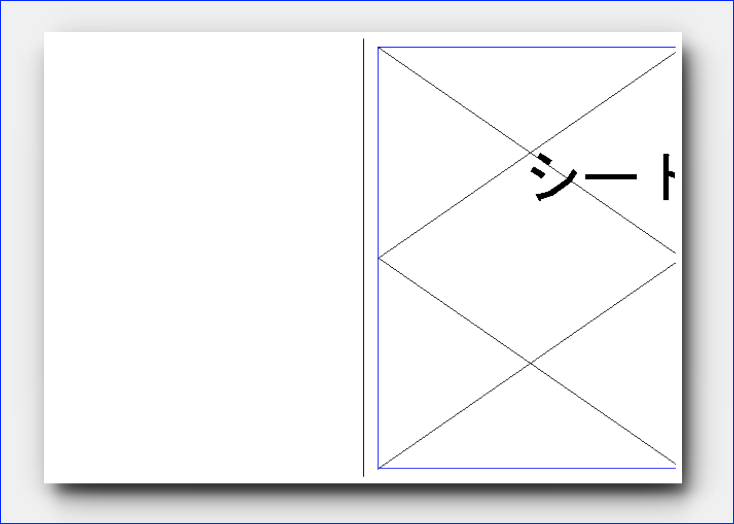

シート1の位置でウィンドウ指定したページレイアウトをシート2に使用すると下図のような結果になります。



また、「すべてのジオメトリ」を選択される場合はシートの外にエンティティがあるとズレて出力されてしまいますのでご注意ください。

バッチ印刷の印刷範囲設定は「シート」がお勧めです。
