  6. /
  7. パターン[PATTERN]コマンドの[パス]で分割数を指定して四角形の中に線を作成する方法

パターン[PATTERN]コマンドの[パス]で分割数を指定して四角形の中に線を作成する方法

製品名
ARES Commander 2024
ARES Standard 2024
ARES Mechanical 2023

パターン[PATTERN]コマンドの[パス]で分割数を指定して四角形の中に線を引く方法を教えてください。



下記手順で作成できます。
例として「5等分」にします。
※四角形が閉じたポリラインの場合は分解[EXPLODE]コマンドで一度分解し、パターン[PATTERN]コマンドでエンティティを作成後に結合[WELD]コマンドで結合してください。

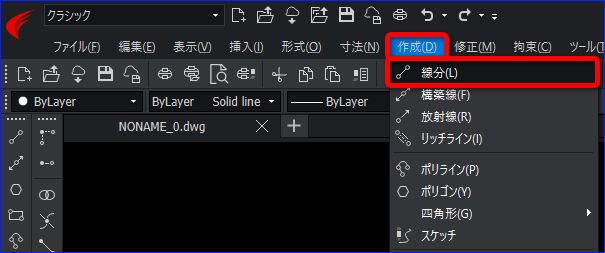

1.線分[LINE]コマンドを実行し基準となるエンティティを作成します。

コマンドの実行方法
リボン

メニュー

2.コマンドウィンドウに「始点を指定」と表示されるので、始点をクリックします。

3.コマンドウィンドウに[次の点を指定」と表示されるので、次の点をクリックし Enter を押します。

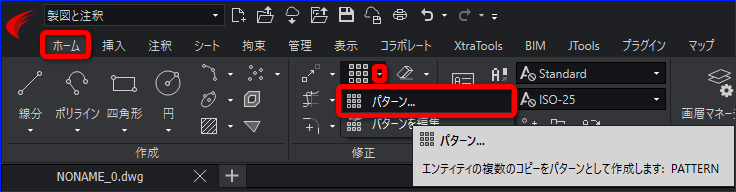

4.パターン[PATTERN]コマンドを実行します。

コマンドの実行方法
リボン

メニュー

5.[パターン]のダイアログが表示されるので、[パス]タブをクリックし、[選択]の[エンティティを指定]ボタンをクリックします。

6.コマンドウィンドウに「エンティティを指定」と表示されるので、手順 3で作成した基準となるエンティティをクリックし Enter を押します。

7.[パターン]ダイアログが表示されるので、[選択]の[パスを指定]ボタンをクリックします。

8.コマンドウィンドウに「パスを指定」と表示されるので、手順 6 で指定したエンティティを整列させるパス(エンティティ)をクリックし ます。

9.[パターン]ダイアログが表示されるので、[設定]の[パターン基準]を「均等分割」に指定します。

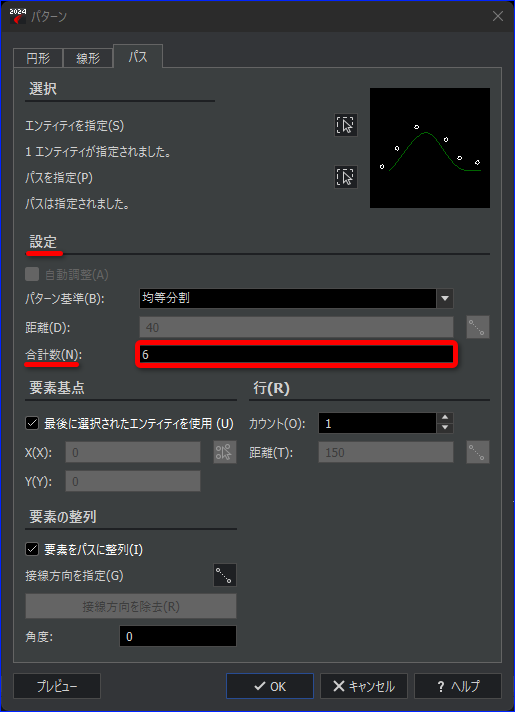

10.[設定]の[合計数]を指定します。
例として「6」と入力します。
※「分割数 + 1 」の値を入力します。

11.[要素基点]の[最後に選択されたエンティティを使用]をクリックしてチェックを外します。

12.[要素基点]の[基点を指定]ボタンをクリックします。

13.コマンドウィンドウに「パターンの基点を指定」と表示されるので、基点をクリックします。

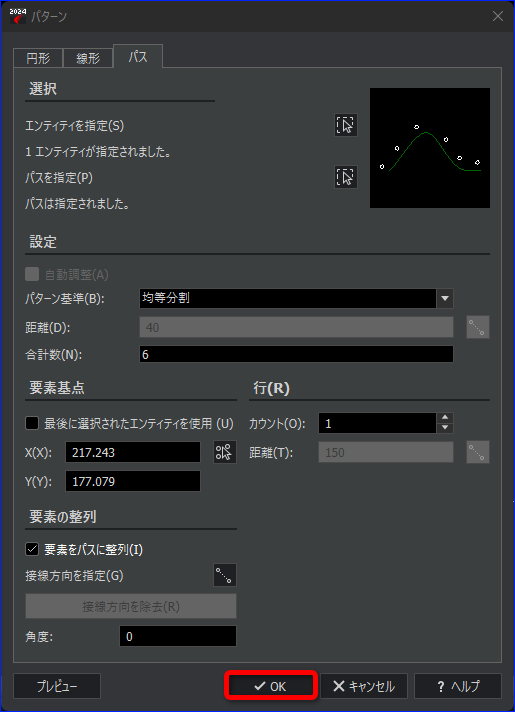

14.[パターン]ダイアログが表示されるので、[OK]ボタンをクリックしてダイアログを終了します。

作成できました。
