  6. /
  7. ビュータイル(ビューポート)の[標準尺度]を追加する方法

ビュータイル(ビューポート)の[標準尺度]を追加する方法

製品名
ARES Commander 2024
ARES Standard 2024
ARES Mechanical 2024

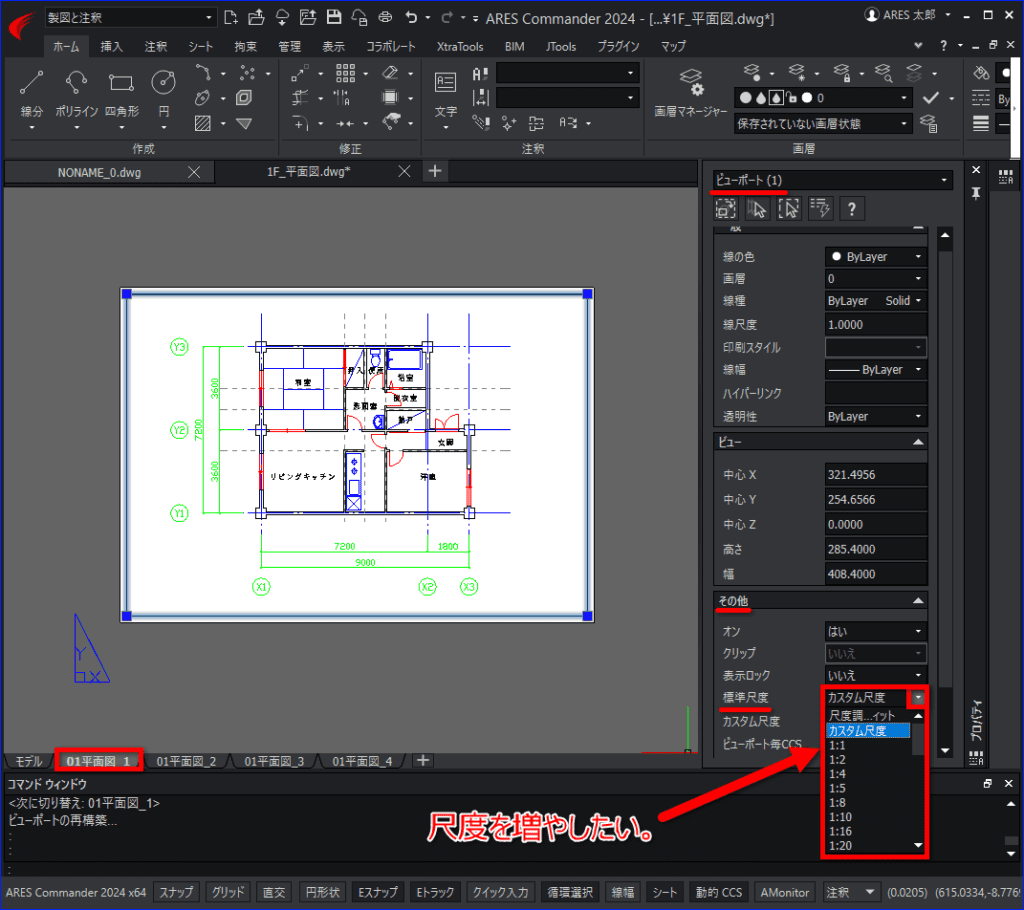

ビュータイル(ビューポート)の[標準尺度]を追加する方法が知りたいです。
操作方法を教えてください。





下記手順で作成できます。

例として「1/200」を追加します。

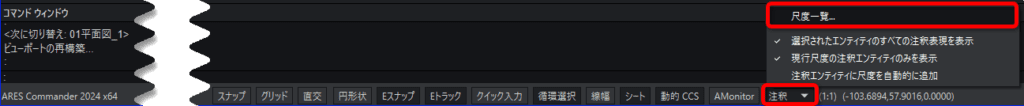

1.ステータスバーの[注釈]ボタンをクリックし、メニューの[尺度一覧]を選択します。

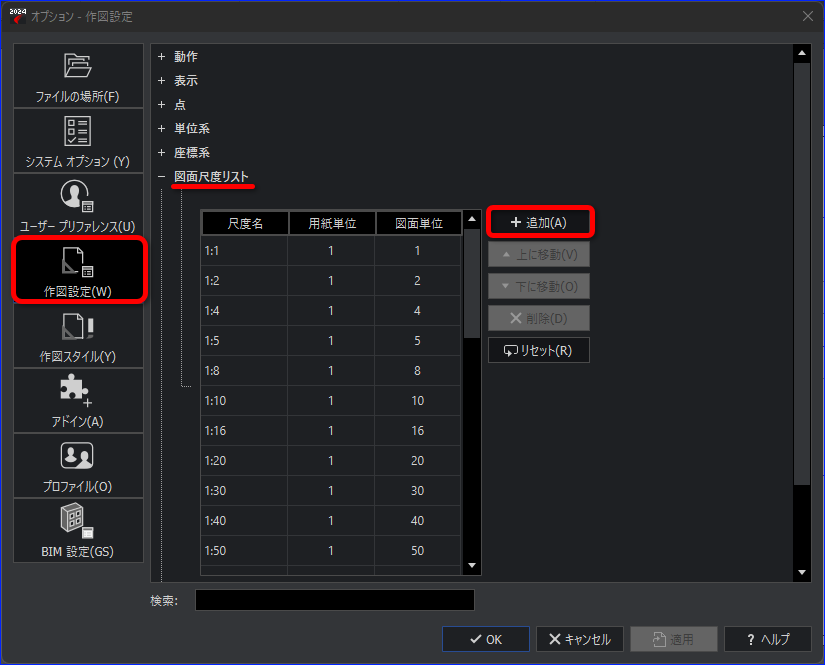

2.[オプション]の[図面尺度リスト]のダイアログが表示されるので、[追加]ボタンをクリックします。

3.[尺度名]に追加したい尺度の名前を入力します。
※標準尺度部分に表示される名前になります。

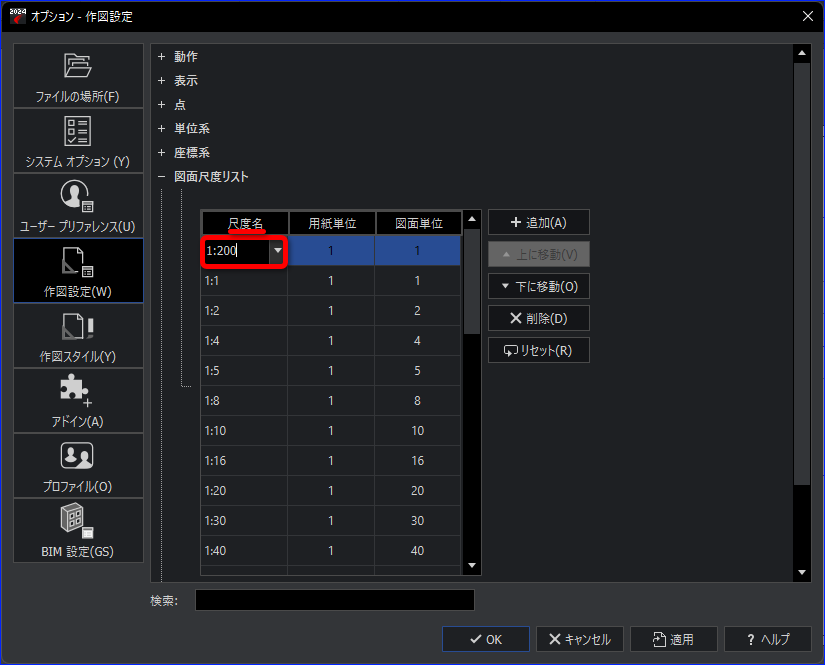

例として[1:200]と入力します。

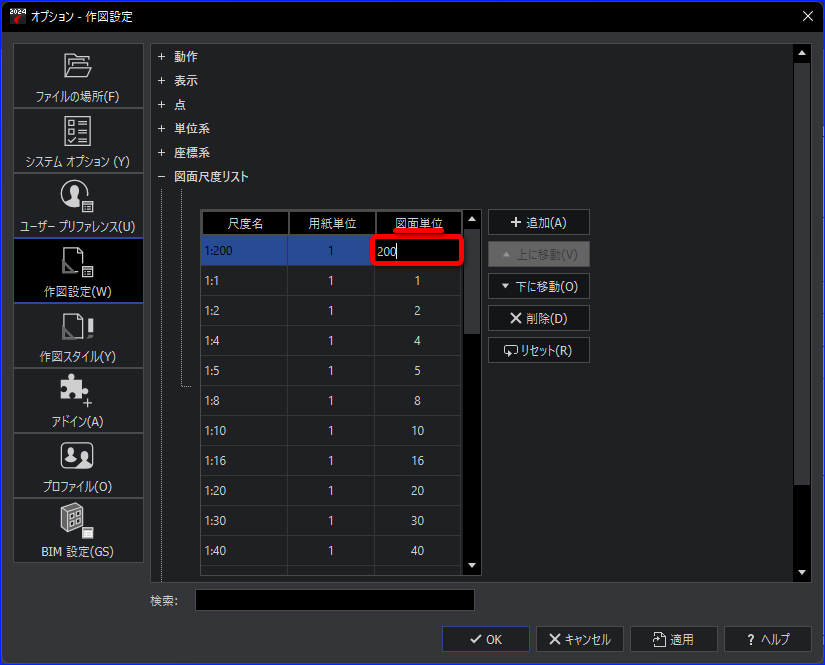

4.[図面単位]に値を入力します。
例として「1:200」の場合は「200」と入力します。

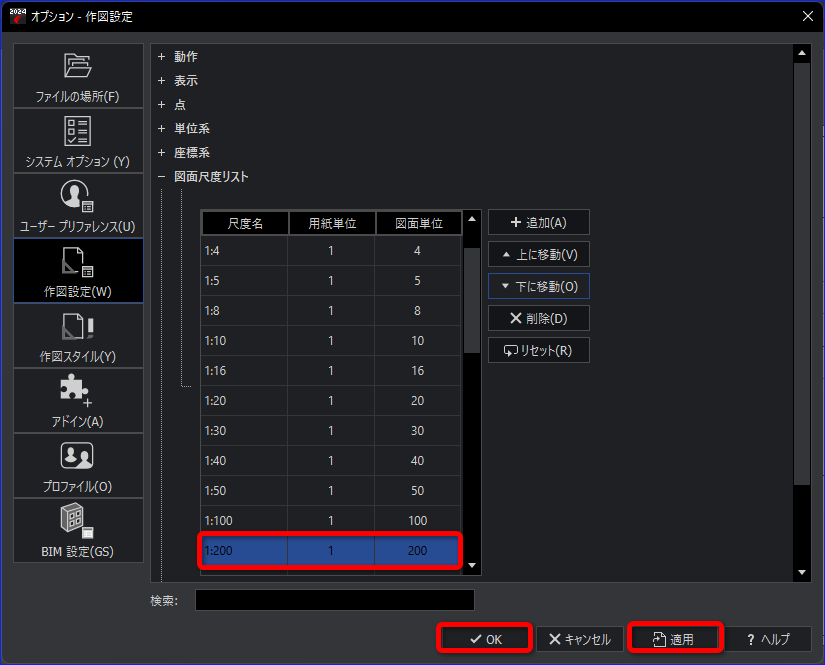

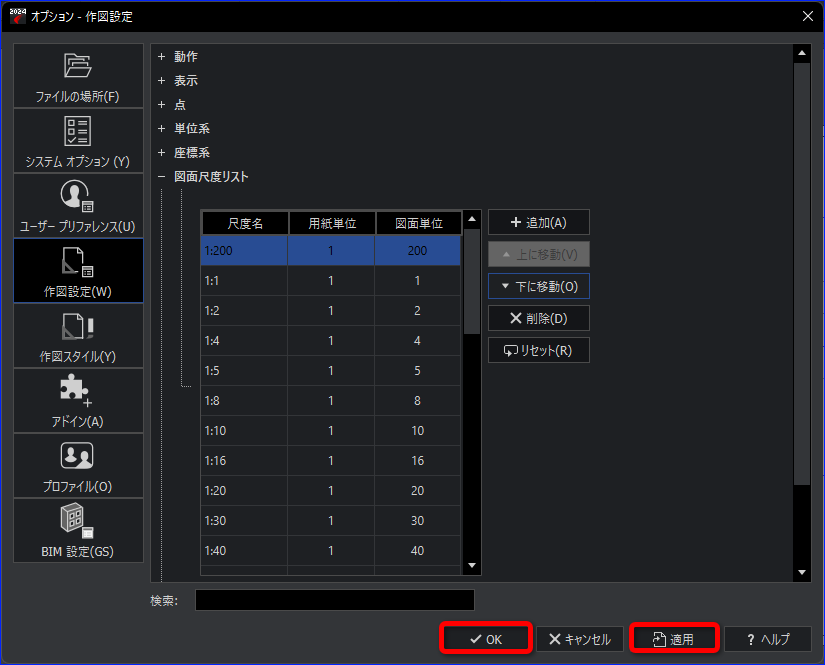

5.[適用]ボタンを押してから[OK]ボタンを押します。

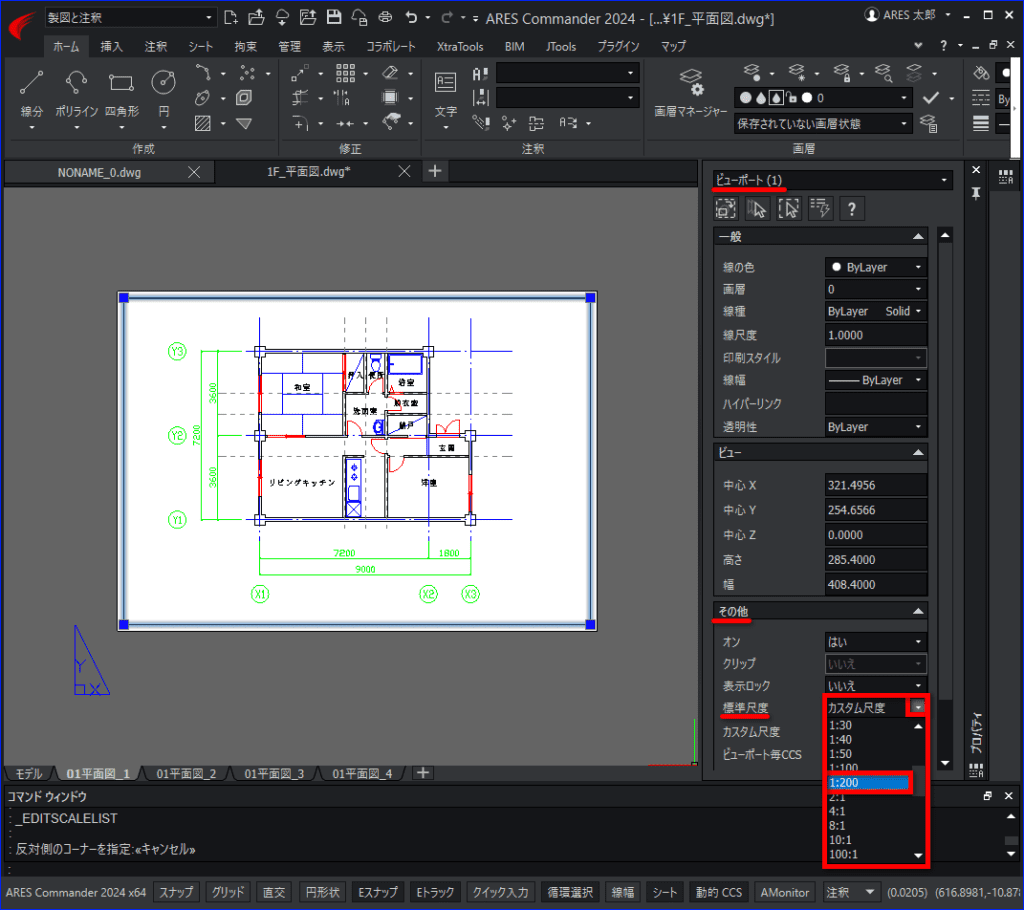

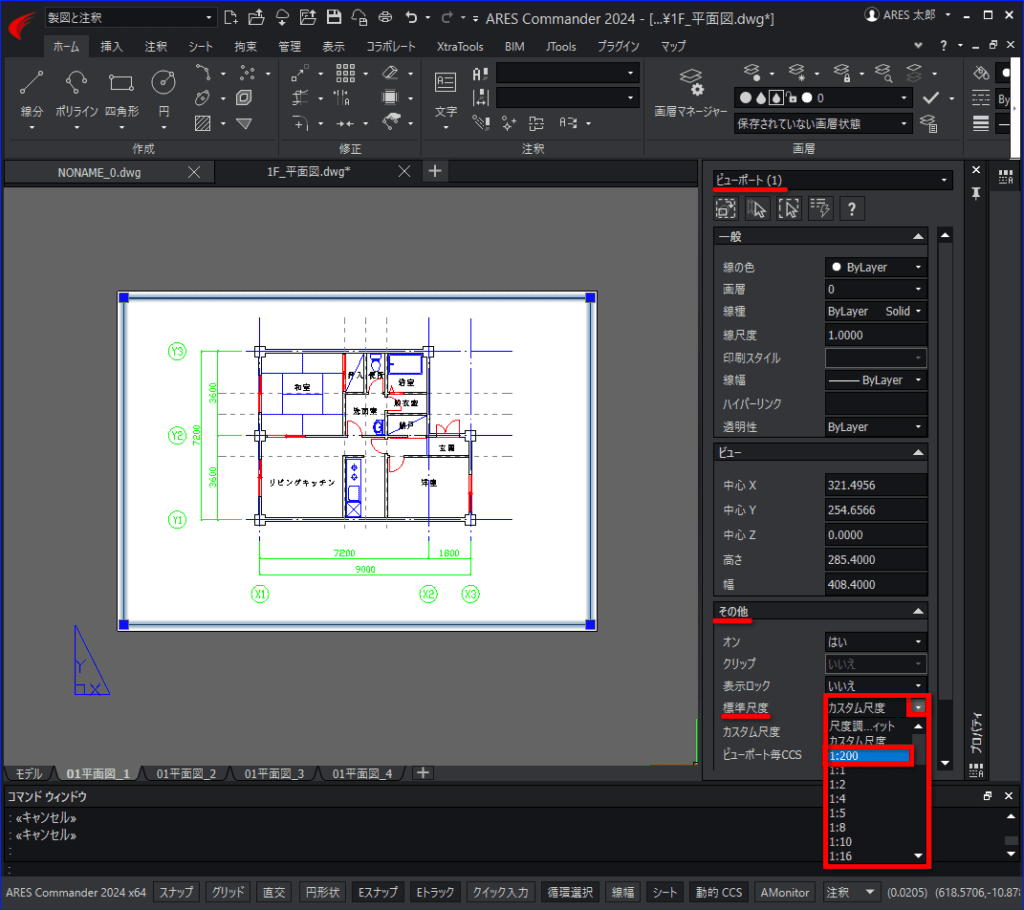

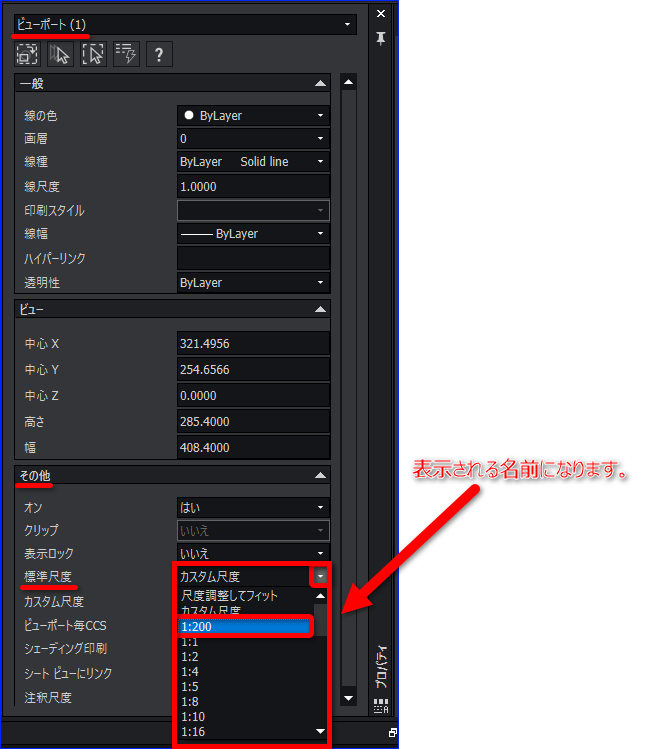

追加できました。

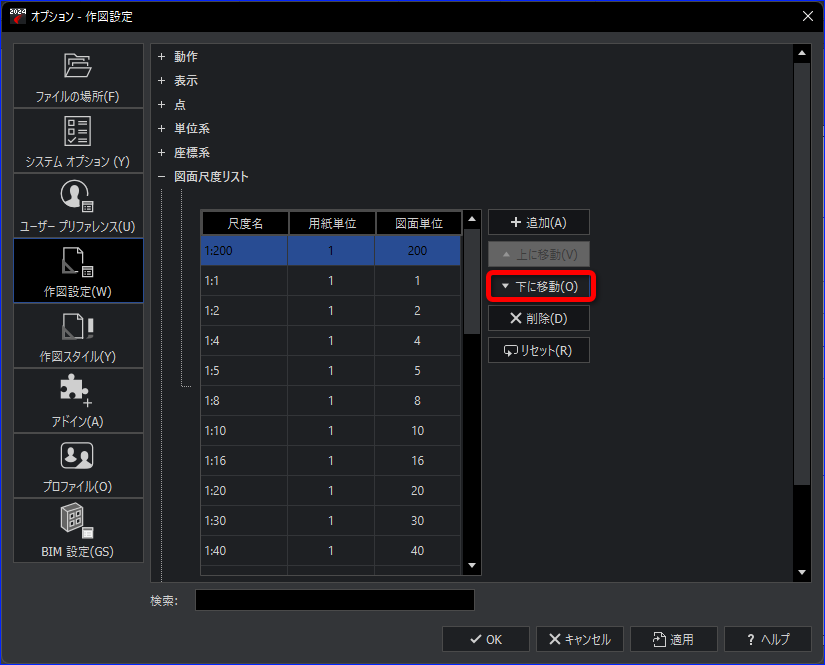

※表示順を変更する場合は、[図面尺度リスト]ダイアログの[下に移動]ボタンをクリックしていき[適用]ボタンを押してから[OK]ボタンを押します。
※上に移動できる場合は[上に移動]ボタンで上に移動できます。

※例として[1:100]の下に表示させます。

表示順が変わりました。
