ビュータイルをクリップ［CLIPVIEWPORT］コマンドで切り取り、印刷しない画層に設定したのですが出力すると表示されます。

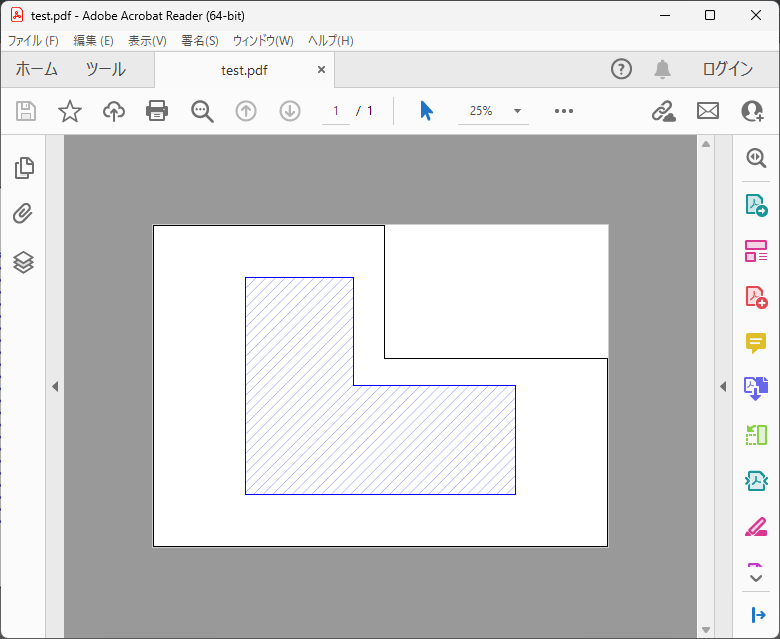

PDF：

※ビュータイルは、印刷しない設定の画層を選択しています。

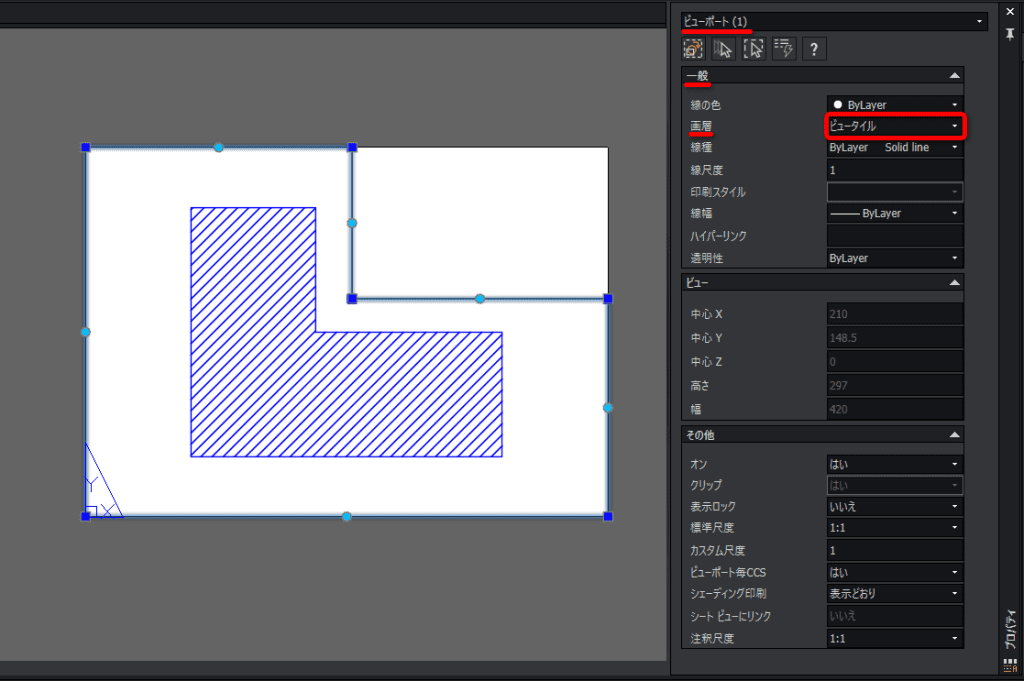

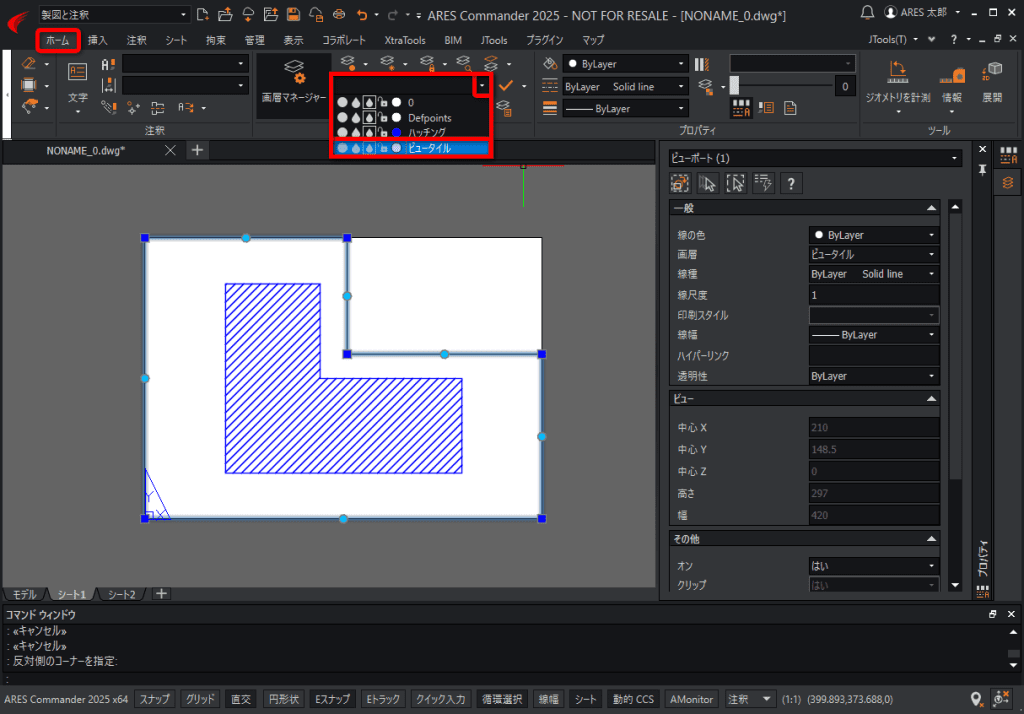

プロパティ：

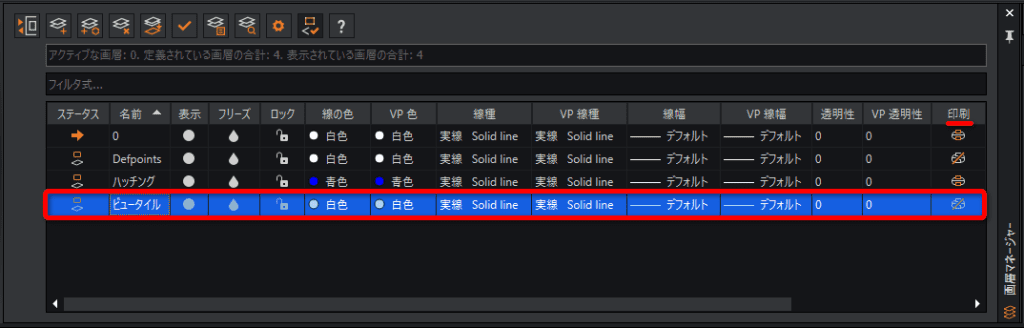

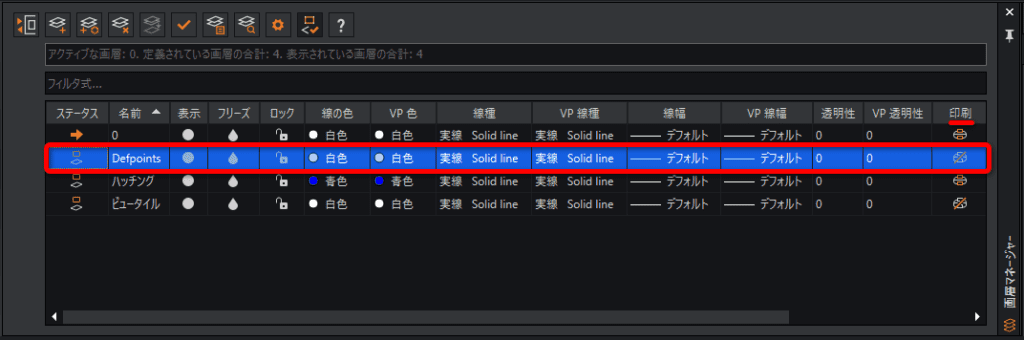

画層マネージャー：

表示しないように設定する方法を教えてください。

　

　

ビュータイルをクリップ［CLIPVIEWPORT］コマンドで「クリッピングエンティティを指定」の際、オプションの「ポリゴン（P）」を選択すると、アクティブな画層で同時にポリラインが作成されます。
※ポリラインが作成されるのは仕様となります。

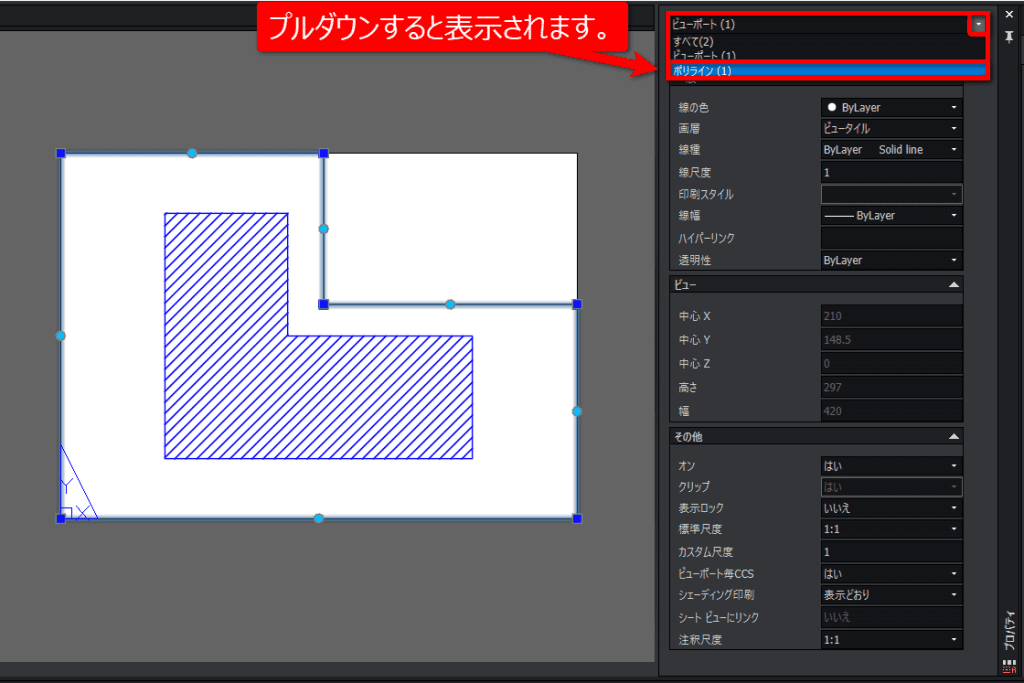

［プロパティ］パレットでも確認できます。

その為、アクティブな画層で印刷する設定の画層を選択している場合、出力するとクリップしたビュータイルと同じ位置にあるポリラインが表示されます。

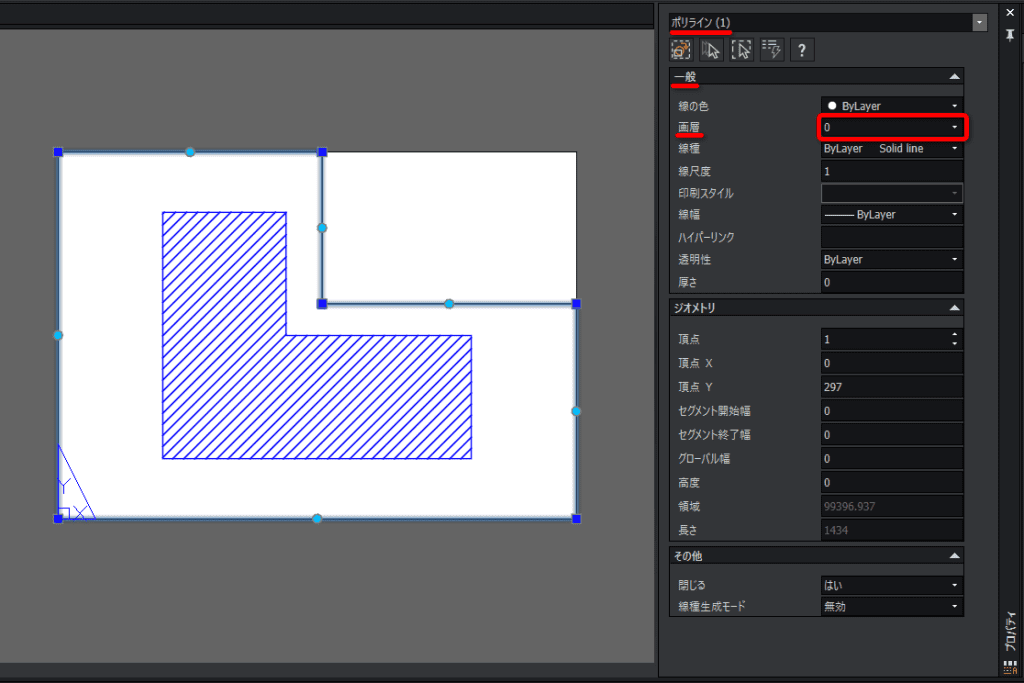

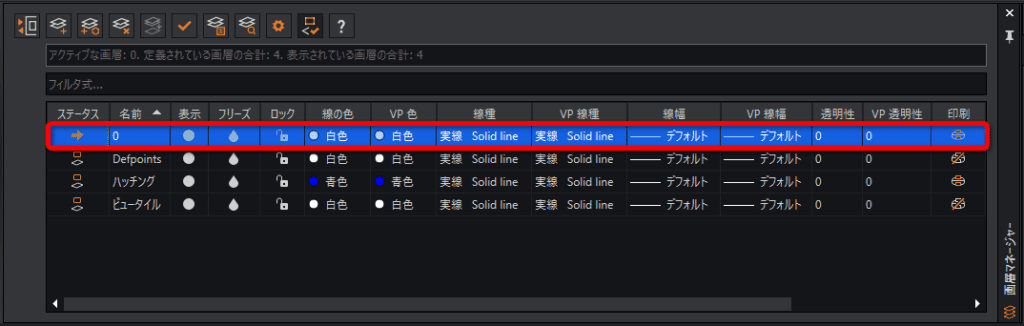

例の場合、同時に作成されたポリラインの画層が、アクティブな「0 画層」でエンティティを印刷する設定になっています。

※［プロパティ］パレットで、同時に作成されたポリラインの画層を印刷されない画層に変更し出力すると表示されなくなります。

　

下記手順で変更できます。
例として、画層名「0」から「Defpoints」（印刷されない設定）に変更します。

　

1.ビュータイルと同時に作成されたポリラインを選択します。

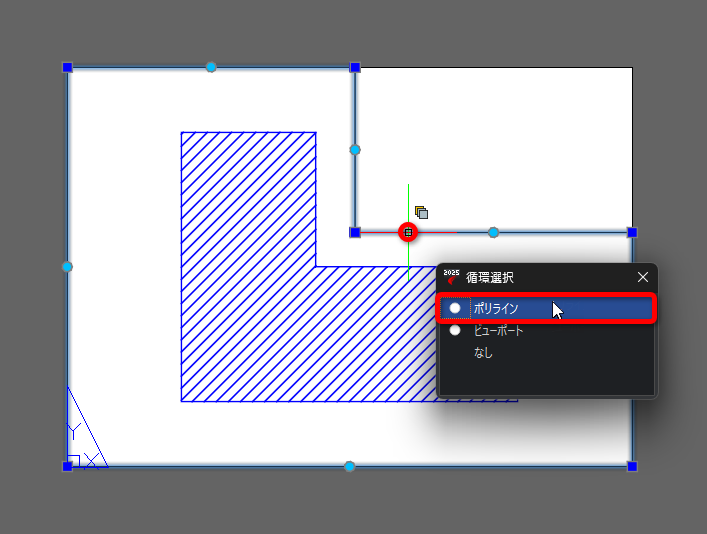

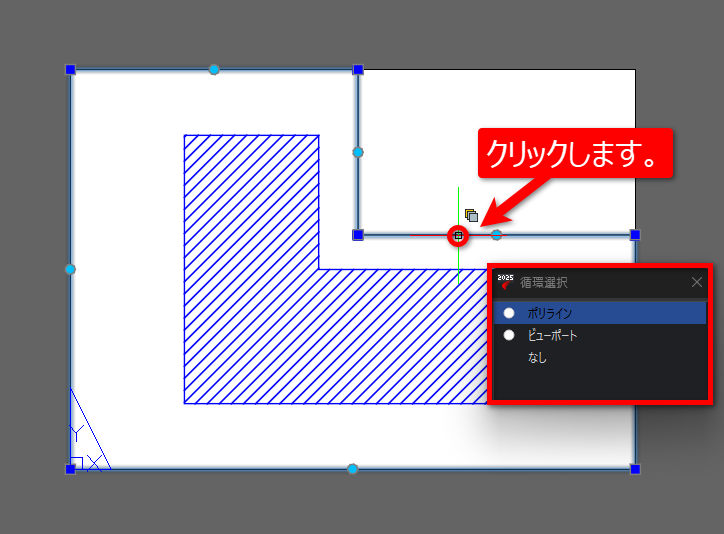

循環選択：

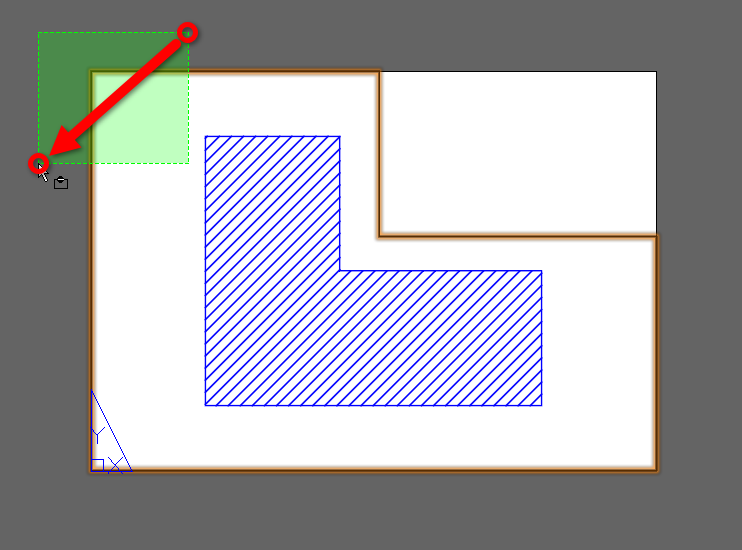

ビュータイルを交差選択：

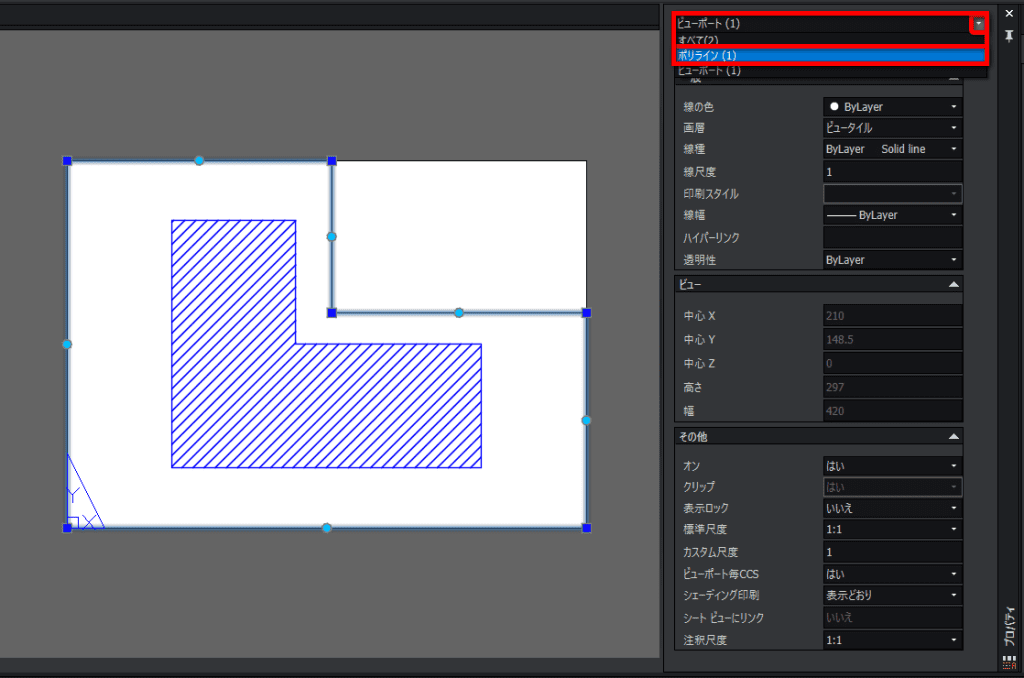

［プロパティ］パレットでポリラインを選択します。

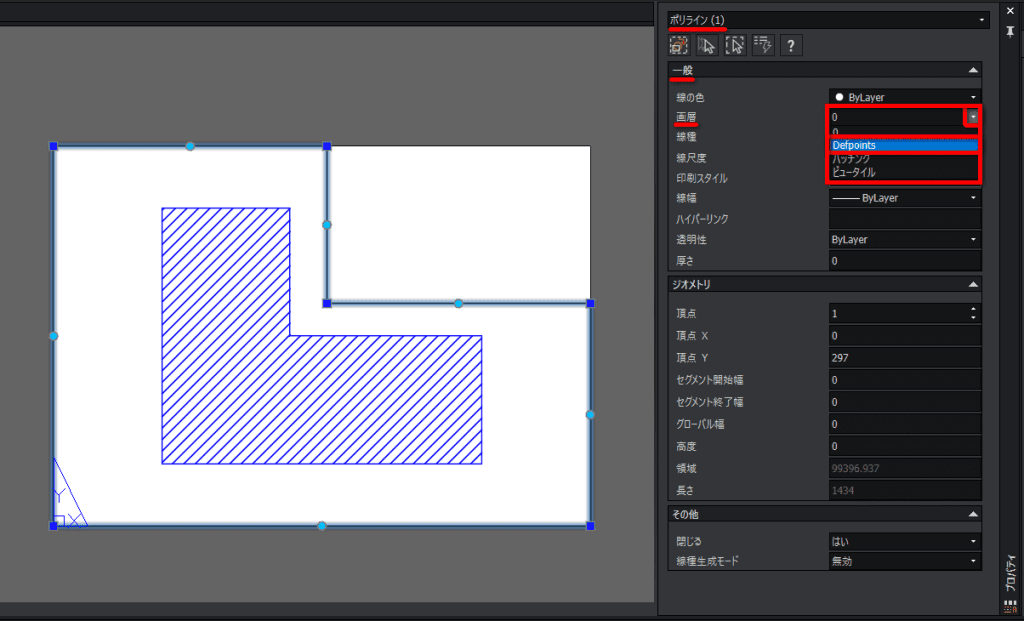

2.［プロパティ］パレットで［画層］を印刷されない画層に変更します。

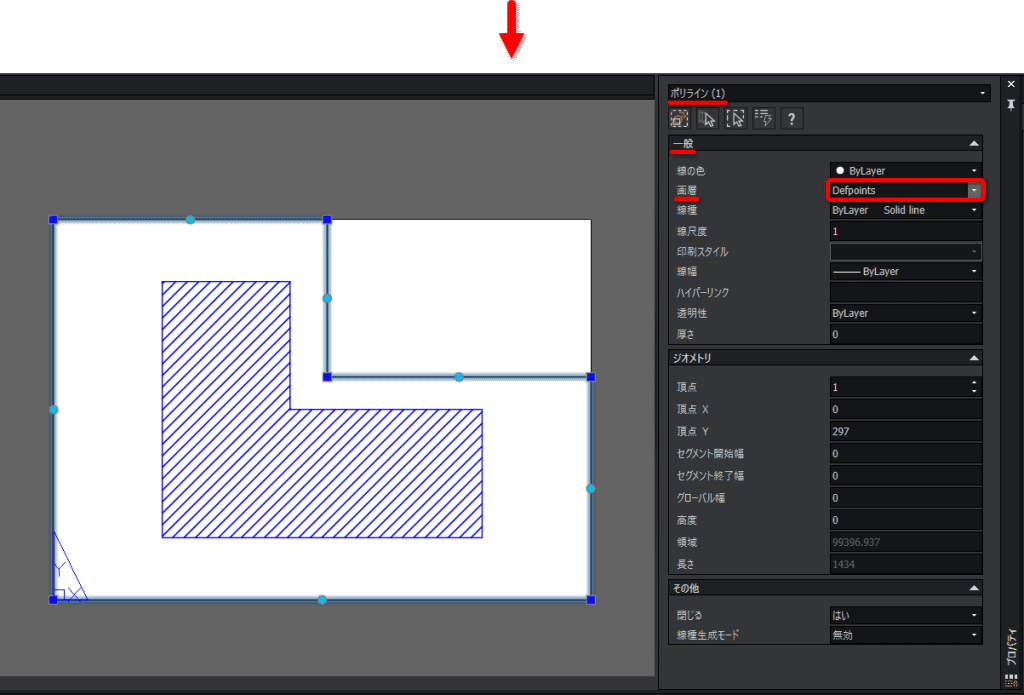

例として、画層名「0」から「Defpoints」に変更します。

3.印刷［PRINT］コマンドを実行します。

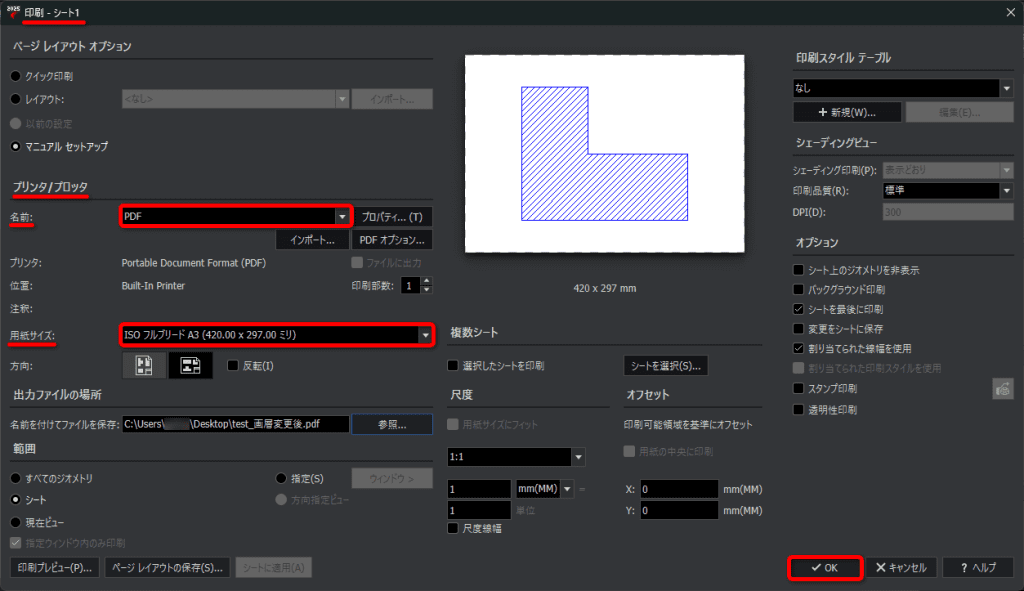

4.必要な個所を指定して［OK］ボタンを押します。
例として、PDF 「ISOフルブリード A3 （420 × 297）」に設定します。

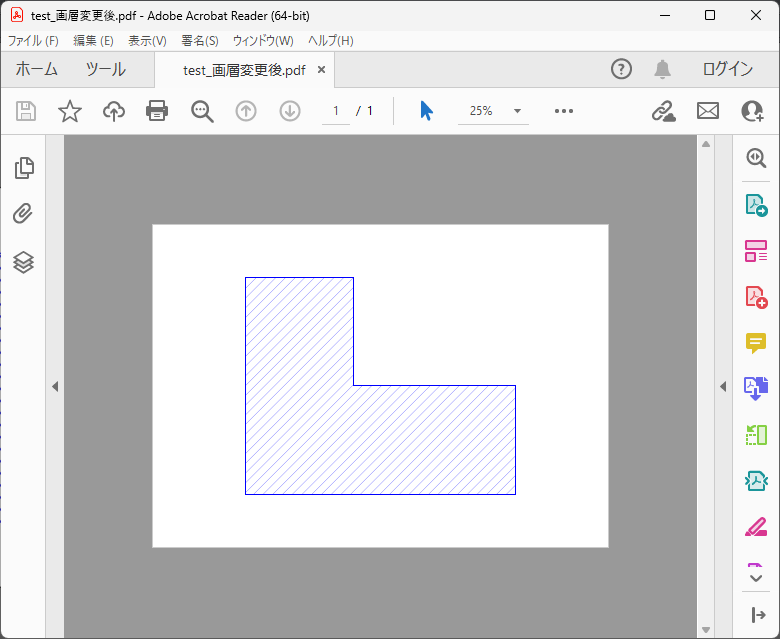

ポリラインが表示されなくなりました。

　

※交差選択でビュータイルを選択しパネルや画層ツールバーから変更すると、ビュータイルとポリラインを同じ画層に変更できます。

パネル：

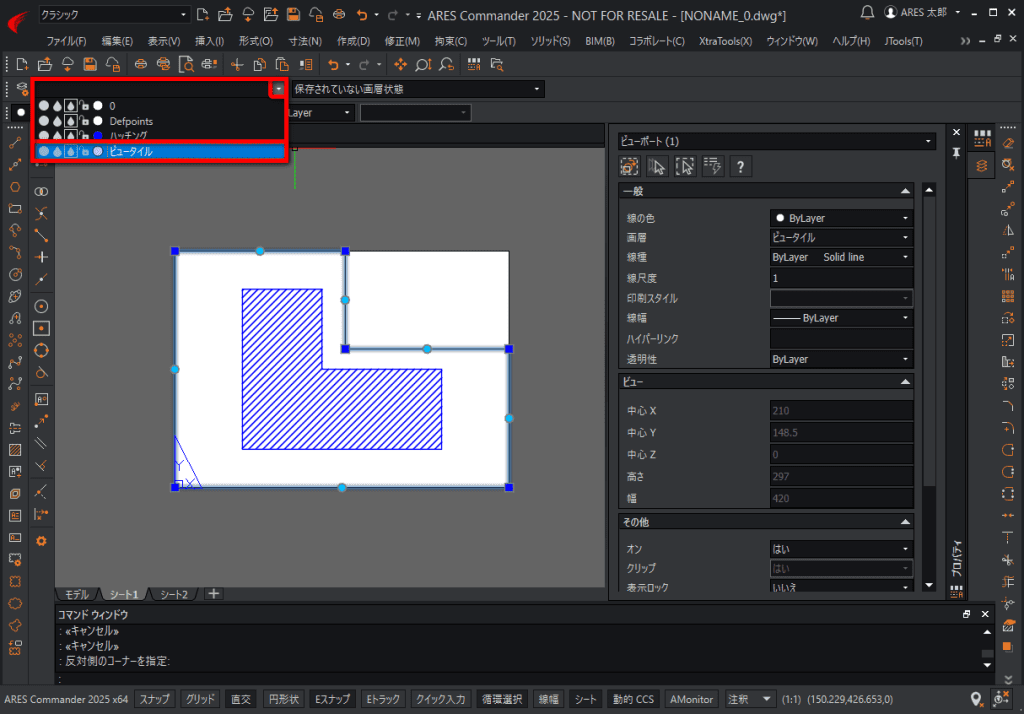

画層ツールバー：

　

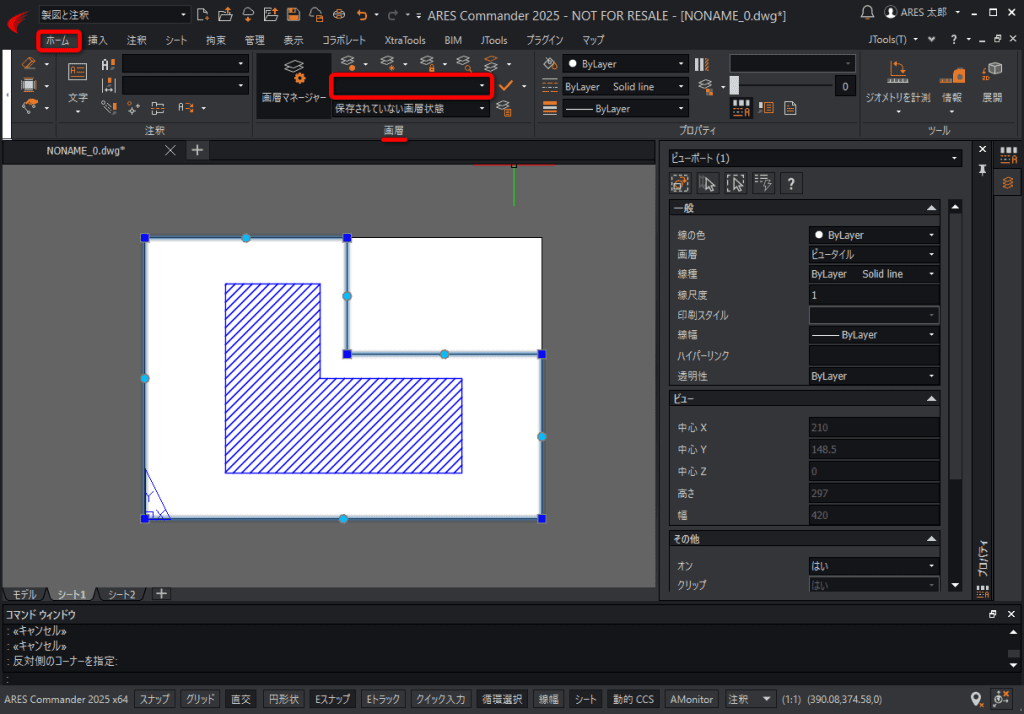

※エンティティを選択後、画層ツールバーに画層名が何も表示されていない場合は違う画層が選択されています。

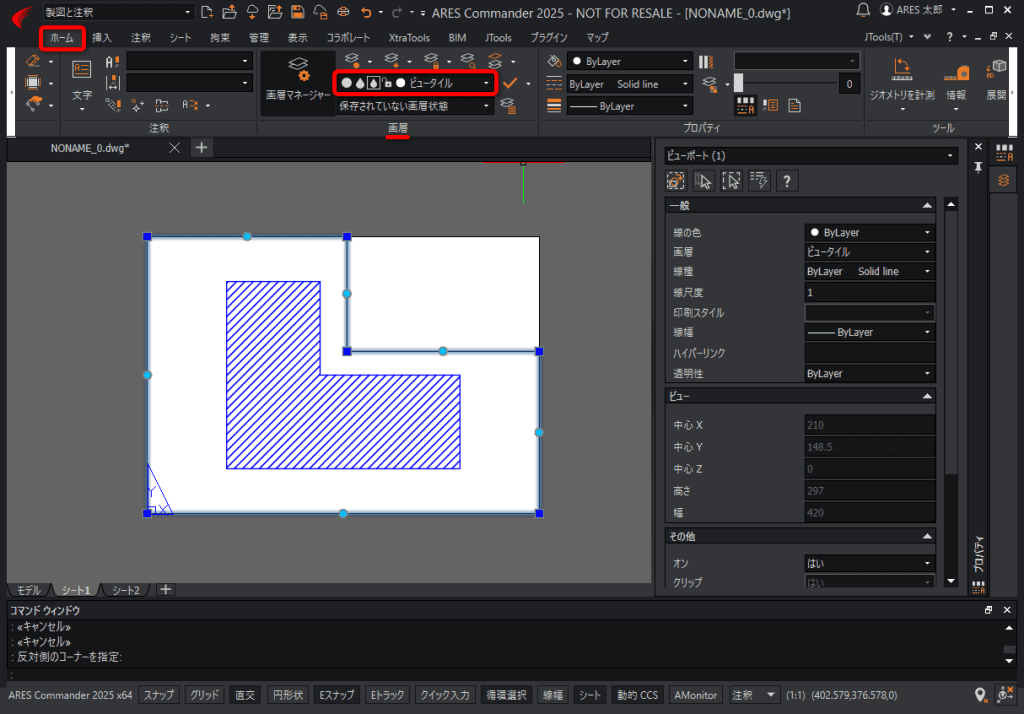

※同じ画層に設定すると画層名が表示されます。

　
