フィレット［FILLET］コマンドでエンティティを選択すると「線は同一線上にありません」と表示されて作成できません。
作成する方法を教えてください。

　

選択したエンティティの Z 値（高さ）が違う場合、「線は同一線上にありません」と表示され作成できません。

例の場合は、「B」 の線分にのみ Z 値（高さ）が設定されています。

B：

A：

※キーボードの［Shift ］キーを押しながらマウスホイールを長押ししてビューの位置を変更すると、エンティティが交差していません。

※Z 値（高さ）を同じ値に変更すると作成できます。
例として、「B」の線分の Z 値（高さ）を「0」に変更してフィレット［FILLET］コマンドを実行します。

　

1.［プロパティ］パレットを表示します。

2.［プロパティ］パレットで、フィレットに使用するエンティティの Z 値（高さ）を確認します。

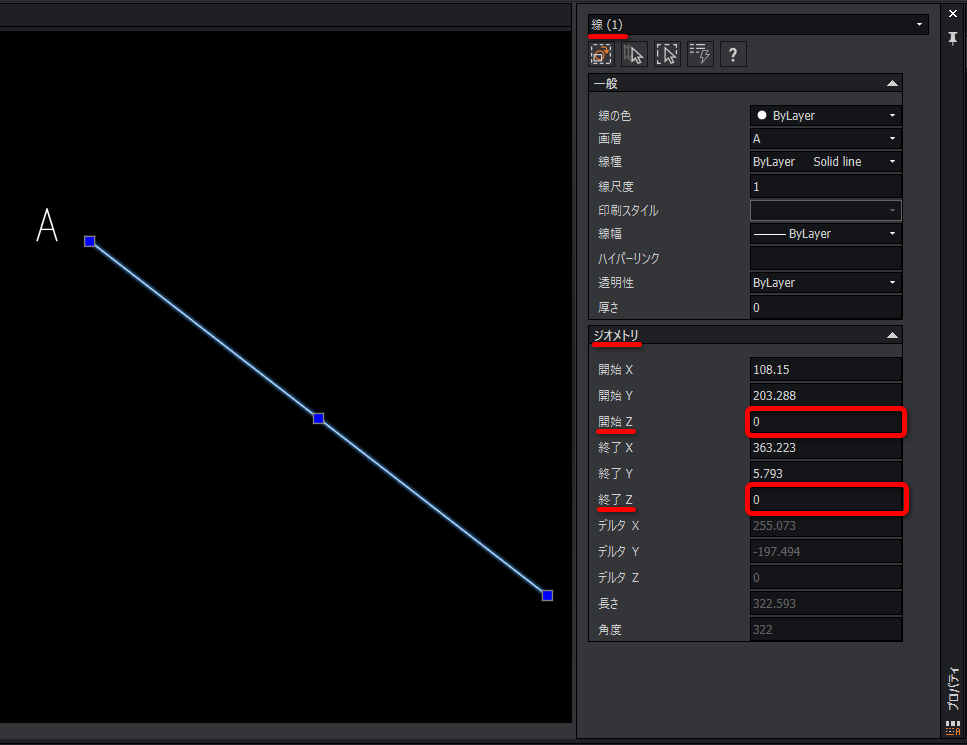

A：

B：

3.Z 値 （高さ）を変更するエンティティを選択し、［ジオメトリ］の項目の［開始 Z］と［終了 Z］を変更しないエンティティのZ 値（高さ）と同じ値に変更します。
例として、「B」の線分の Z 値（高さ）を「0」に変更します。

※高さの違う2つのエンティティを同時に選択して、［ジオメトリ］の項目の［開始 Z］と［終了 Z］を変更しても同じ値に設定できます。
※値が違う箇所が「可変」と表示されています。

※エンティティがポリラインの場合は、［プロパティ］パレットの［ジオメトリ］の項目の［高度］の値を変更してください。

4.フィレット［FILLET］コマンドを実行します。

5.コマンドウィンドウに「１つ目のエンティティを指定」と表示されるので、オプションの「半径（R）」の「R」と入力し Enter を押します。

6.コマンドウィンドウに「半径を指定」と表示されるので、半径の値を入力し Enter を押します。
例として、「30」と入力し Enter を押します。

7.再度、コマンドウィンドウに「1つ目のエンティティを指定」と表示されるので、１つ目のエンティティを指定します。

8.コマンドウィンドウに「2つ目のエンティティを指定」と表示されるので、手順 7 で指定したエンティティとは違うエンティティを指定します。

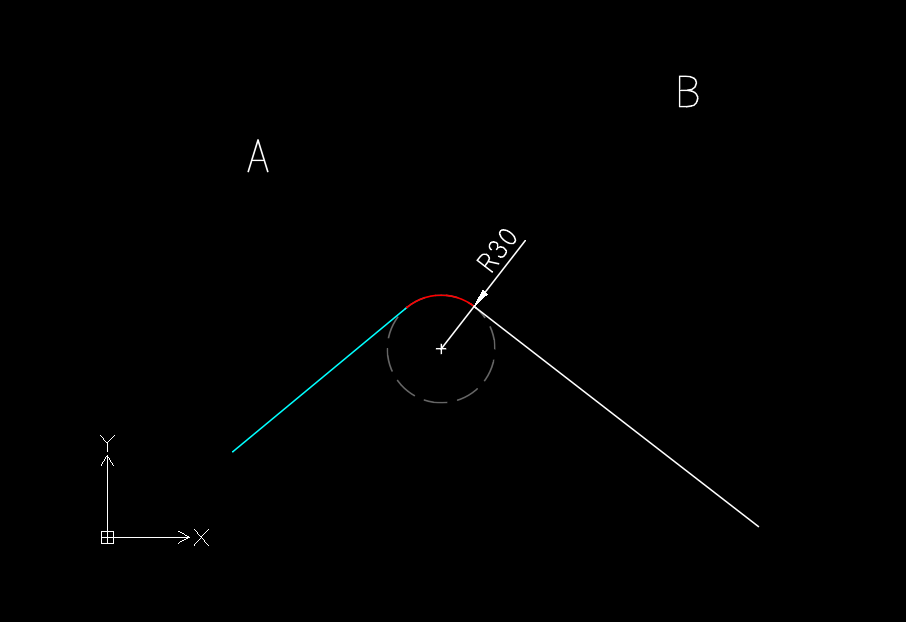

作成できました。

　
