フィレット［FILLET］コマンドを実行しても角が丸くなりません。（角が残ってしまう。）

角を丸くする方法を教えてください。

　

フィレット［FILLET］コマンドは、2本の直線の一部を円弧で置き換え、角を丸めることができます。
オプションの「トリムモード（T）」が「非トリム（N）」に設定されていると、フィレット円弧より外側にある線分を削除しません。

オプションの「トリムモード（T）」を「トリム（T）」に設定変更すると、フィレット円弧より外側にある線分（角）が削除されます。

下記手順で変更できます。

　

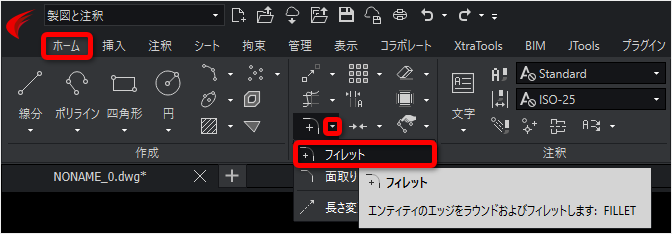

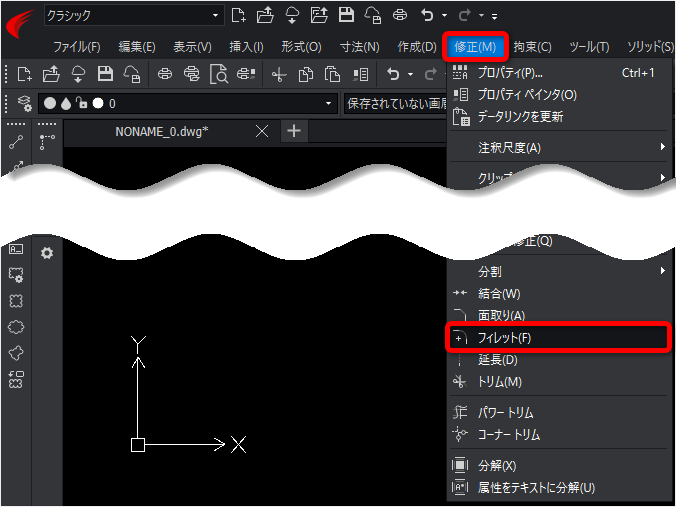

1.フィレット［FILLET］コマンドを実行します。

2.コマンドウィンドウに「1つ目のエンティティを指定」と表示されるので、オプションの「トリムモード（T）」の「T」と入力し Enter を押します。

3.コマンドウィンドウに「オプション指定」と表示されるので、「トリム（T）」の「T」と入力し Enter を押します。

4.コマンドウィンドウに「1つ目のエンティティを指定」と表示されるので、1つ目のエンティティを指定します。

5.コマンドウィンドウに「2つ目のエンティティを指定」と表示されるので、2つ目のエンティティを指定します。

外側にある線分が削除されました。

　
