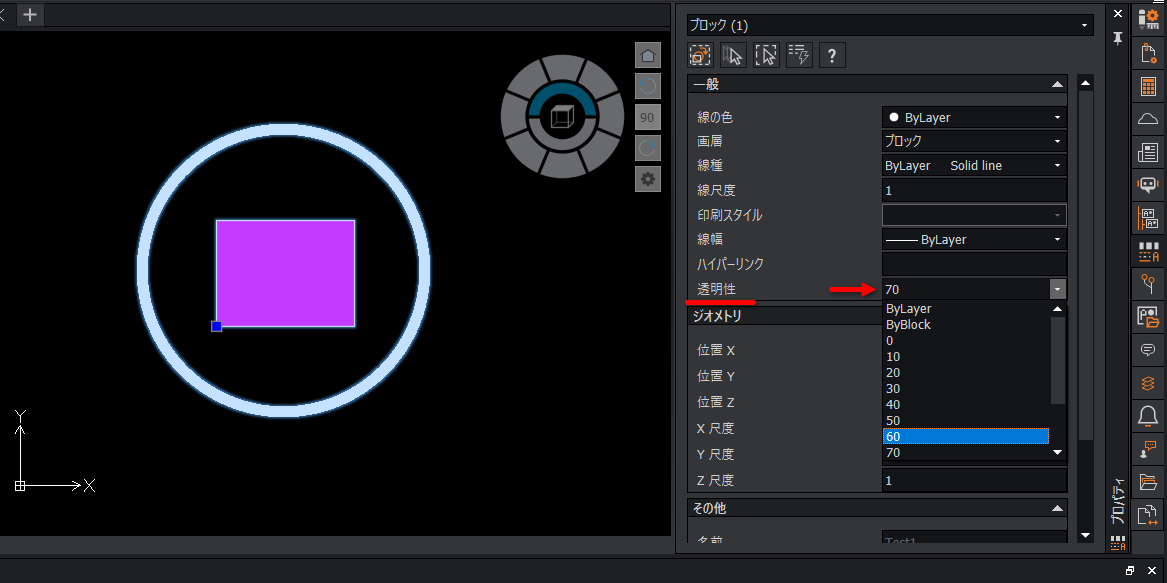

プロパティパレットで、ブロックの透明性を変更しても、ブロック内の線やハッチングに反映されません。
ブロック内の線やハッチング自体の設定を確認してください。
- ブロックをダブルクリックまたは、ブロック編集［EDITBLOCK］コマンドを起動するか、
ブロックを選択した状態で右クリックすると表示されるメニューの［ブロック編集］を選択します。 - 線やハッチングの透明性が、［ByLayer］や［0］など［ByBlock］以外の設定になっていないでしょうか。
- 設定を［ByBlock］に変更し、ブロック編集を閉じる［CBCLOSE］コマンド
または、右クリックメニューの［閉じる］を選択します。 - ブロックエディタのダイアログが表示されたら、［保存］ボタンをクリックします。
プロパティパレットの透明性が反映するようになります。
※線やハッチングの透明性を［ByLayer］に設定した場合は、それぞれが属している画層で設定されている透明性が反映します。
