プロパティペインタ［PROPERTYPAINTER］コマンドで、上線付き寸法値の設定がコピーできません。
上線付き寸法値に変更する方法を教えてください。
プロパティペインタ［PROPERTYPAINTER］コマンドでコピーできるものは、コマンドを実行中に右クリックの［設定］にある項目のみとなります。
※寸法スタイルの中には上線の設定がないため、上線をコピーすることはできません。
寸法値に上線を付けたい寸法を全て選択して、［プロパティ］パレットの「文字上書き」の項目に %%o<> と入力すると一括で上線付きの実寸に変更できます。
または、寸法パレットで %%o<> で設定した寸法を一つ［お気に入りを保存］で保存し、
［お気に入り一覧］から上線付き寸法値に変更できます。
下記手順で変更できます。
例として、寸法スタイルをすべて「寸法test」に変更して上線付き寸法値に変更します。
もくじ：
①［プロパティ］パレットから変更する方法
②寸法パレットから変更する場合
【①［プロパティ］パレットから変更する方法】
1.プロパティペインタ［PROPERTYPAINTER］コマンドを実行します。
メニュー
2.コマンドウィンドウに「ソースエンティティを指定」と表示されるので、基準になる寸法エンティティを指定します。
3.コマンドウィンドウに「目的エンティティを指定」と表示されるので、オプションの「設定（S）」の「S」と入力し Enter を押します。
4.［プロパティ ペインタ］ダイアログが表示されるので、コピーする項目を選択し［OK］ボタンを押します。

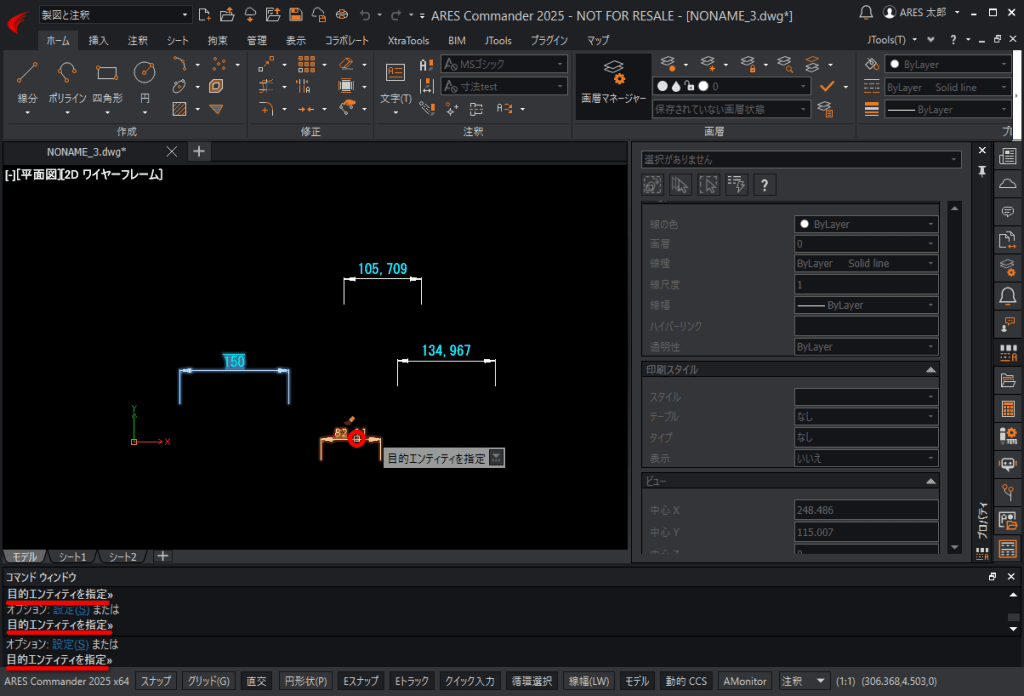

5.再度、コマンドウィンドウに「目的のエンティティを指定」と表示されるので、変更したい寸法エンティティをクリックしていきます。
6.すべて指定できたら Enter を押します。

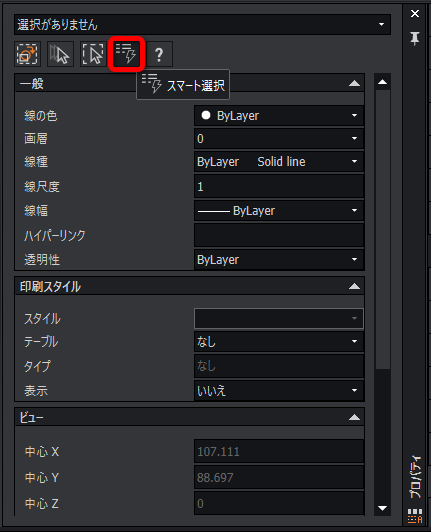

7.スマート選択［SMARTSELECT］コマンドを実行します。
コマンド：
［プロパティ］パレット：

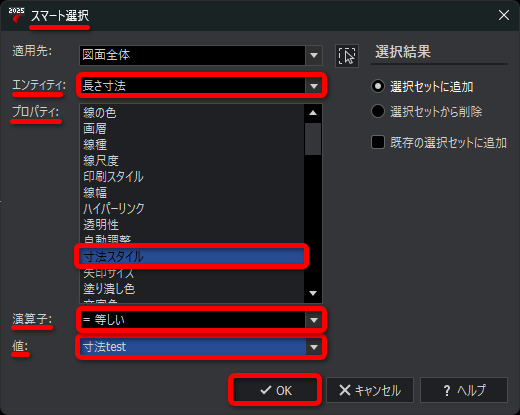

8.［スマート選択］ダイアログが表示されるので、［エンティティ］の項目を「長さ寸法」、［プロパティ］の項目を「寸法スタイル」、［演算子］の項目を「＝等しい」、［値］の項目を手順 8 で変更した寸法スタイルに設定し ［OK］ボタンを押します。
同じ寸法スタイルの寸法エンティティがすべて選択されました。

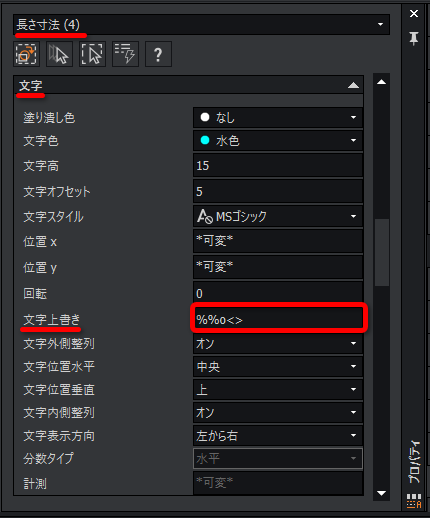

9.［プロパティ］パレットの［文字上書き］の項目に %%o<> と入力し Enter を押します。
すべて上線付き寸法値に変更できました。
※「文字上書き」になりますが、関連するエンティティが変更になった場合でも値は固定されず追従します。（寸法の「自動調整」が有効の場合）
【②寸法パレットから変更する場合】
1.プロパティペインタ［PROPERTYPAINTER］コマンドを実行します。
メニュー
2.コマンドウィンドウに「ソースエンティティを指定」と表示されるので、基準になる寸法エンティティを指定します。
3.コマンドウィンドウに「目的エンティティを指定」と表示されるので、オプションの「設定（S）」の「S」と入力し Enter を押します。
4.［プロパティ ペインタ］ダイアログが表示されるので、コピーする項目を選択し［OK］ボタンを押します。
5.再度、コマンドウィンドウに「目的のエンティティを指定」と表示されるので、変更したい寸法エンティティをクリックしていきます。
6.すべて指定できたら Enter を押します。
7.手順 6 で変更した寸法エンティティを一つだけ選択します。
8.寸法パレットのアイコンが表示されるのでカーソルを合わせます。
9.寸法パレットの［寸法値］に %%o<> と入力します。
10.寸法パレットの［お気に入りを保存］ボタンを押します。
11.［お気に入りを保存］ダイアログが表示されるので、名前を指定し［OK］ボタンを押します。
例として、「上線付き」とします。
12.キーボードの［Esc］キーを押して寸法エンティティの選択を解除します。
13.手順 7 で選択した寸法エンティティ以外で寸法値に上線を付けたい寸法エンティティを1つ選択します。
14.寸法パレットのアイコンが表示されるのでカーソルを合わせます。
15.寸法パレットの［お気に入り一覧］ボタンをクリックします。

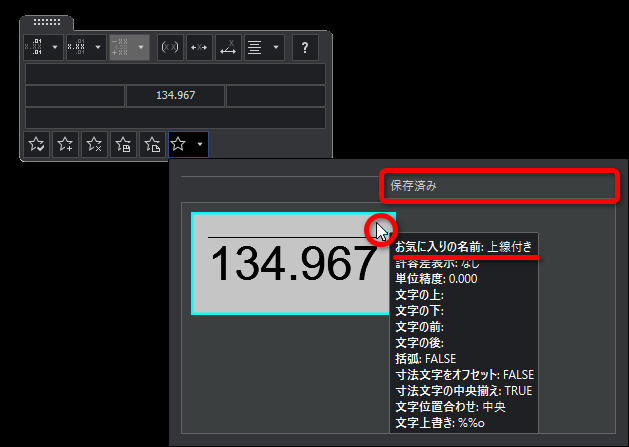

16.［保存済み］タブをクリックしてプレビュー表示にカーソルを合わせ、手順 11 で保存したお気に入りの名前のものをクリックします。
上線付き寸法値に変更できました。
