ヘッドアップツールバーの操作方法

製品名
ARES Commander 2023/2024
ARES Standard 2023/2024
ARES Mechanical 2023

エンティティを選択すると表示されるツールバーの操作方法を教えてください。



[ヘッドアップツールバー]は、8個のコマンドが表示されます。
※デフォルトでは、「オフ」になっています。
表示させるには、[オプション]のダイアログを表示させ設定してください。




選択範囲にズーム:
※コマンドをクリックすると、[選択範囲にズーム]します。





線種:
※コマンドをクリックすると[線種]を変更できます。



1.[線種]コマンドをクリックし、変更したい線種をクリックします。
例として[DASHED]を選択します。

※[その他…]からロードすることも出来ます。
関連FAQ:エンティティの線種を変更したい

2.キーボードの Esc キーを押します。



線幅:
※コマンドをクリックすると[線幅]を変更できます。



1.[線幅]コマンドをクリックし、変更したい線幅を選択します。

2.キーボードの Esc キーを押します。

※線幅を確認するには[ステータスバー]の[線幅]を有効にしてください。



画層マネージャー:
※コマンドをクリックすると[画層マネージャー]が表示されます。





エンティティをアクティブ画層へ:
※コマンドをクリックすると、エンティティをアクティブ画層[TOACTIVELAYER]コマンドが実行されます。



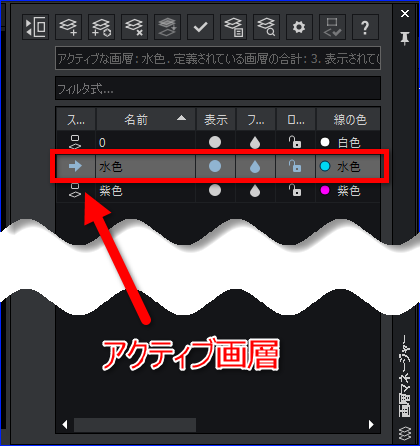

[0画層]がアクティブ画層の[水色]に変更されました。



エンティティの画層を変更:
※コマンドをクリックすると、エンティティの画層を変更[MATCHLAYER]コマンドが実行されます。



[画層名を指定する場合]

1.[エンティティの画層を変更]コマンドをクリックします。

2.コマンドウィンドウに「画層名(N)またはエンティティを選択し、目的の画層を指定」と表示されるので、「画層名(N)の」「N」と入力します。

3.[新規画層を選択]のダイアログが表示されるので、画層名を入力し[OK]ボタンをクリックします。
例として「紫色」と入力します。

変更されました。



[エンティティを指定する場合]

1.[エンティティの画層を変更]コマンドをクリックします。

2.コマンドウィンドウに「画層名(N)またはエンティティを選択し、目的の画層を指定」と表示されるので、変更したい画層のエンティティをクリックします。

変更できました。



スマート寸法:
※コマンドをクリックするとスマート寸法[SMARTDIMENSION]コマンドが実行され、アクティブな[寸法スタイル]で新規に寸法が作成できます。



1.[スマート寸法]コマンドをクリックします。

2.コマンドウィンドウに「寸法付けするエンティティまたは点を指定」と表示されるので、寸法を作成したいエンティティをクリックします。

作成したい寸法の補助線を指定。

またはエンティティをクリックします。

※クリックした箇所の寸法が作成されます。

3.コマンドウィンドウに「寸法文字位置、別のエンティティまたは点を指定」と表示されるので、作成したい文字位置をクリックし Enter を押します。

作成できました。



ブロックを作成:
※コマンドをクリックすると、ブロック作成[MAKEBLOCK]コマンドが実行されます。



1.[ブロック作成]コマンドをクリックします。

2.[ブロック定義]のダイアログが表示されるので、[名前]を入力し[基点]の[グラフィックス領域内で選択]ボタンをクリックします。

3.コマンドウィンドウに「挿入基点を指定」と表示されるので、基点をクリックします。

4.追加したいエンティティがある場合は、エンティティの[グラフィックス領域内で選択]ボタンをクリックします。

5.コマンドウィンドウに「エンティティを指定」と表示されるので、ブロックにしたいエンティティをすべて選択し Enterを押します。

※ブロックにしたいエンティティがすべて選択されている場合は、手順 6へ進みます。

6.[OK]ボタンをクリックして[ブロック定義]のダイアログを終了します

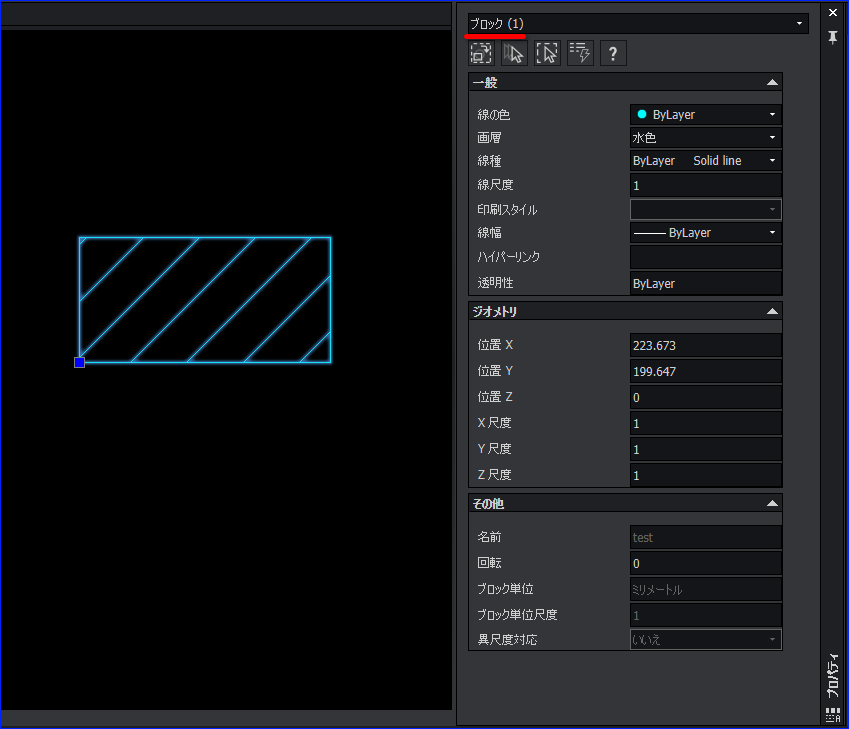

ブロックが作成できました。



関連FAQ:

図形選択時に表示されるツールバーを非表示にしたい
