ポリラインで書いた四角形の角を同時に丸めたい

製品名
ARES Commander 2023
ARES Standard 2023
(青い星)

配筋図で四隅の主筋の円に合わせてポリラインの角を丸めたい。




:a:

フィレット [FILLET]コマンド の オプションの[半径(R)]と[ポリライン(P)]を指定することで、 一度に変更する事が出来ます。

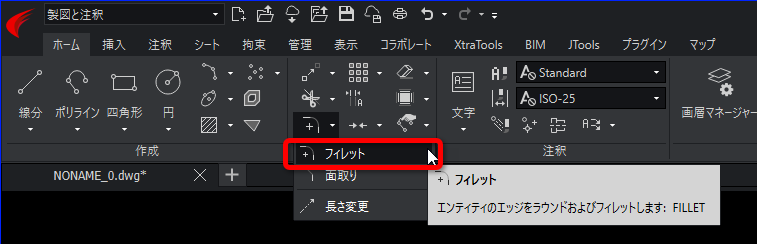

【リボンの場合】

[ホーム]タブ >[修正]パネル の

 [フィレット]をクリックします。



【クラッシックの場合】

メニューバーから[修正]>[フィレット]をクリックします。

オプションの R[ 半径(R)]と入力し、Enter を押します。

コマンドウィンドウに「半径を指定」と表示されるので、半径を入力し Enter を押します。
例として、「18」と入力します。

次に、オプションの P[ポリライン(P)]と入力し、Enter を押します。

変更したいポリラインを選びクリックします。

同時に4つの角が丸められました。



検索用キーワード
フィレット FILLET 角 丸め 複数 同時 F
