マルチ引出線を使ってクランクした矢印を作成したいのですが、どうしたらいいのでしょうか。
マルチ引出線スタイルの［設定］にある［頂点］と［参照線］、［内容］にある［マルチ引出線タイプ］の変更で作成できます。
- マルチ引出線スタイル［MULTILEADERSTYLE］コマンドを実行します。コマンドの実行方法
リボン
メニュー - ［マルチ引出線］＞［スタイル］にある「新規」ボタンをクリックします。
- 「新規マルチ引出線スタイルを作成」ダイアログが表示されるので、矢印用のスタイル名を入力し、［OK］ボタンをクリックします。

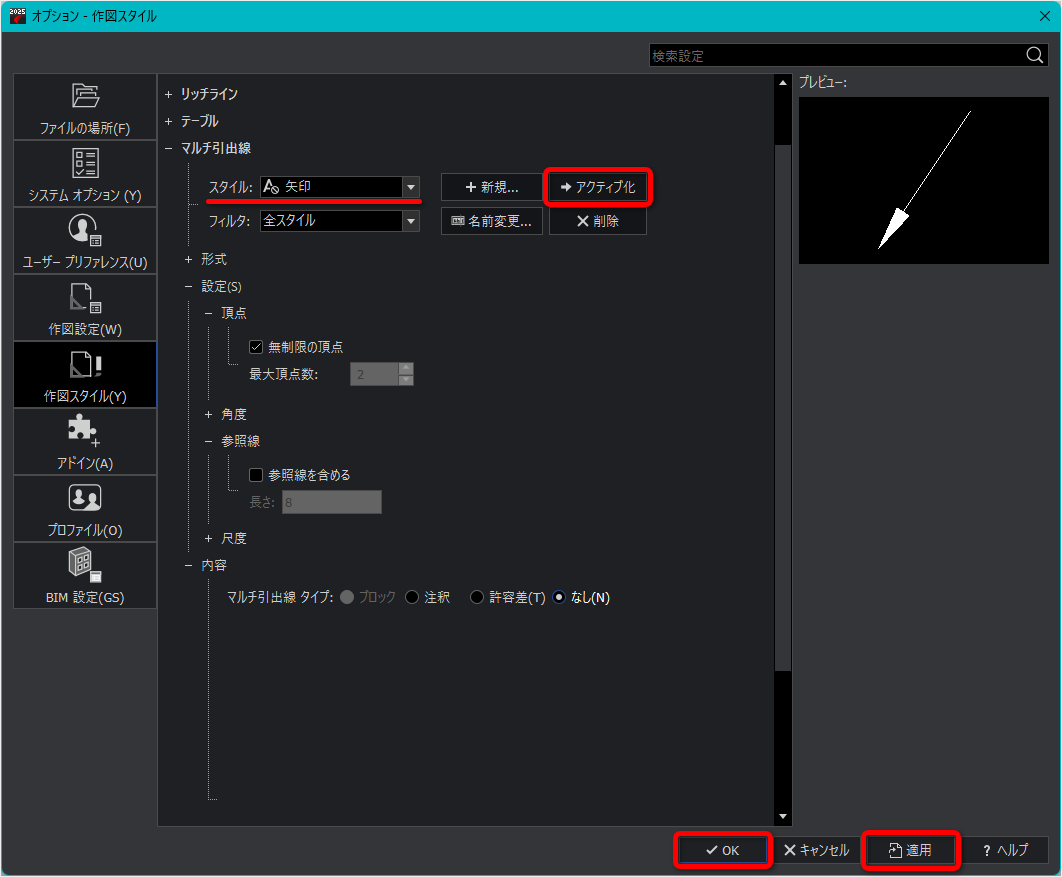

- ［マルチ引出線］＞［設定］＞［頂点］にある「無制限の頂点」にチェックを入れ、［参照線］の項目の［参照線を含める］のチェックを外します。
- ［内容］にある［マルチ引出線タイプ］の「なし」をクリックします。
- ［アクティブ化］［適用］［OK］ボタンをクリックします。

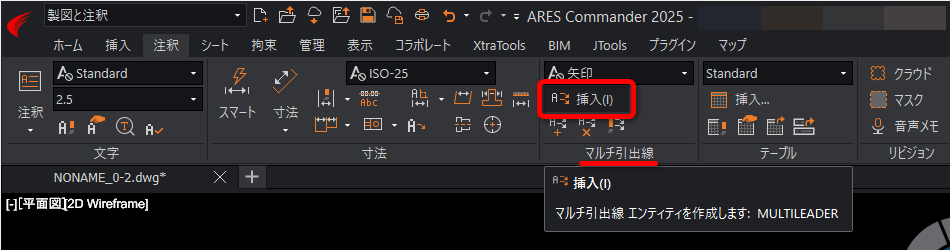

- マルチ引出線［MULTILEADER］コマンドを実行します。コマンドの実行方法
リボン
メニュー - 矢印の位置になる場所をクリックします。
- 2点目をクリックします。
- ３点目をクリックします。
- ４点目をクリックします。
- 終了する場合は、Enterキーを押します。
次のように作成出来ます。
