モデル画面からの印刷方法

製品名
ARES Commander 2022
ARES Standard 2022
(青い星)

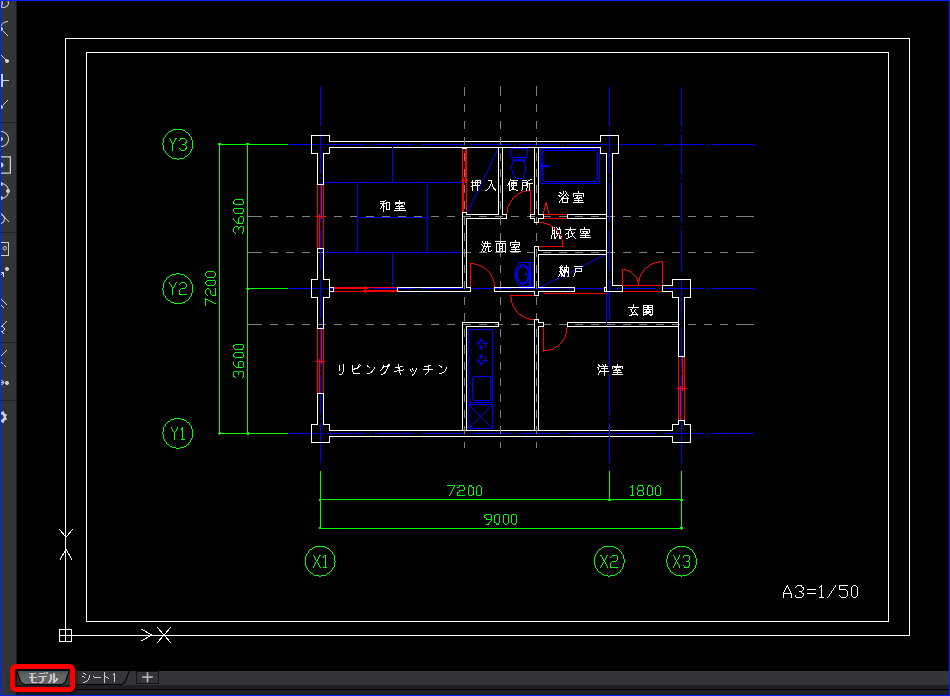

モデル画面から印刷をしたいのですが、どのように設定すればいいでしょうか?



(青い星)

以下の手順で印刷を行うことができます。

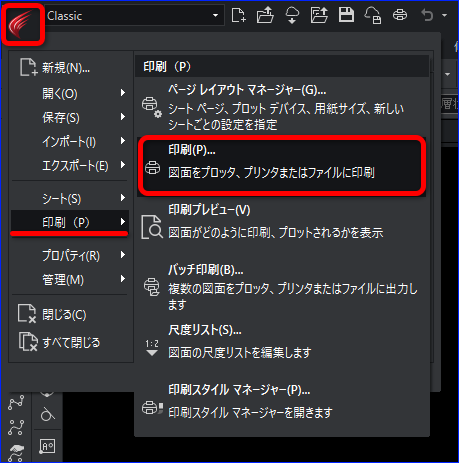

  1. 印刷[PRINT]コマンドを実行します。

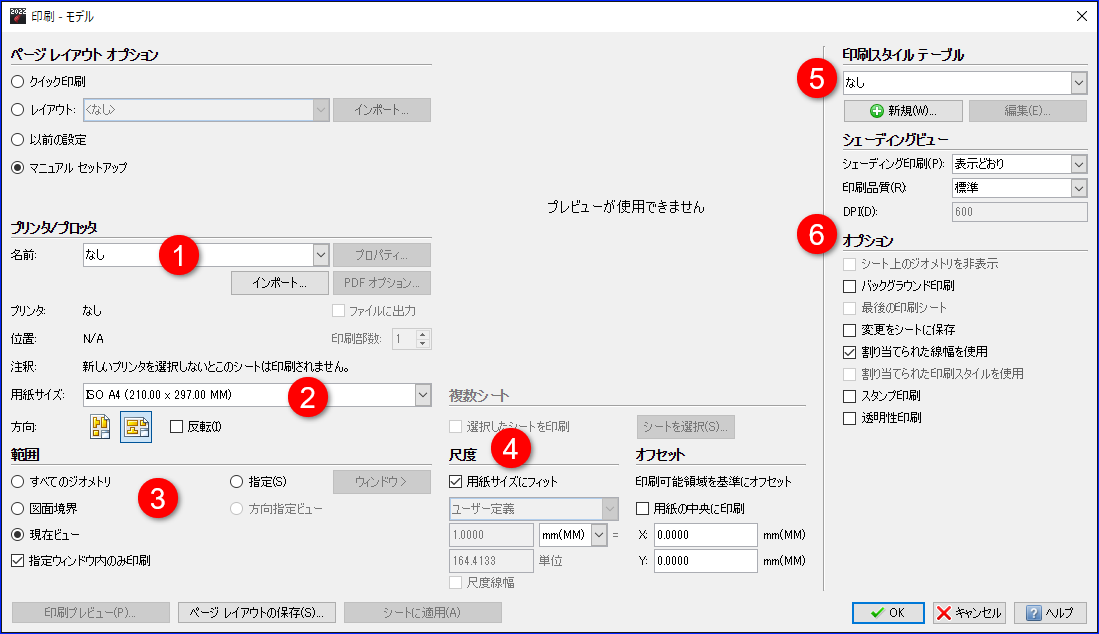

    ①~⑥を設定していきます。

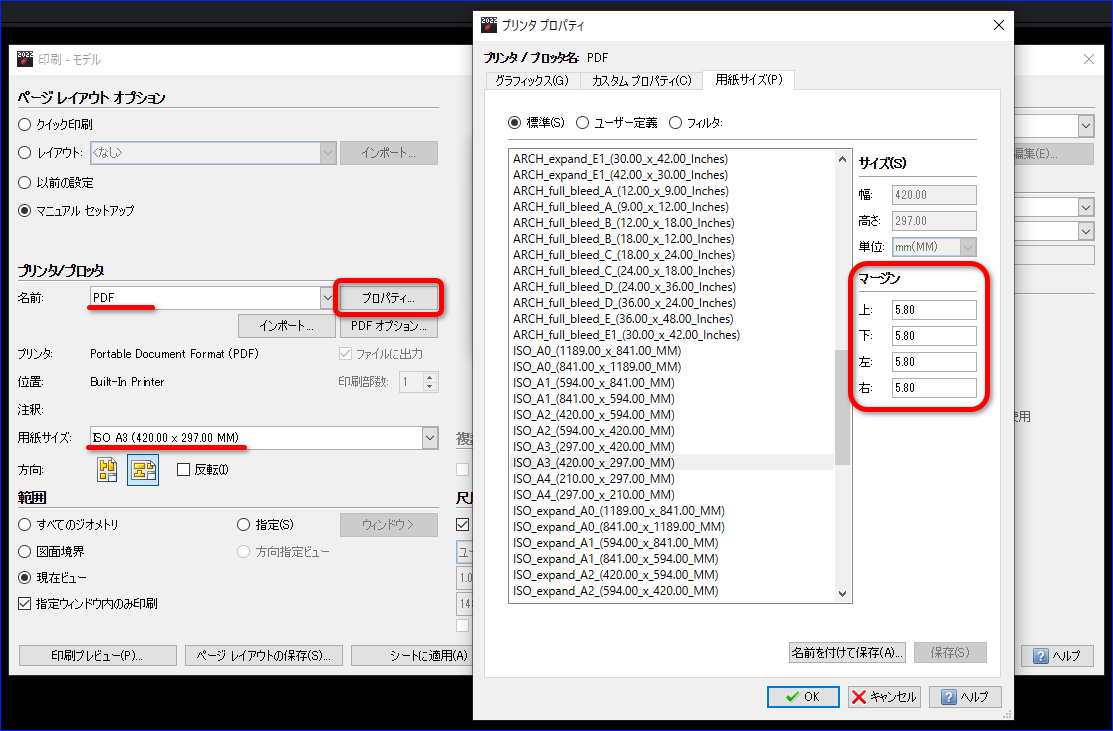

  2. ①プリンター/プロッター ②用紙サイズ
    ①②を設定し、必要があればマージン(余白)の設定を[プロパティ]ボタンをクリックして行います。

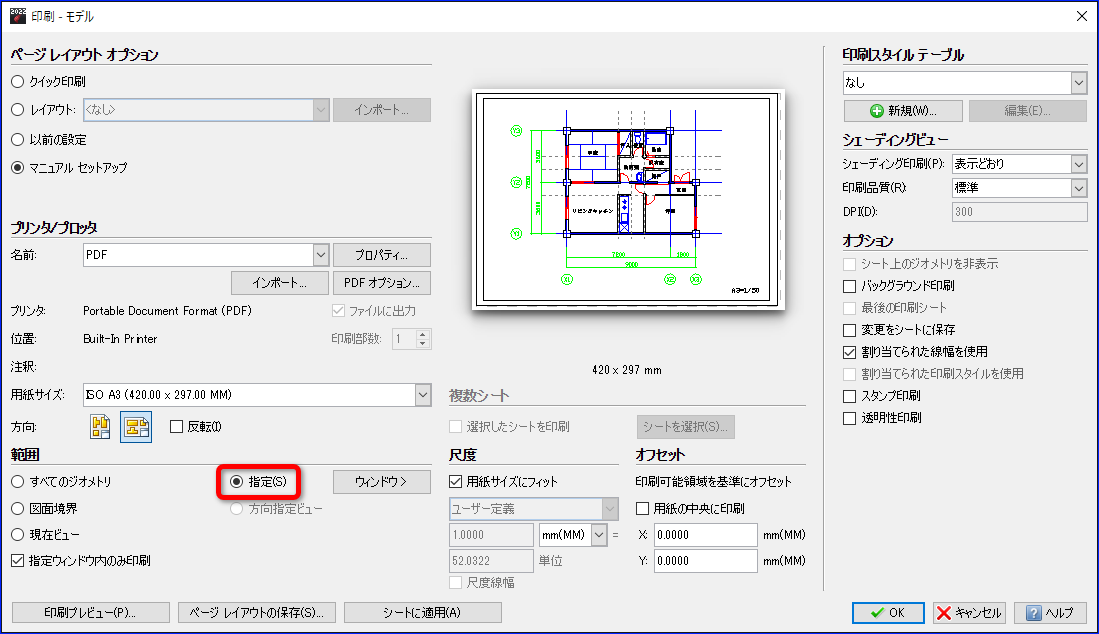

  3. ③印刷範囲
    「指定」にチェックを入れます。

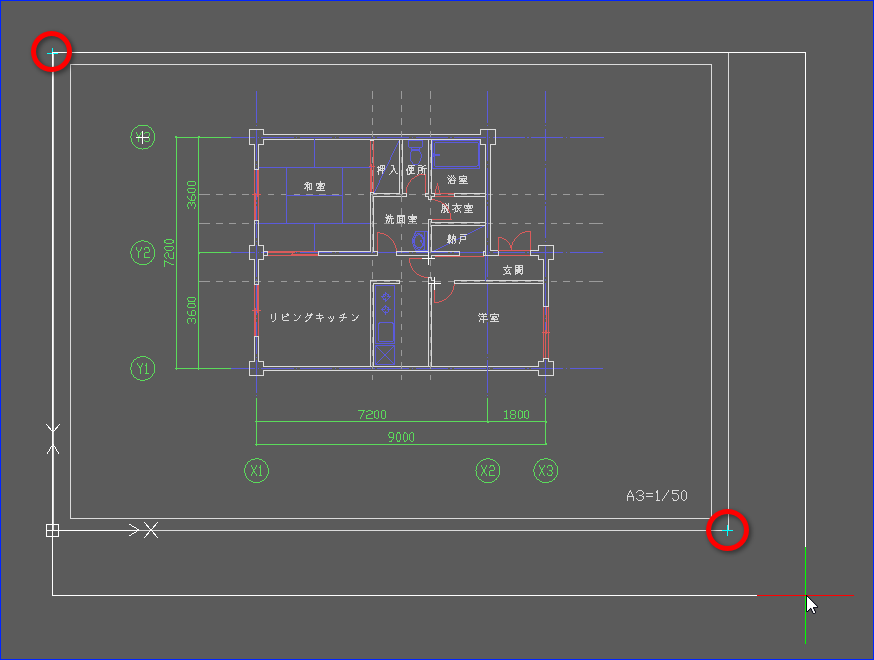

    モデル画面を二か所クリックし、印刷範囲を選択します。


  4. ④尺度
    スケールアウトしていてもいいなら「用紙サイズにフィット」にチェックを入れておきます。
    尺度を設定して印刷したい場合は「用紙サイズにフィット」のチェックを外し、尺度を選択します。


    単位を入力して尺度を設定することもできます。


    設定の尺度によってはメッセージが表示されることがあります。
    詳細は以下のFAQをご覧ください。
    印刷時「注釈尺度と印刷尺度はイコールではありません」とメッセージが出る

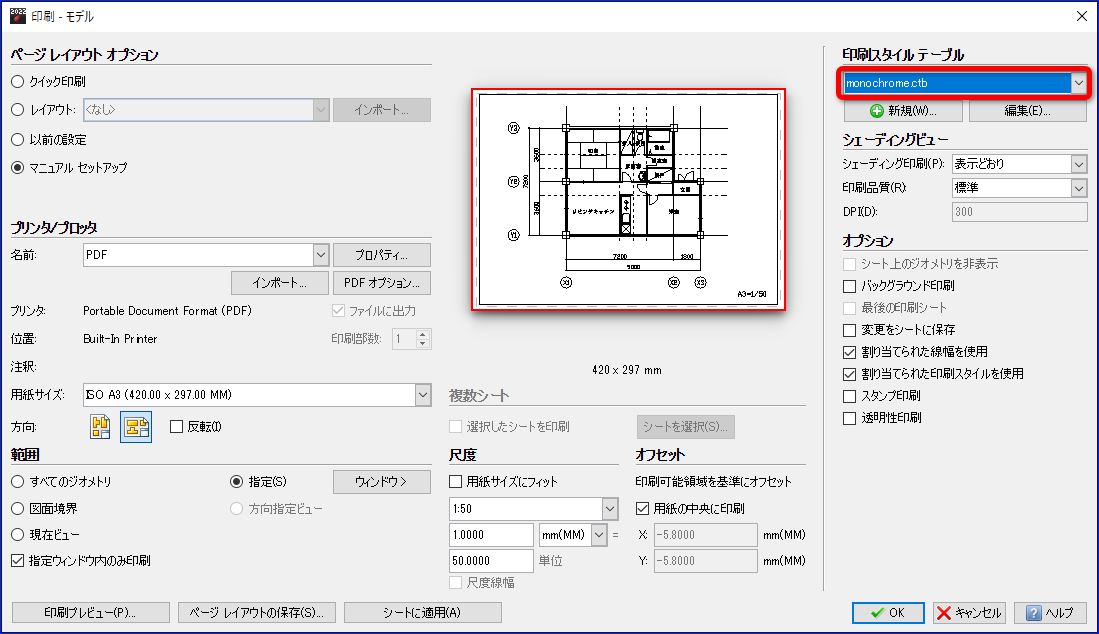

  5. ⑤印刷スタイルテーブル
    印刷スタイルの指定があれば選択します。


    印刷スタイルを追加したい場合は以下のFAQをご覧ください。
    AutoCAD で使用していた印刷スタイル テーブルを使用したい

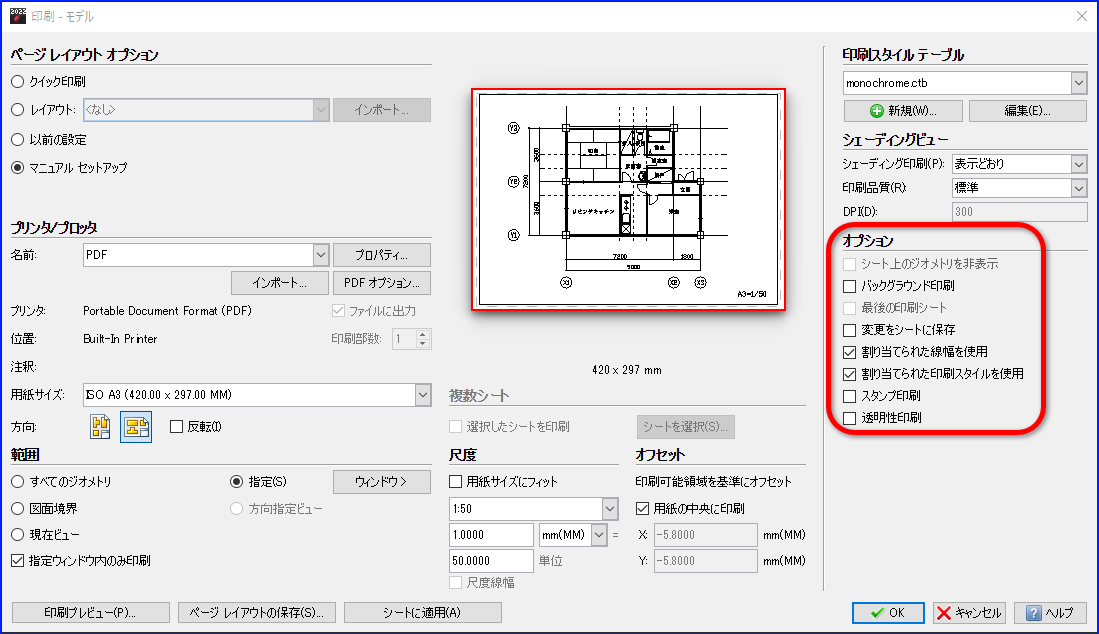

  6. ⑥オプション
    必要に応じてオプション設定を行います。


  7. 印刷設定が完了したら[シートに適用]ボタンをクリックします。
    このボタンをクリックすることで、次回印刷するときにも同じ設定で印刷ダイアログを開くことができます。


  8. [印刷プレビュー]ボタンをクリックして、印刷設定が合っているか確認します。
    印刷しても大丈夫なら[印刷]ボタンをクリックします。
