モデル画面でビュータイル［-VIEWPORT］コマンドを実行し、垂直に2つのビュータイルを表示させました。

均等に表示されているビュータイルの比率を変更したいです。（アクティブなビュータイルの表示範囲を広げたい）
変更方法を教えてください。

下記手順で変更できます。
例として、右側のビュータイルをアクティブにして表示範囲を広げます。

　
※ARES 2026 SP0 から作成後に表示範囲を調整できるようになりました。

　

もくじ：

1.【ARES 2026 SP0 以降の場合】
2.【ARES 2025 以前の場合】

　

【ARES 2026 SP0 以降の場合】

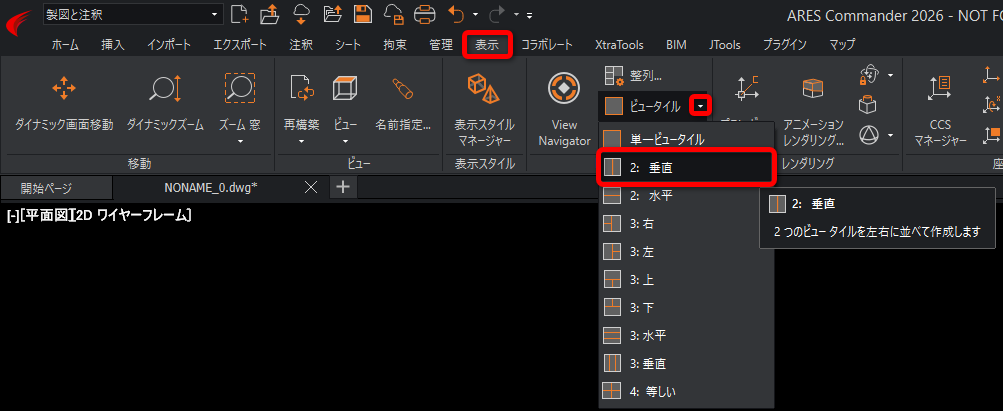

1.ビュータイル［-VIEWPORT］コマンドを実行します。

※コマンドを直接入力した場合は 手順 2 へ 、メニュー表示の場合は 手順 3 へ、それ以外は手順 4 へ進んでください。

2.コマンドウィンドウに「オプション指定」と表示されるので、オプションの「2」と入力し Enter を押します。

3.コマンドウィンドウに、「オプション指定」と表示されるので、オプションの「垂直（V）」の「V」と入力し Enter を押します。

垂直に２分割で表示できました。

4.ビュータイルの境界にカーソルを合わせ、左クリックしながら範囲を広げたい方向にカーソルを移動します。
※カーソルの表示が変わります。

位置を調整します。

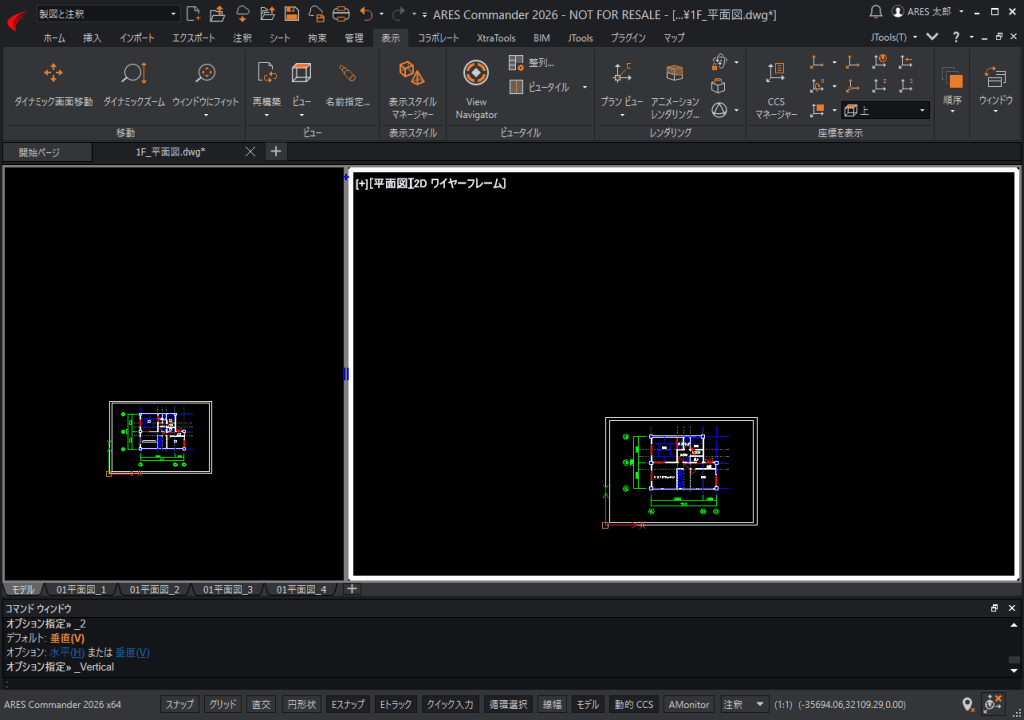

比率を変更できました。

　

※また、青色の「+」マーク位置にカーソルを合わせ、左クリックしながらカーソルを移動すると緑色のラインが表示されビュータイルが追加できます。

ビュータイルが1つ追加され、3つ表示されました。

　

【ARES 2025 以前の場合】

※表示範囲の調整機能がないので、以下の方法で行います。

1.ビュータイル［-VIEWPORT］コマンドを実行します。

※コマンドを直接入力した場合は 手順 2 へ、メニュー表示の場合は 手順 3 へ、それ以外は手順 4 へ進んでください。

2.コマンドウィンドウに「オプション指定」と表示されるので、オプションの「3」と入力し Enter を押します。

3.コマンドウィンドウに、「オプション指定」と表示されるので、オプションの「垂直（V）」の「V」と入力し Enter を押します。

垂直に3分割で表示できました。

4.コマンドウィンドウに「-VIEWPORT」と入力し、再度ビュータイル［-VIEWPORT］コマンドを実行します。

6.オプションの「結合（J）」の「J」と入力し Enter を押します。

7.コマンドウィンドウに「主となるビュータイルを指定」と表示されるので、基本になるビュータイルをクリックします。

カーソルの表示が変わったら、再度クリックします。

8.コマンドウィンドウに「結合するビュータイルを指定」と表示されるので、結合したいビュータイルをクリックします。

カーソルの表示がかわったら Enter を押します。

結合できました。

　
