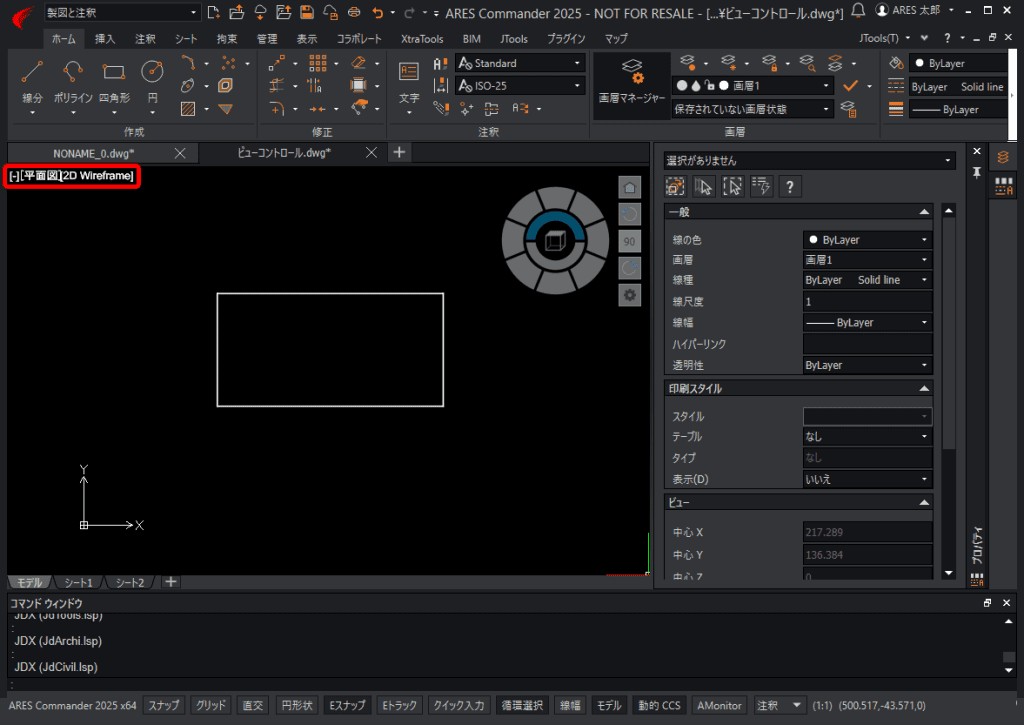

モデル画面の左上に表示されている白い文字は何ですか？

　

モデル画面右上に表示されている［ビュータイルコントロール］は、ARES 2025 SP1 から搭載された機能になり、現在の図面の表示状態を表しています。

［ビュータイルコントロール］には３つの機能があり、クリックするとそれぞれ設定できるメニューが表示されます。

左から

【ビュータイルコントロール】：

［－］もしくは［＋］をクリックすると［ビュータイルを復元］［タイル構成を表示］［View Navigator］を選択できます。

　

［タイル構成を表示］ボタンで［-VIEWPORT］コマンドが実行されモデル画面を分割表示にできます。

　

［ビュータイルの最大化］ボタンで1つの画面表示に戻ります。（分割表示されている場合に表示され選択できます。）

　

［ビュータイルを復元］ボタンをクリックすると、ひとつ前のビューに切り替えることができます。
※［タイル構成を表示］もしくは［-VIEWPORT］コマンドを実行後一つ前のビュータイルに切り替わります。

例として［ビューポートコントロール」の「2：水平」→「ビュータイルの最大化」→「ビュータイルを復元」ボタンを押します。

「水平」表示されます。

　

［View Navigator］ボタンで、右上に表示されている［View Navigator］の表示非表示を切り替えることができます。
※チェックを入れると表示されます。

　

【ビューコントロール】：

正投影ビューや3D 投影ビューに切り替えることができます。
※デフォルトは［平面図］になります。

※ビューを変更すると、［ビューコントロール］の表示が現在のビューの名前に切り替わります。

　

※［Shift］キー + マウスのホイールボタンを押しながらカーソルを移動させてビューの位置を指定すると、［ビューコントロール］は［カスタムビュー］と表示されます。

　

【表示スタイルコントロール】

表示スタイルを変更できます。

　

［2D Wireframe］（デフォルト）：

［Conceptual］：

［Hidden］：

［Realistic］：

［Shaded］：

［Shaded with edges］：

［Shades of Gray］：

［Sketchy］：

［ Wireframe］：

［X-Ray］：

［表示スタイルマネージャー］ボタンをクリックすると、［表示スタイルマネージャー］パレットが表示できます。

　
