モデル空間に複数の図面がある場合のバッチ印刷の方法が知りたいです。

　

下記手順で作成できます。

　

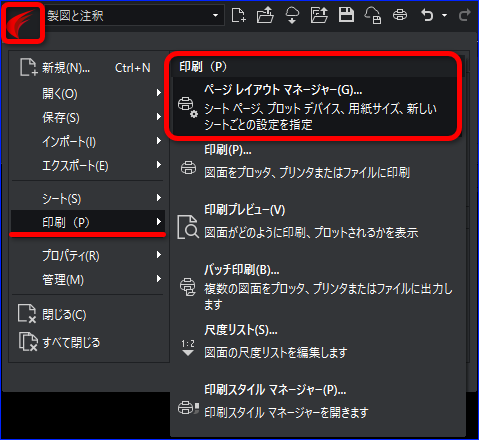

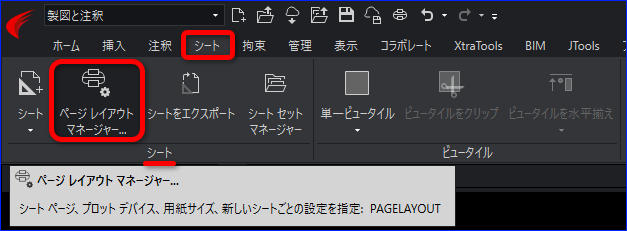

1.［モデル］画面で、ページレイアウトマネージャー［PAGELAYOUT］コマンドを実行します。

アプリケーションボタン：

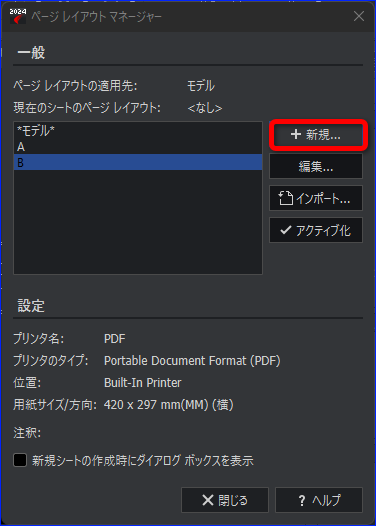

2.［ページレイアウトマネージャー］ダイアログが表示されるので、［新規］ボタンをクリックします。

3.［新規ページレイアウト］ダイアログが表示されるので、任意の名前を入力し［OK］ボタンをクリックします。
例として名前を「A」と入力します。

4.［ページレイアウト］ダイアログが表示されるので、用紙サイズなどの印刷設定を行い［範囲］の［指定］をクリックします。
例として［プリンタ ／プロッタ］を「PDF」、［用紙サイズ］を 「ISO フルブリード A3」に設定します。

5.コマンドウィンドウに「1つ目のコーナーを指定」と表示されるので、設定したい図面の1点目のコーナーをクリックします。

6.コマンドウィンドウに「2つ目のコーナーを指定」と表示されるので、2つ目のコーナーをクリックします。

7.［ページレイアウト］ダイアログが表示されるので、［保存］ボタンをクリックしダイアログを終了します。

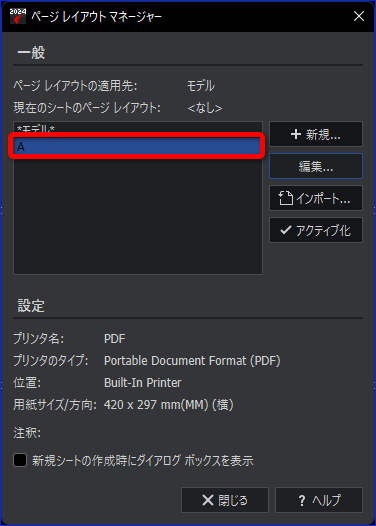

［ページレイアウトマネージャー］のダイアログが表示され、手順 2 で設定した名前のページレイアウトが表示されました。

8.手順 2 から手順 7 を繰り返し、すべての図面を設定していきます。

9.バッチ印刷したい図面をすべて設定出来たら、［閉じる］ボタンをクリックして［ページレイアウトマネージャー］を終了します。

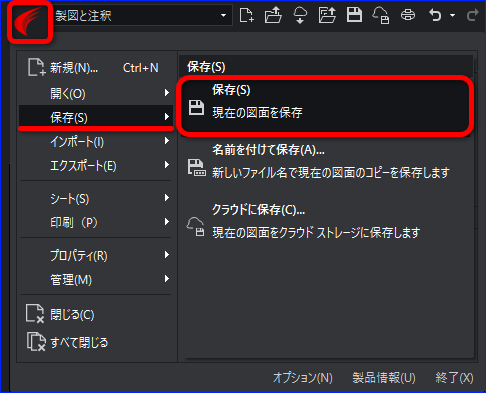

10.保存［SAVE］コマンドを実行して、上書き保存します。

アプリケーションボタン：

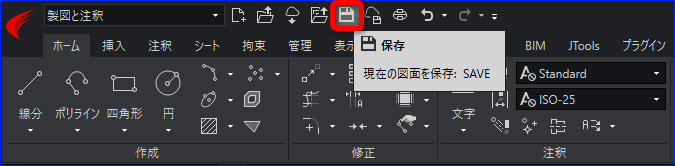

クイックアクセスツールバー：

11.バッチ印刷［BATCHPRINT］コマンドを実行します。

12.「現在開いている図面をバッチ印刷に追加しますか？」と表示されるので、［はい］をクリックします。

13.［バッチ印刷］のダイアログが表示されるので、［含む］を「モデル」に変更します。

14.［ページレイアウト］でバッチ印刷したいレイアウトを選択します。
例として「A」を指定します。

15.［ファイルを追加］ボタンをクリックします。

16.［ファイル名を指定］ダイアログが表示されるので、バッチ印刷したい図面データを指定します。
例として同じ図面データ「test.dwg」を選択します。

17.「バッチ印刷に既に追加されています。再度追加しますか？」とウィンドウが表示されるので、［はい］をクリックします。

行が追加され同じ図面データが追加されます。

18.手順 14 から手順 17を繰り返し、バッチ印刷したいページレイアウトを追加していきます。

19.［PDFオプション］ボタンをクリックします。

20.［PDF／DWFオプション］ダイアログが表示されるので、「マルチシート PDF としてパブリッシュ」をクリックしてチェックを入れ［OK］ボタンをクリックします。
※チェックを入れると、マルチシート PDF が作成されます。（一つのシートにまとめて作成されます。）

21.［プレビュー］ボタンをクリックして確認します。

※［×］をクリックするとプレビュー画面を閉じることが出来ます。

22.［開始］ボタンをクリックします。

23.「現在のバッチ印刷リストを保存しますか？」とウインドウが表示されるので、［いいえ］をクリックします。

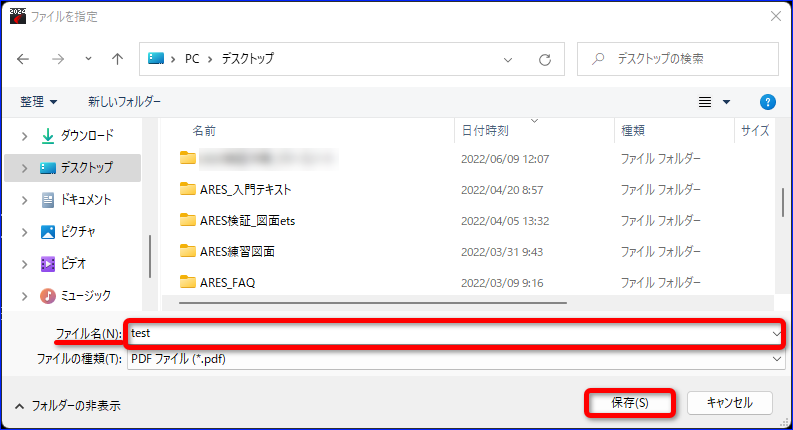

24.［ファイルを指定］ダイアログが表示されるので、作成したPDFを保存する場所と名前を指定し［保存］ボタンをクリックします。
例としてファイル名を「test」と入力します。

※実行中、右下にメッセージが表示されます。
メッセージは［×］で閉じられます。

作成できました。

　
