一部のビューポートが表示されなくなってしまいました。
表示は「オン」になっています。
表示させる方法を教えてください。
ビュータイル（ビューポート）で指定しているエンティティが違う位置に変更された場合は表示されなくなります。
エンティティを移動すると
指定した位置にエンティティが何もないため表示されません。
現在のビュータイルの位置を確認してエンティティを元の位置に移動、または表示させたいエンティティの位置を再指定すると表示されます。
もくじ
①現在のビュータイルの位置を確認してエンティティを元の位置に移動する方法
②表示させたいエンティティの位置を再指定する方法
【①現在のビュータイルの位置を確認してエンティティを元の位置に移動する方法】
1.四角形［RECTANGLE］コマンドを実行し、既存ビュータイルと同じサイズのエンティティを作成します。
メニュー
※多角形の場合は、ポリラインでビュータイルと同じサイズのエンティティを作成してください。
2.コマンドウィンドウに「始点コーナーを指定」と表示されるので、始点コーナーをクリックします。
3.コマンドウィンドウに「反対側のコーナーを指定」と表示されるので、手順 2 で指定した始点の反対側のコーナーをクリックします。
四角形が作成されました。
4.ビューポート図形移動［CHANGESPACE］コマンドを実行します。
メニュー
5.コマンドウィンドウに「エンティティを指定」と表示されるので、手順 3で作成したエンティティを指定し Enter を押します。
6.コマンドウィンドウに「ターゲットビューポートをアクティブ化」と表示されるので、指定したいビュータイルをアクティブにします。
※すでに指定したいビュータイルがアクティブになっている場合は、そのまま［Enter］キーを押してコマンドを終了します。
※正常にコマンドが終了すると、コマンドウィンドウに「1個のエンティティが ペーパー スペースから モデル スペースに変更されました。」と表示されます。
7.［シート］の外側をダブルクリックし［シート］空間にします。
8.［モデル］タブをクリックして、［モデル］空間でビュータイルの位置を確認します。
現在のビュータイルの表示位置にエンティティが表示されます。
9.移動［MOVE］コマンドを実行し、表示させたいエンティティを手順 8で確認したビュータイルの位置に移動します。
メニュー
10.コマンドウィンドウに「エンティティを指定」と表示されるので、エンティティを指定し Enter を押します。
11.コマンドウィンドウに「始点を指定」と表示されるので、キーボードの［Shift］キー を押しながら 右クリックすると表示されるメニューの「2点間の中点」を選択します。
キーボード：
12.コマンドウィンドウに「mid の１番目の点」と表示されるので、1点目をクリックします。
13.コマンドウィンドウに「mid の2番目の点」と表示されるので、手順 12 で指定した1点目の反対側のコーナーを指定します。
エンティティの2点間の中点が指定されます。
14.コマンドウィンドウに「目的点を指定」と表示されるので、再度キーボードの［Shift］キー を押しながら右クリックすると表示されるメニューの「2点間の中点」を選択します。
15.コマンドウィンドウに「mid の１番目の点」と表示されるので、目的点の1点目をクリックします。
16.コマンドウィンドウに「mid の2番目の点」と表示されるので、手順 15 で指定した1点目の反対側のコーナーを指定します。
移動できました。
17.［シート］タブをクリックし、［シート］空間でビュータイルを確認します。
ビュータイルが表示されています。
【②表示させたいエンティティの位置を再指定する方法】
1.ビュータイルを表示させたい［シート］タブをクリックします。
例として、シート「A」をクリックします。

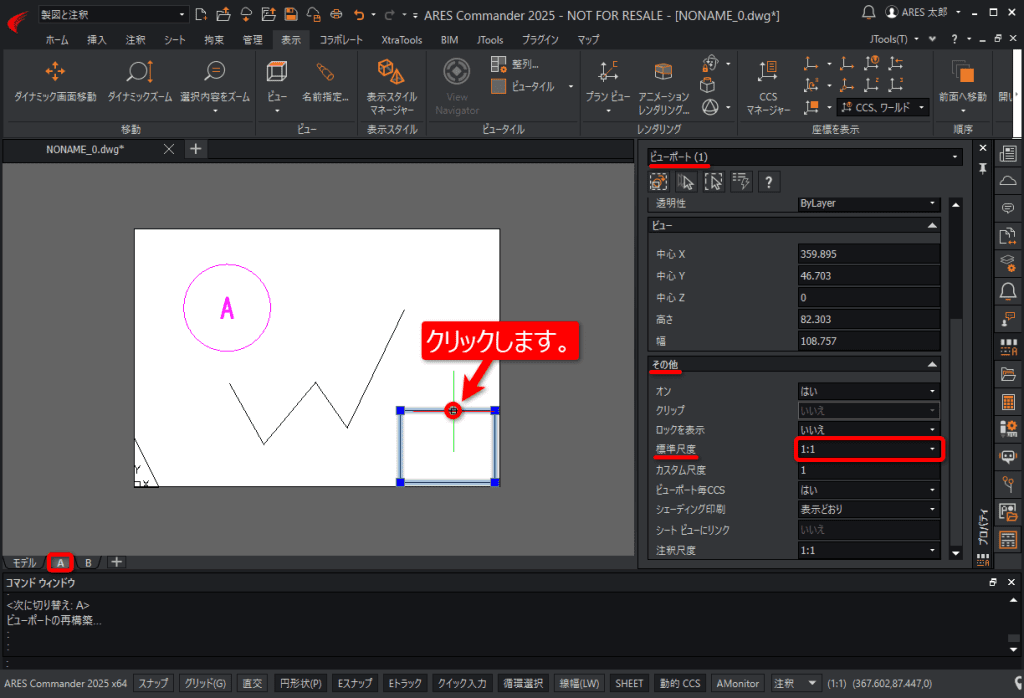

2.表示させたいビュータイルをクリックし、［プロパティ］パレットで［標準尺度］の値を確認します。
3.エンティティを表示させたいビュータイルの内側をダブルクリックしアクティブにします。
※違うビュータイルがアクティブになった場合は、
キーボードの［Ctrl］キーを押しながら、キーボードの［R］キーを押すとビュータイルが切り替わります。
4.ウィンドウにフィット［ZOOM］コマンドを実行します。
メニュー
※コマンドを直接入力した場合は手順 5 へ、それ以外は手順 6 へ進んでください。
5.コマンドウィンドウに「1つ目のコーナーを指定」と表示されるので、オプションの「フィット（F）」の「F」と入力し Enter を押します。
※すべてのエンティティが表示されます。
6.選択内容をズーム［ZOOM］コマンドを実行します。
メニュー
※コマンドを直接入力した場合は手順 7 へ、それ以外は手順 8 へ進んでください。
7.コマンドウィンドウに「1つ目のコーナーを指定」と表示されるので、オプションの「選択（SE）」の「SE」と入力し Enter を押します。
8.コマンドウィンドウに「エンティティを指定」と表示されるので、表示させたいエンティティをクリックし Enter を押します。
選択したエンティティがズームします。
9.［シート］の外側をダブルクリックして［シート］空間をアクティブにします。
※ステータスバーの［モデル］をクリックしても［シート］（［シート］空間）に切り替わます。
10.ビューポートをクリックします。
11.［プロパティ］パレットの［標準尺度］の項目を、手順 2で確認した尺度に変更します。
例として、「1：1」に変更します。
ビュータイルを表示できました。
