リッチラインスタイル［RICHLINESTYLE］コマンドでスタイルの設定をしたのですが、新規図面では表示されません。
新規図面：
設定したスタイルを使用する方法を教えてください。
リッチラインスタイルは図面毎の設定になります。
※［設計のリソース］コマンドからリッチラインスタイルはインポートできません。
※他の図面でも使用する場合は、設定した図面からエクスポートし、使用したい図面でインポートしてください。
下記手順で実行できます。
1.リッチラインスタイルを設定した図面で、リッチラインスタイル［RICHLINESTYLE］コマンドを実行します。

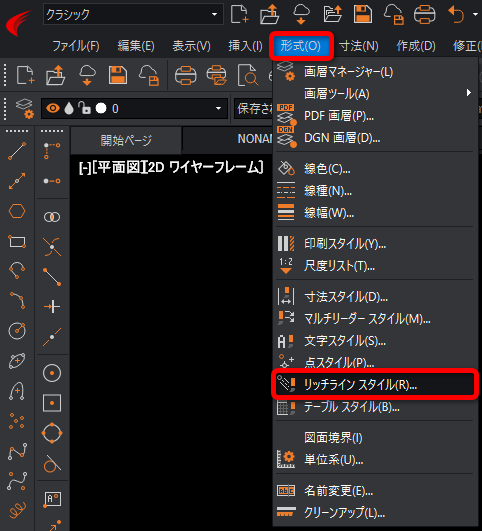

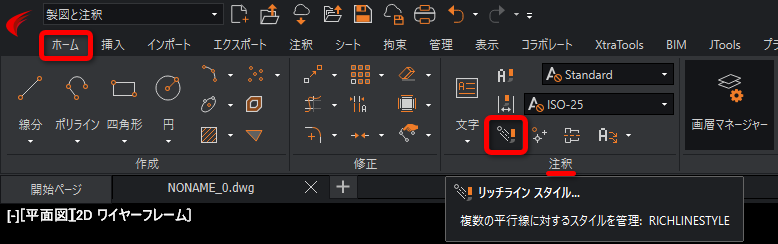

メニュー

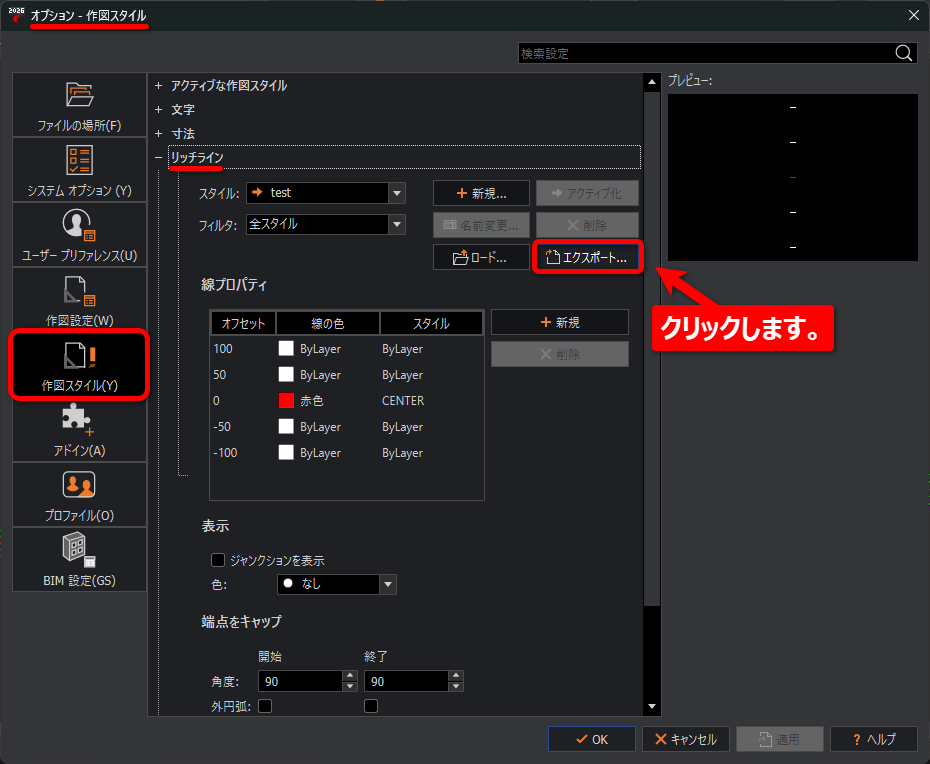

2.［オプション］ダイアログが表示されるので、リッチラインスタイルの［エクスポート］ボタンをクリックします。
3.［リッチラインスタイルを保存］ダイアログが表示されるので、ファイル名を指定し［保存］ボタンをクリックします。
例として、ファイル名を「test」とします。
4.［キャンセル］ボタンを押して［オプション］ダイアログを閉じます。
5.新規図面を開きます。
6.［画層マネージャー］でリッチラインで使用する画層を追加し アクティブにします。
例として画層名「リッチライン」、線の色を「緑色」に設定します。
7.線種［LINESTYLE］コマンドを実行し、リッチラインで使用する線種をロードします。
例として、「CENTER」をロードします。
※使用する線種がすでにロードされている場合は、手順 8へ進んでください。
[ 線種をロード］ダイアログで「CENTER」を選択し［OK］ボタンをクリックします。
線種が追加されたら［OK］ボタンをクリックしてダイアログを終了します。
8.リッチラインスタイル［RICHLINESTYLE］コマンドを実行します。
メニュー
9.［オプション］ダイアログが表示されるので、リッチラインスタイルの［ロード］ボタンをクリックします。
10.［リッチライン定義のロード］ダイアログが表示されるので、［参照］ボタンをクリックします。
11.［リッチラインスタイルのロード］ダイアログが表示されるので、手順 3で作成したリッチラインスタイル名を選択し［開く］ボタンをクリックします。
例として、「test.mln」を選択します。
12.［リッチライン定義のロード］ダイアログで手順 3 で作成したスタイル名を選択し、［OK］ボタンをクリックしします。
例として、「test」を選択します。
［リッチライン］の［スタイル］の項目のプルダウンメニューに、手順 3でエクスポートしたスタイルが表示されました。
13.［アクティブ化］ボタンをクリックしてロードしたスタイルをアクティブにします。

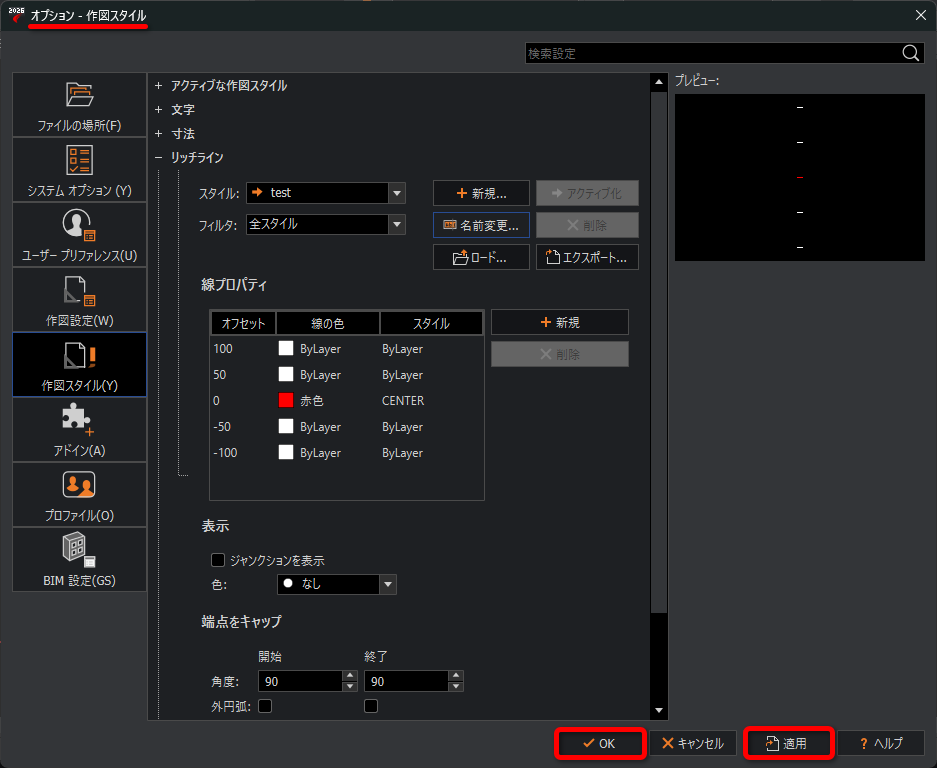

14.［適用］ボタンをクリックしてから［OK］ボタンをクリックしダイアログを閉じます。
新規図面で同じスタイルのリッチラインが作成できます。
