円弧に垂直に線分を作成したい

製品名
ARES Commander 2024
ARES Standard 2024
ARES Mechanical 2024

円弧に垂直に線分を作成したいです。
操作方法を教えてください。



下記手順で作成できます。



1.線分[LINE]コマンドを実行します。

コマンドの実行方法
リボン

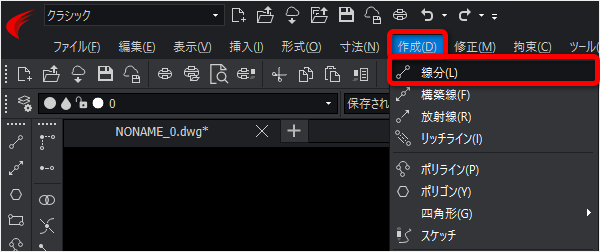

メニュー

2.コマンドウィンドウに「始点を指定」と表示されるので、キーボードの [Shift]キー + 右クリックで一時 Eスナップのメニューを表示し「中心」を選択します。

[Shift]キー:

3.円弧上にカーソルを合わせると円弧の「中心点」が表示されるので、円弧の中心をクリックします。

4.コマンドウィンドウに「次の点を指定」と表示されるので、円弧上の任意点をクリックし Enter を押します。

円弧に垂直に線が作成できました。

5.トリム[TRIM]コマンドを実行し、必要のないエンティティを削除します。

コマンドの実行方法
リボン

メニュー

6.コマンドウィンドウに「切り取りエッジを指定」と表示されるので、切断用エッジとなるエンティティを指定し Enter を押します。

7.コマンドウィンドウに「削除するセグメントを指定」と表示されるので、削除したいエンティティをクリックし Enter を押します。

削除できました。



検索キーワード
円弧 垂直 一時Eスナップ トリム TRIM

短縮URL: https://jp-help.graebert.com/?p=27003
