円弧の線分の交点までの距離を測定したい

製品名
ARES Commander 2024
ARES Standard 2024
ARES Mechanical 2024

円弧の線分の交点までの距離を測定したいです。
操作方法を教えてくだい。



下記手順で作成できます。



1.部分円弧周長コマンドを実行します。

コマンドの実行方法

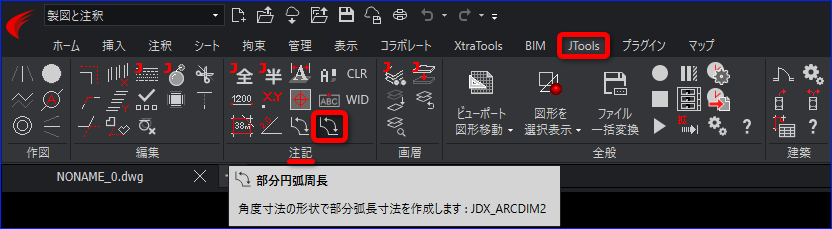

リボン

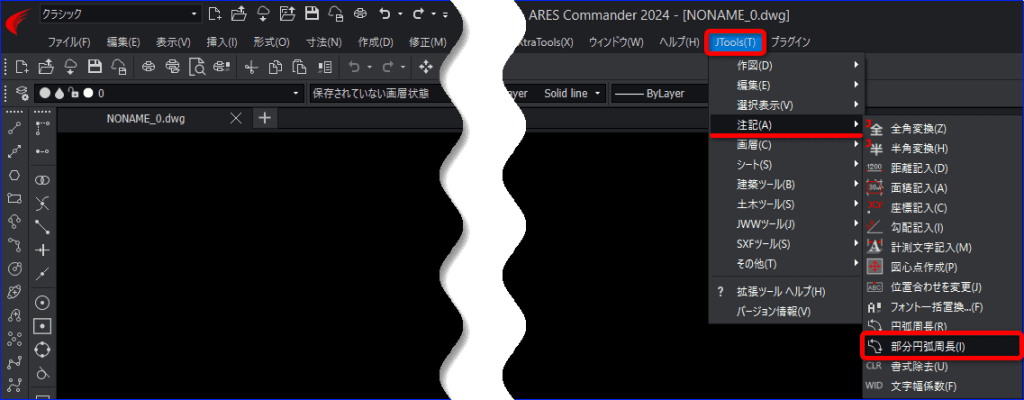

メニュー

2.コマンドウィンドウに「始点を指定」と表示されるので、始点を指定します。

3.コマンドウィンドウに「通過点を指定」と表示されるので、円弧上の任意点をクリックします。

4.コマンドウィンドウに「終点を指定」と表示されるので、終点を指定します。

5.コマンドウィンドウに「寸法位置を指定」と表示されるので、寸法エンティティを表示させたい任意点をクリックします。

作成できました。

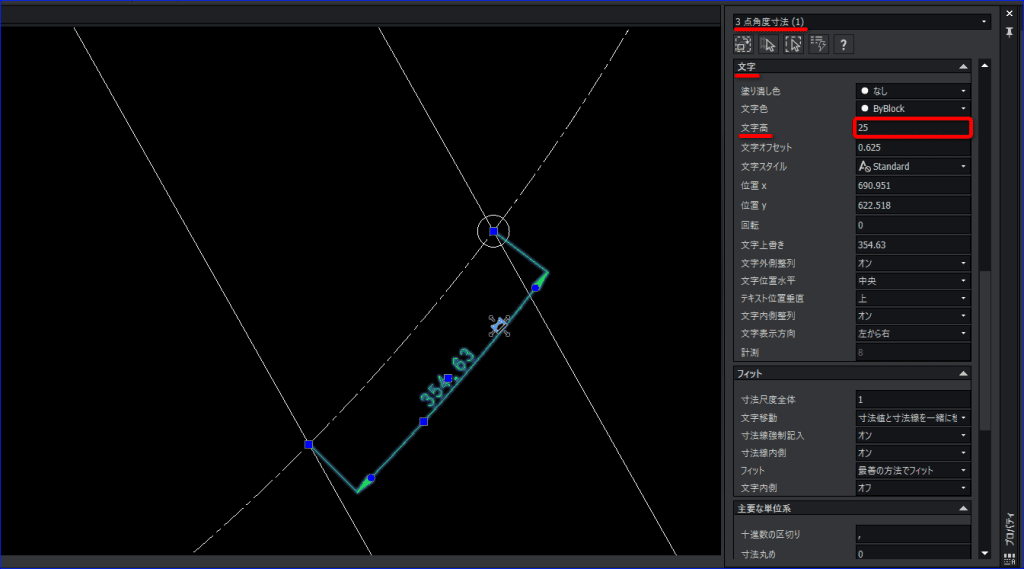

※アクティブな寸法スタイルで作成されるので、値が表示されない場合は[プロパティ]パレットから「文字高」や「矢印」などの値を変更してください。

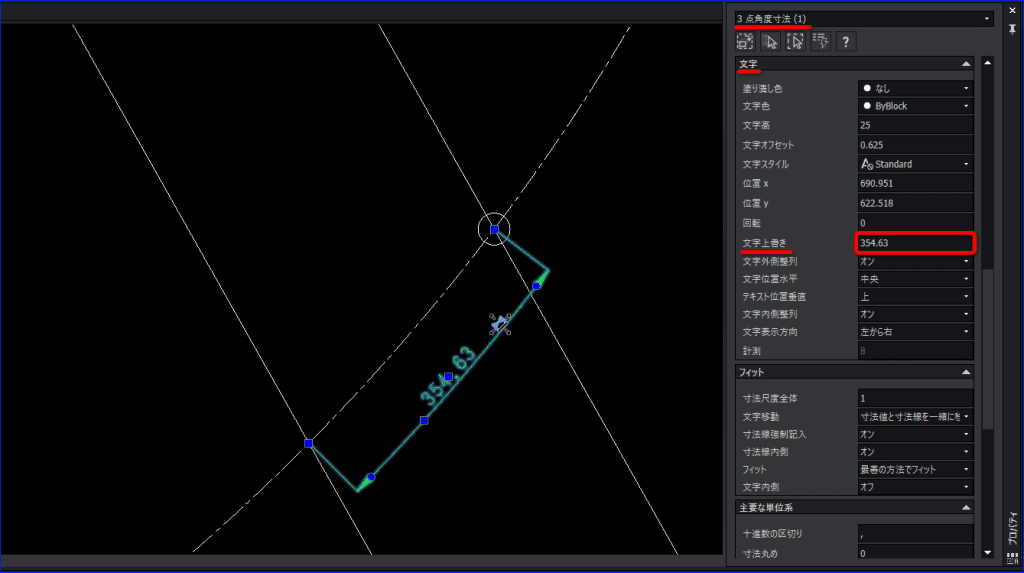

※作成された寸法は寸法上書きとなる為、、計測値は[プロパティ]パレットの「文字上書き」に表示されます。

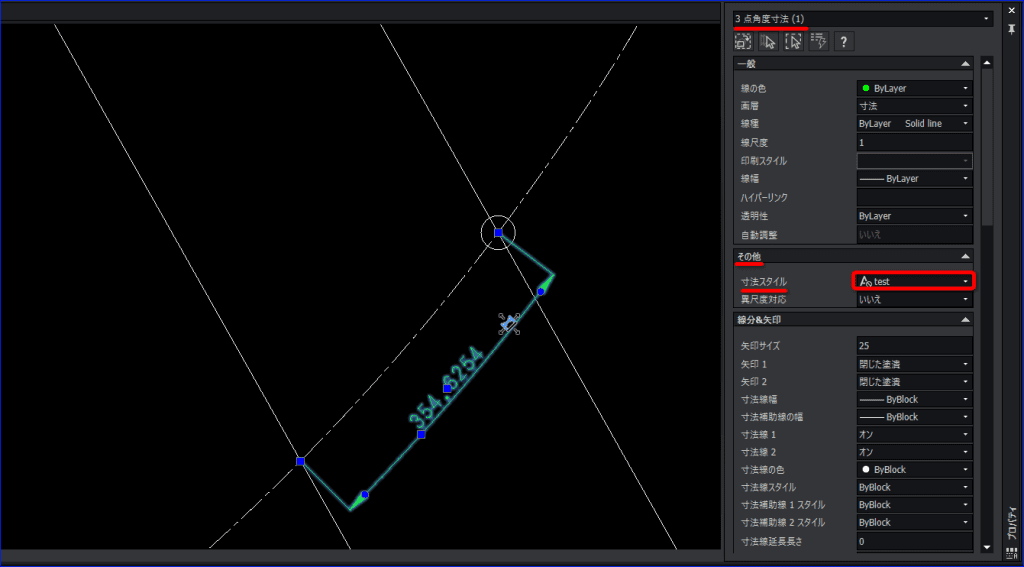

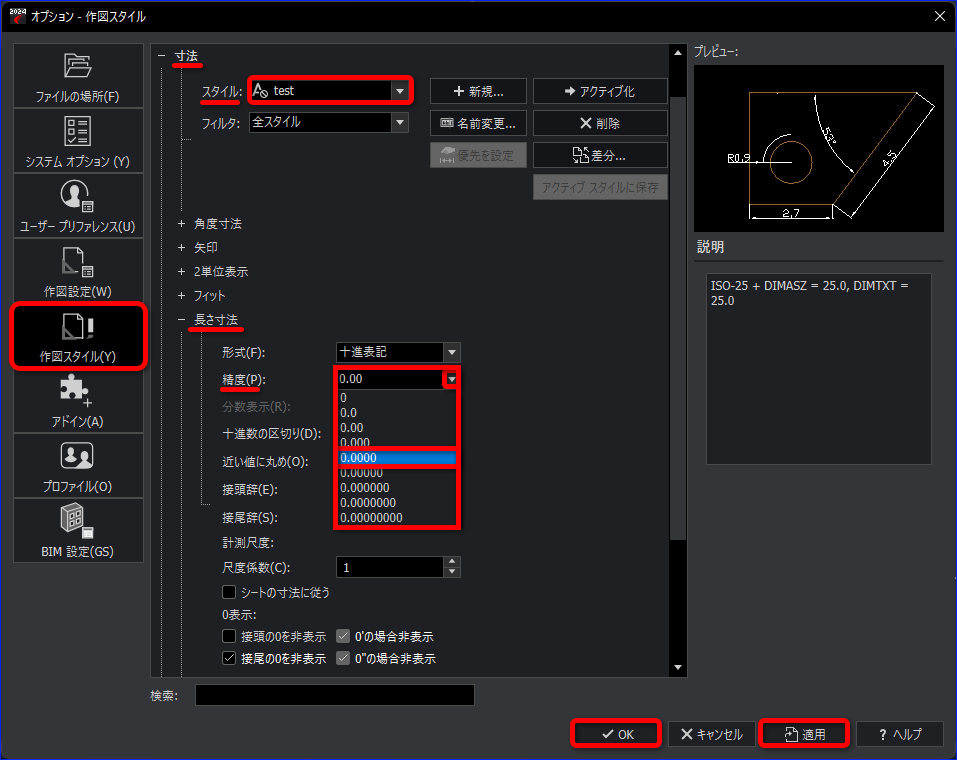

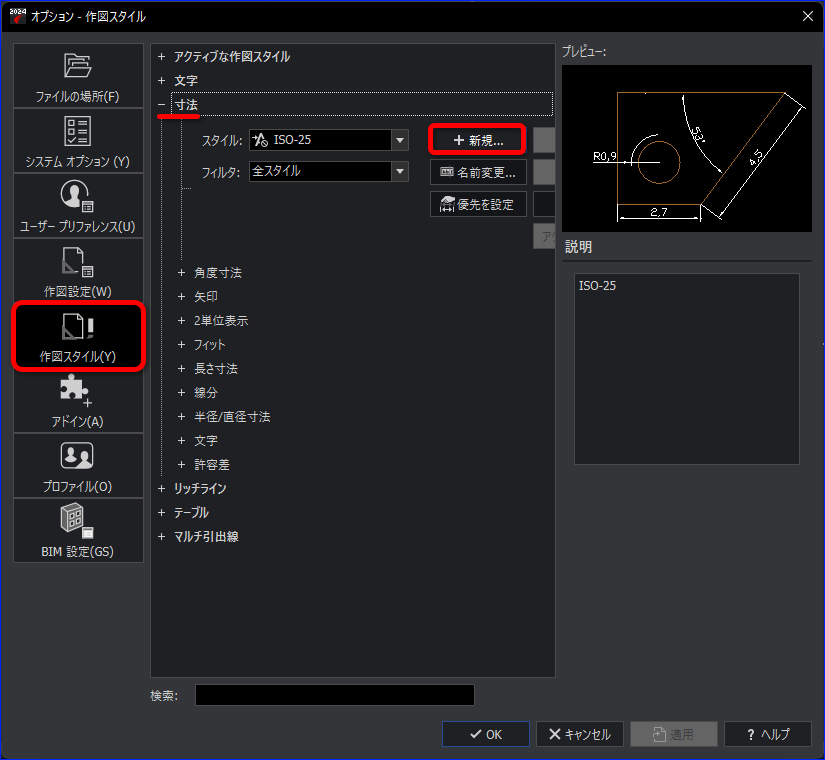

※「精度」なども変更する場合は、[プロパティ]パレットから変更できませんので、[寸法スタイル]を新規に作成し設定してください。

関連 FAQ:
既存の寸法スタイルを適用して新規の寸法スタイルを作成する方法



検索キーワード
部分円弧周長 JDX_ARCDIM2ARC 円弧 長さ 計測
