円弧長寸法の円弧長記号を表示したくないです。
設定方法を教えてください。
下記手順で変更できます。
※個別に設定を変更する場合は［プロパティ］パレット、同じ寸法スタイルのエンティティすべての設定を変更する場合は「寸法スタイルマネージャー」または「オプション」から変更できます。
【個別に変更する場合】
1.［プロパティ］パレットを表示します。
2.円弧長記号を表示したくない円弧長寸法をクリックします。
3.［プロパティ］パレットの［文字］＞［円弧長記号］を「なし」に変更します。
円弧長記号が表示されなくなりました。
【同じ寸法スタイルの円弧長寸法をすべて変更する場合】
※ARES 2025 SP0 より、寸法スタイル［DIMENSIONSTYLE］コマンドで、［寸法スタイル マネージャー］ダイアログが表示されるようになりました。
※ARES 2025 以降も［オプション］ダイアログから変更できます。
［寸法スタイルマネージャー］：
1.［プロパティ］パレットを表示します。
2.変更したい円弧長寸法エンティティをクリックして［寸法スタイル］を確認します。
例として、寸法スタイル「test」を変更します。

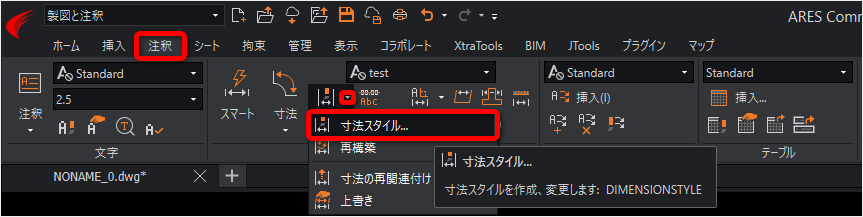

3.寸法スタイル［DIMENSIONSTYLE］コマンドを実行します。
メニュー

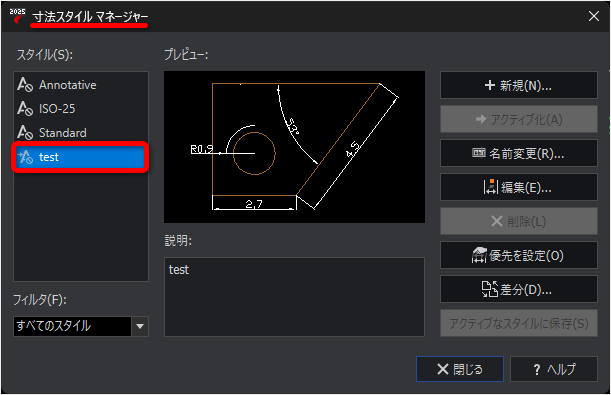

4.［寸法スタイルマネージャー］ダイアログが表示されるので、手順 2 で確認した「寸法スタイル」を選択します。
例として、寸法スタイル「test」をクリックします。
5.［編集］ボタンをクリックします。
6.［寸法スタイルを編集］ダイアログが表示されるので、［記号と矢印］タブをクリックします。
7.［円弧長記号］を「なし」に変更します。
8.［OK］ボタンをクリックします。
9.再度［寸法スタイルマネージャー］ダイアログが表示されるので、［閉じる］ボタンをクリックします。
同じ寸法スタイルの円弧長記号が非表示になりました。
※［プロパティ］パレットなどで個別に変更している場合は変更されません。
関連 FAQ：［寸法スタイル］から［文字スタイル］を変更したが設定が反映されない寸法エンティティがある
［オプション］：
1.［プロパティ］パレットを表示します。
2.変更したい円弧長寸法エンティティをクリックして［寸法スタイル］を確認します。
例として、寸法スタイル「test」を変更します。
3.［オプション］ダイアログを表示します。
4.［オプション］ダイアログが表示されるので、［作図スタイル］＞［寸法］を展開し、手順 2 で確認した「寸法スタイル」を選択します。
例として、寸法スタイル「test」を指定します。
5.［角度寸法］をダブルクリックします。
6.［円弧長記号］をダブルクリックします。
7.［なし］をクリックします。
8.［適用］ボタンをクリックしてから、［OK］ボタンをクリックします。
同じ寸法スタイルの円弧長記号が非表示になりました。
