半径寸法や直径寸法で［中心マーク］が表示されません。
※［中心マーク］は表示する設定になっています。

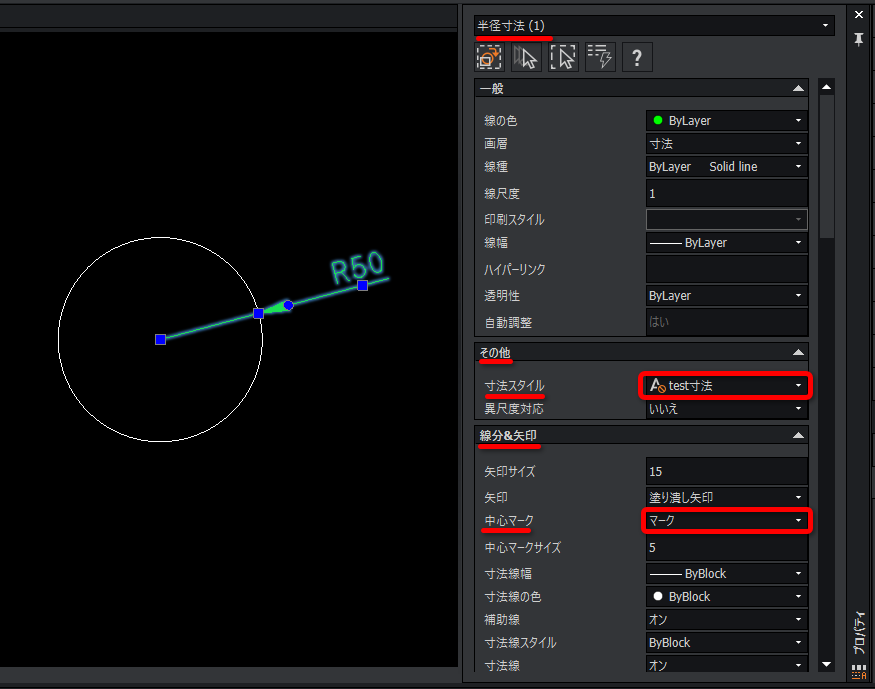

［プロパティ］パレット：

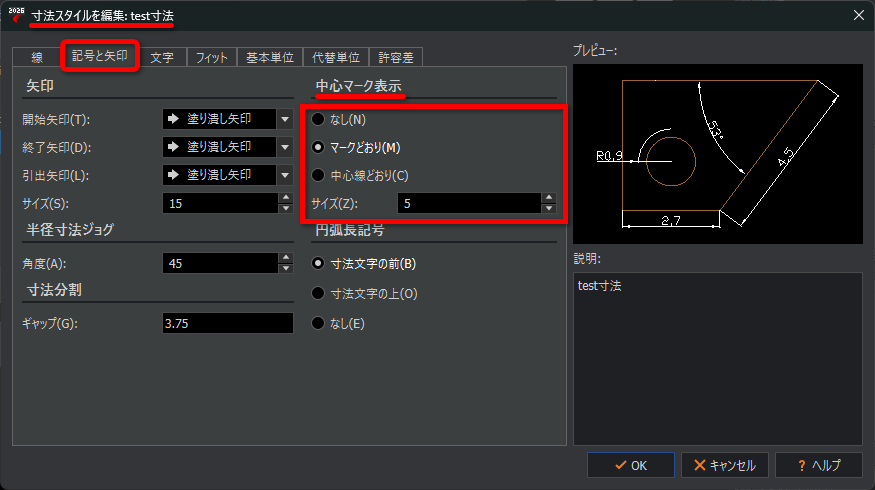

［寸法スタイルマネージャー］ダイアログ：

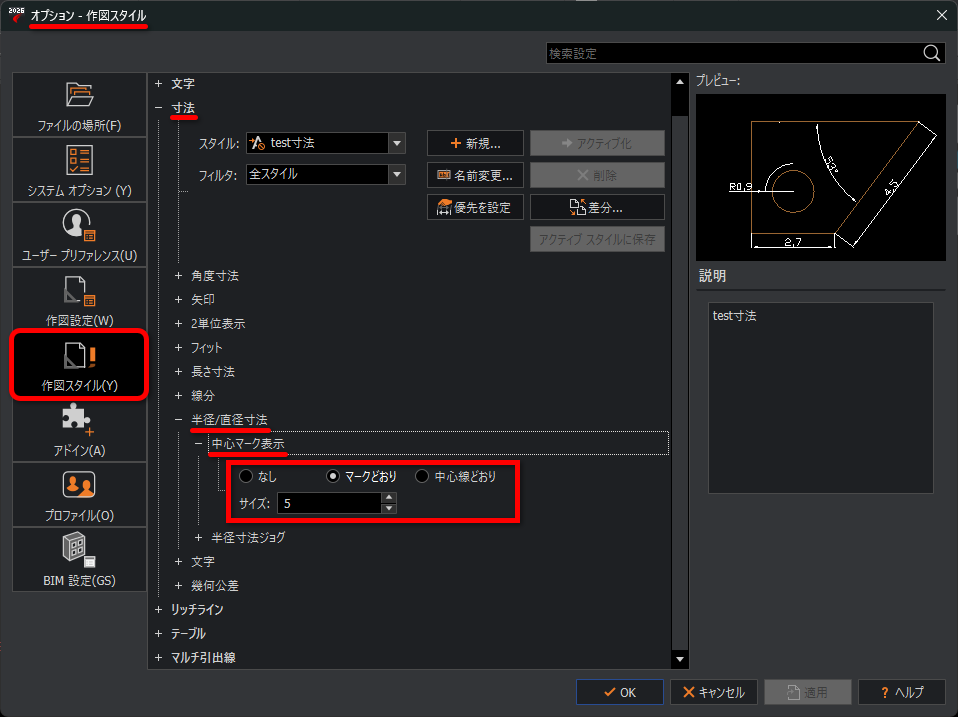

［オプション］ダイアログ：
表示させる方法を教えてください。
［寸法スタイルマネージャー］ダイアログや［オプション］ダイアログの［フィット］の項目で［ジオメトリ］を「自動」にし、［その他のオプション］の「寸法補助線間の寸法線」のチェックを外すと表示されます。
※「中心マーク」は対象のエンティティの外側に寸法値を配置した時に表示されます。

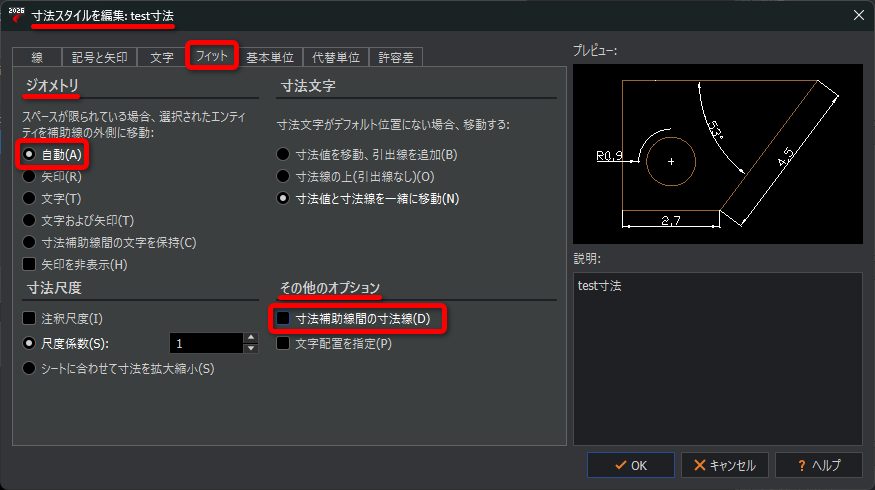

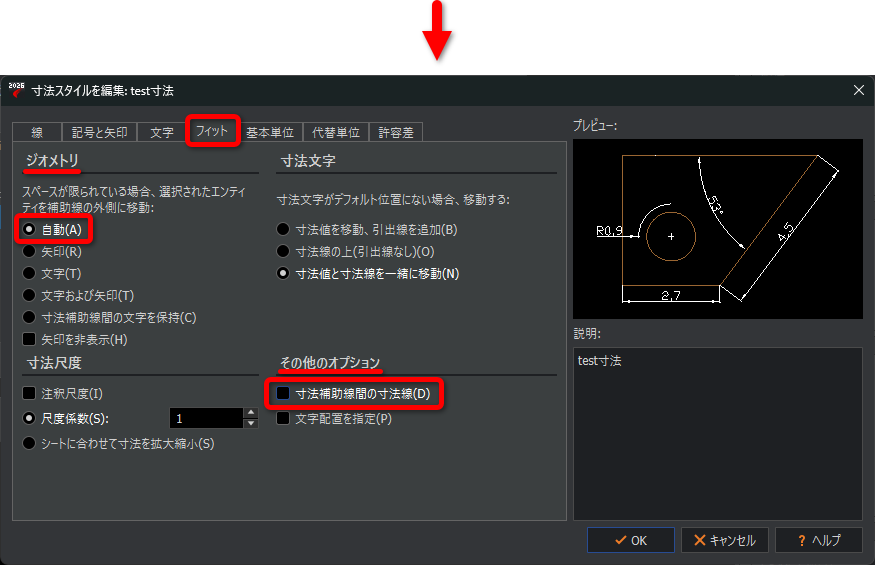

［寸法スタイルマネージャー］ダイアログ：

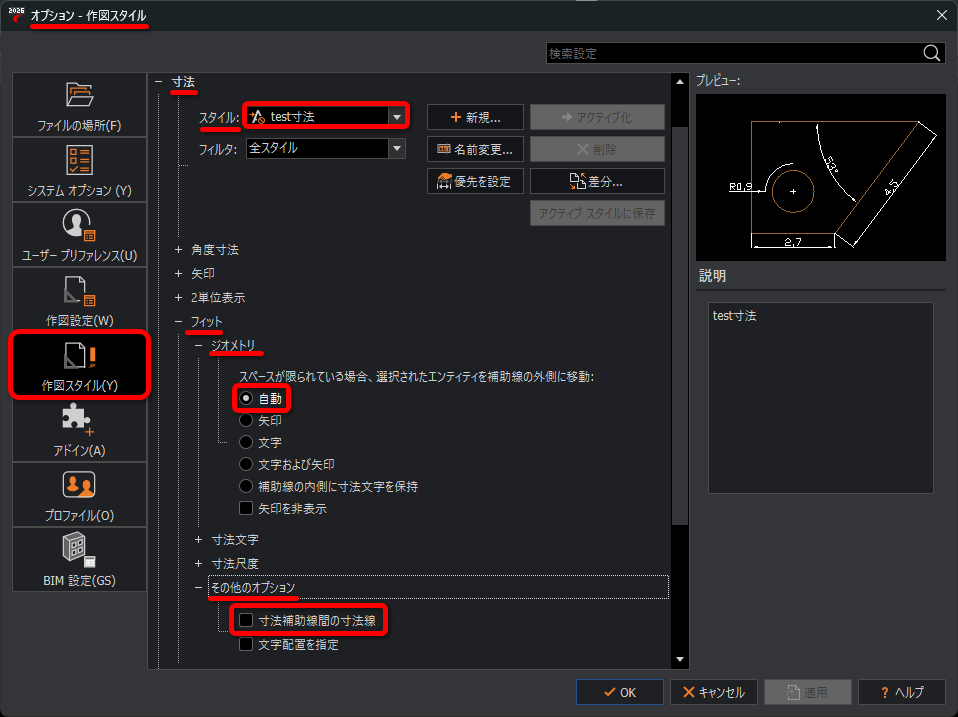

［オプション］ダイアログ：
下記手順で設定できます。
1.寸法スタイル［DIMENSIONSTYLE］コマンドを実行します。
コマンドの実行方法

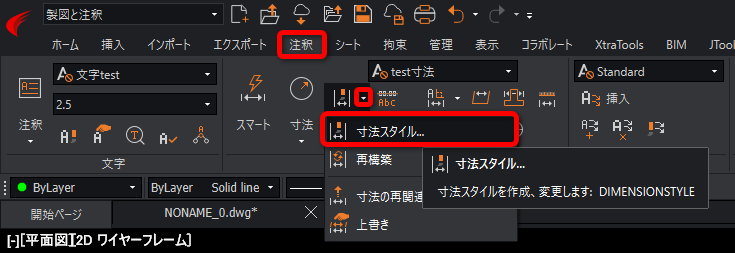

リボン

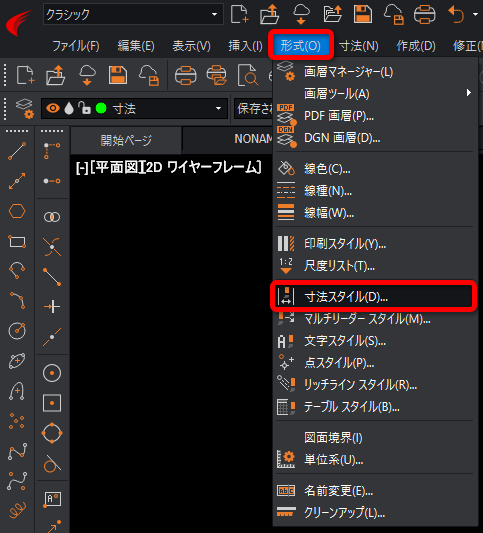

メニュー
2.［寸法スタイルマネージャー］ダイアログが表示されるので、「中心マーク」を表示させたい寸法スタイルを選択し［編集］ボタンをクリックします。

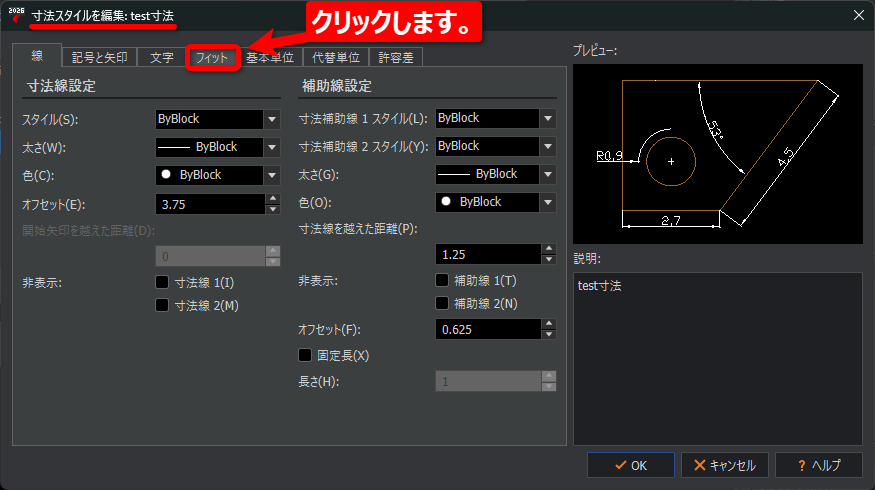

3.［寸法スタイルを編集］ダイアログが表示されるので、［フィット］タブをクリックします。

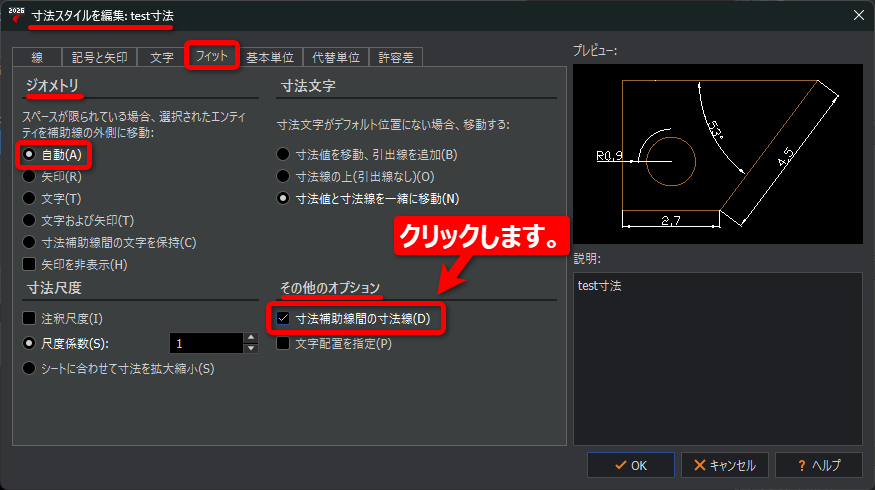

4.［ジオメトリ］の項目を「自動」にし、［その他のオプション］の「寸法補助線間の寸法線」のチェックを外します。

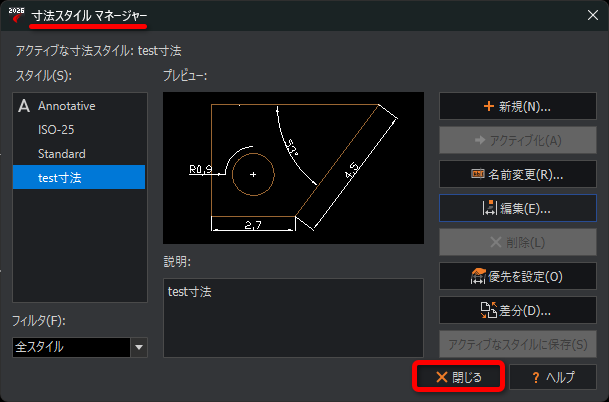

5.再度［寸法スタイルマネージャー］ダイアログが表示されるので、［閉じる］ボタンをクリックします。
「中心マーク」が表示されました。
※寸法値を内側に配置して「中心マーク」を表示させる場合は、中心マーク［CENTERMARK］コマンドを実行し表示させてください。
