  6. /
  7. 印刷設定をしてプレビュー画面を確認するとブロックが表示されていない

印刷設定をしてプレビュー画面を確認するとブロックが表示されていない

製品名
ARES Commander 2024
ARES Standard 2024
ARES Mechanical 2024

印刷設定をしてプレビュー画面を確認するとブロックエンティティが表示されていません。

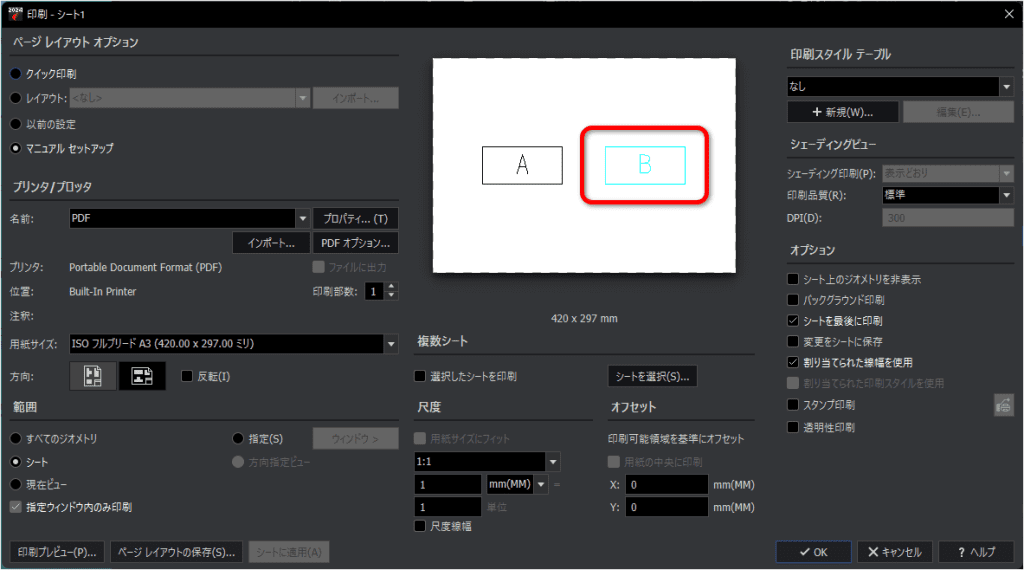

[印刷ダイアログ]:

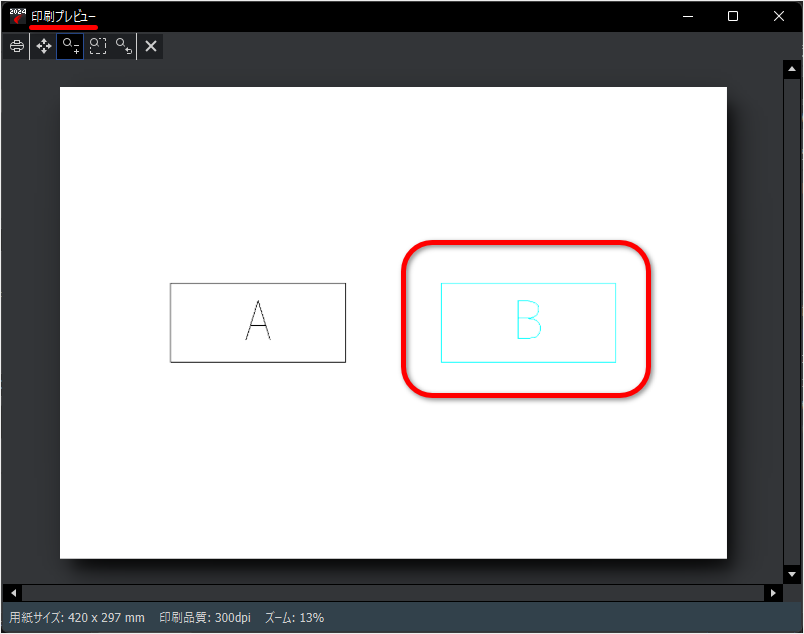

[印刷プレビュー]:

[モデル]:

ブロックを作成した画層は「非表示」「フリーズ」「印刷しない」設定にはなっていません。

表示する方法を教えてください。

ブロックを作成した画層と挿入した画層が違う場合、ブロックを作成した画層が「非表示」「フリーズ」「印刷しない」設定になっていなくても、ブロックを挿入した画層で設定されている場合は表示されません。


例の場合は、ブロックを作成した画層が「0画層」となっていて「印刷する」設定になっていますが、

ブロックを挿入した画層が「B画層」の為「印刷しない」設定になっているので表示されません。

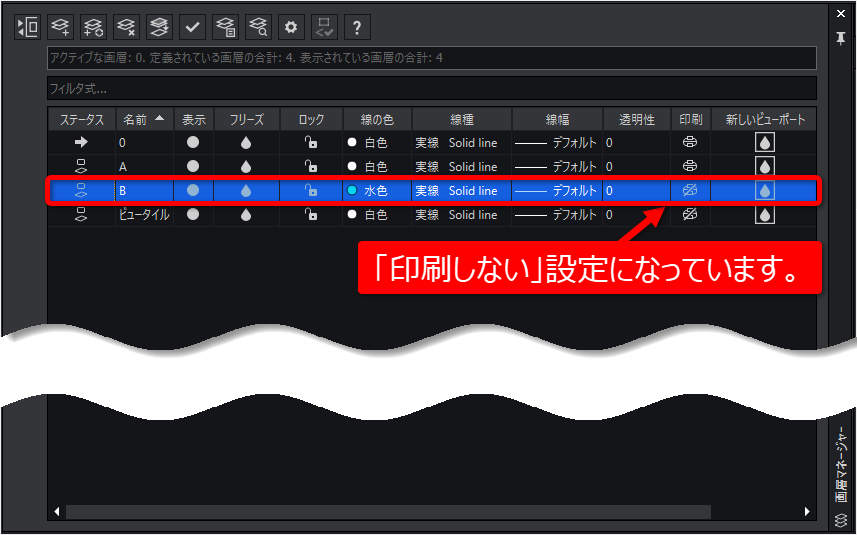

[画層マネージャー]で表示させたいエンティティの画層を「印刷する」設定に変更すると表示されます。

印刷[PRINT]コマンドを実行すると、[印刷]ダイアログのプレビューにブロックエンティティが表示されるようになり、

[印刷プレビュー]ボタンをクリックして印刷プレビューを確認すると表示されています。
