印刷設定を別のレイアウトに反映させる方法

製品名
ARES Commander 2023
ARES Standard 2023
ARES Mechanical 2023

印刷設定を保存したレイアウトの情報を、別のレイアウトに反映させ印刷する方法が知りたいです。



下記手順で作成できます。

例として、

「印刷スタイルテーブル」:「monochrome.ctb」
「プリント/プロッタ」:「PDF(Built-In Printer)」
「用紙サイズ」:「ISO フルブリード A3(420×297)」
「範囲」:「シート」

に設定します。



【同じ図面の別のシートの場合】

1.「ページレイアウト」を保存するシート(レイアウト)を表示します。

2.印刷[PRINT]コマンドを実行します。

3.印刷ダイアログが表示されますので、設定を変更して[ページレイアウトの保存]ボタンをクリックします。

4.「ページレイアウトを保存」のウインドウが表示されますので、名前を付けて[OK]ボタンをクリックします。
例として、「test」と入力します。

5.[シートに適用]ボタンをクリックします。

6.[OK]ボタンをクリックし、印刷します。(もしくは、[キャンセル]ボタンをクリックし、印刷[PRINT]コマンドを終了します。)

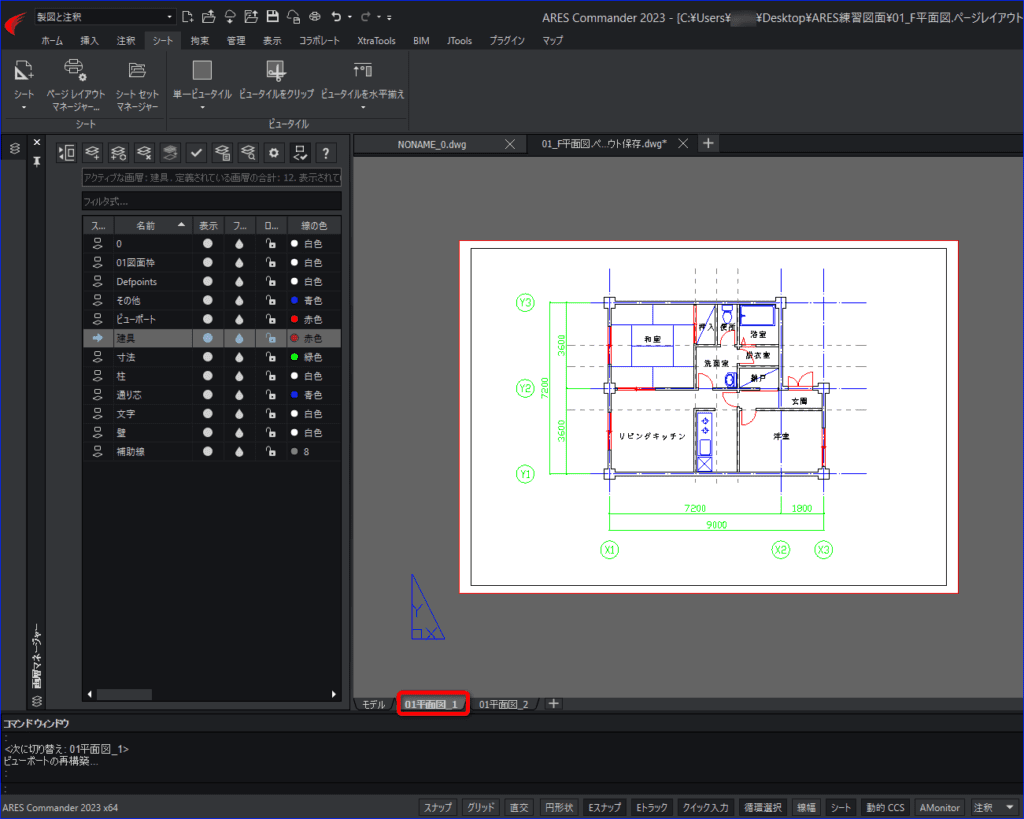

7.「ページレイアウト」を反映させたい同じ図面の別のシートを表示します。

8.印刷[PRINT]コマンドを実行します。

9.印刷ダイアログが表示されますので、「ページレイアウトオプション」の「レイアウト」をクリックします。

10.「手順 4 」で保存したレイアウトをクリックします。

11.[シートに適用]ボタンをクリックします。

12.[OK]ボタンをクリックし、印刷します。



【別の図面のシートに保存した「ページレイアウト」の印刷設定を読み込む場合】

1.「ページレイアウト」の印刷設定を反映させたい別の図面のシートを開きます。

2.印刷[PRINT]コマンドを実行します。

3.「ページレイアウトオプション」の「レイアウト」にチェックを入れます。

4.「ページレイアウトオプション」の[インポート]ボタンをクリックします。

5.印刷設定を反映する図面を開きます。

6.反映する「ページレイアウト」を選択します。

7.「ページレイアウトオプション」の「レイアウト」からインポートした「ページレイアウト」をクリックします。

8.[シートに適用]ボタンをクリックします。

9.[OK]ボタンをクリックし、印刷します。
