名前指定している座標系を他図面でも使用したいです。
下記手順で設定できます。
※例として、座標系「test」を反映させます。

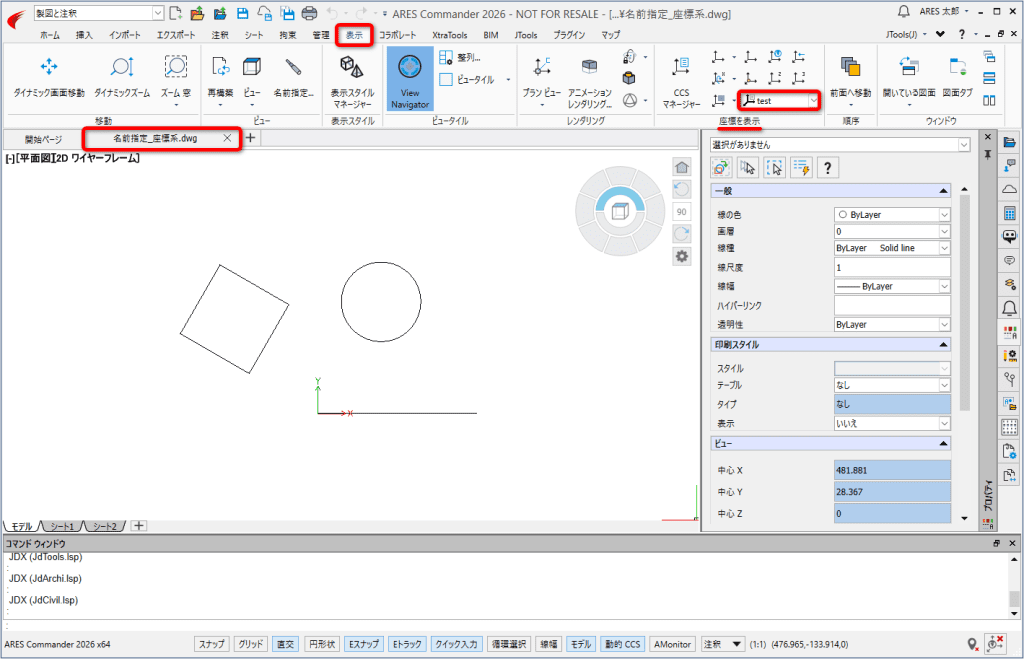

- 元となる座標系を指定している図面を開きます。

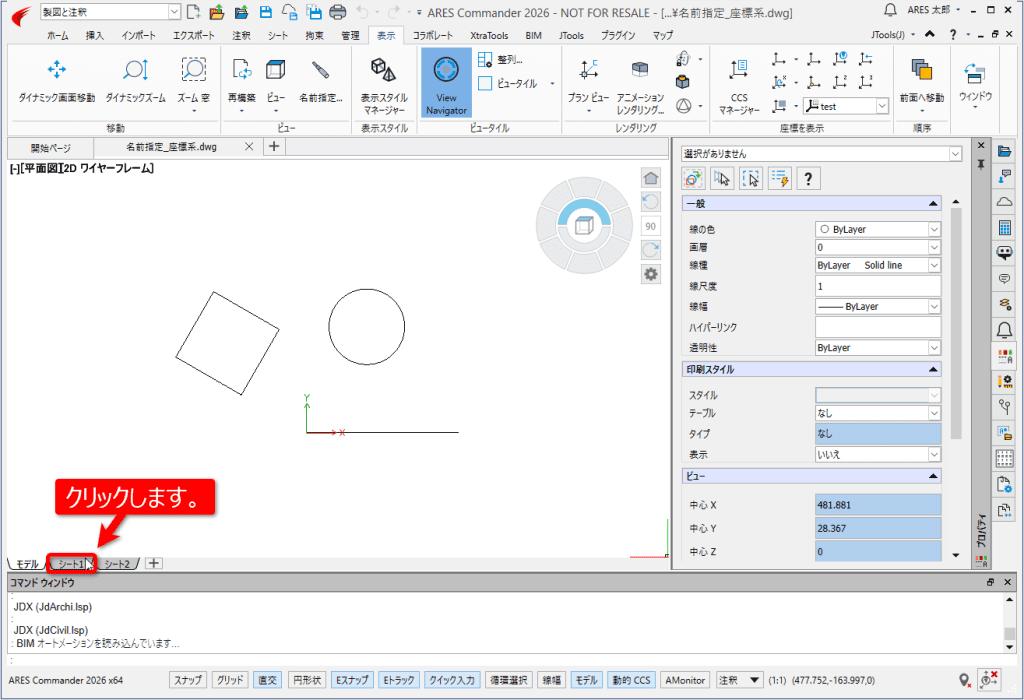

- ［シート］タブをクリックし、シート画面に切り替えます。
- ビュータイル（ビューポート）の内側をダブルクリックして［モデル］をアクティブにします。
※ステータスバーの［シート］をクリックしても［モデル］空間に表示が切り替わります。

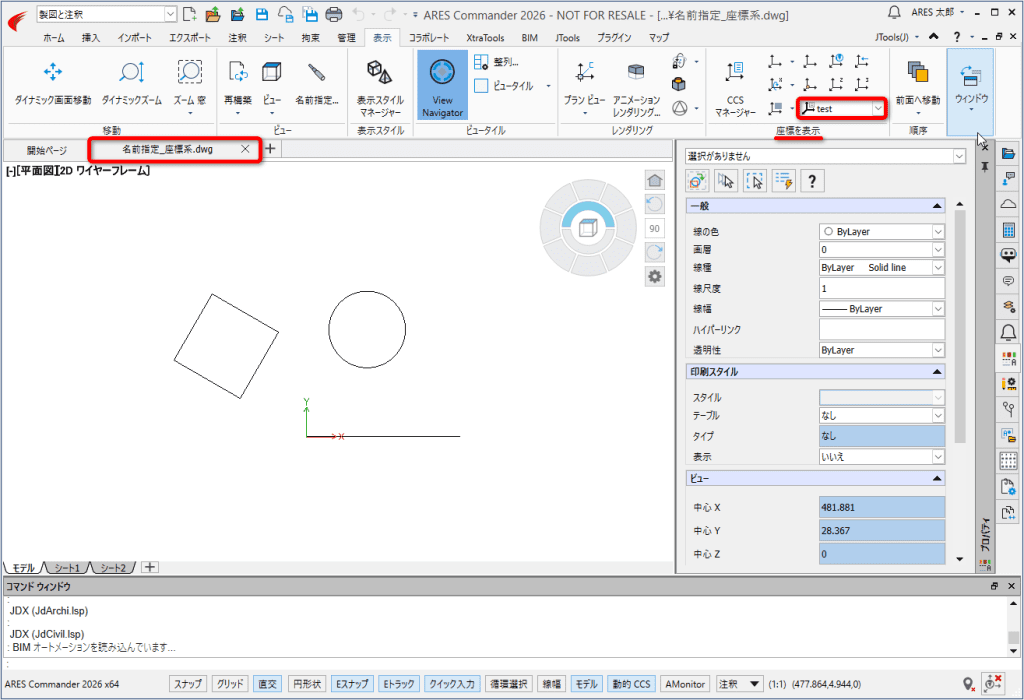

- ［表示］タブの［座標を表示］パネルの「名前指定 CCS コンボコントロール」のプルダウンメニューで使用したい座標系を選択します。
例として、座標系「test」を選択します。
※一度に複数の座標系を選択することはできません。

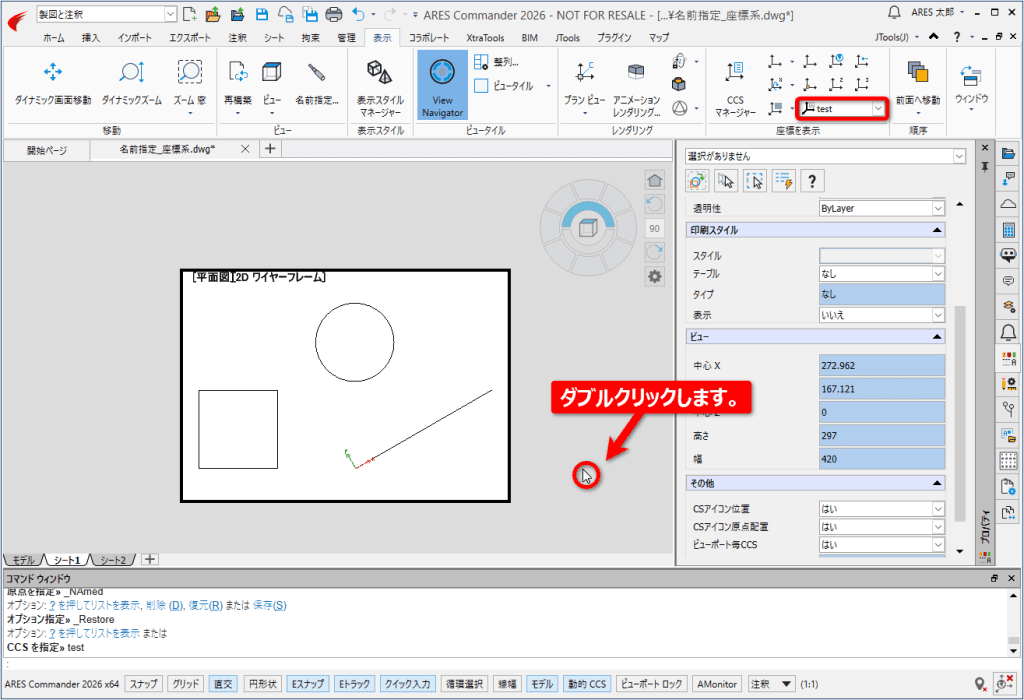

- ビュータイルの外側をダブルクリックして［シート］空間をアクティブにします。

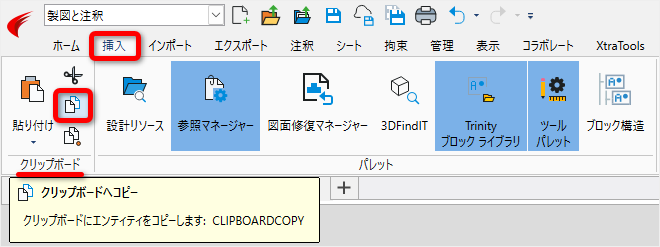

- ビュータイルをクリックし、クリップボードにコピーします。
（クリック）コマンドの他の実行方法
キーボード：
右クリックメニュー：
リボン：
メニュー：
- 座標系を反映させたい図面を開き［シート］タブをクリックします。

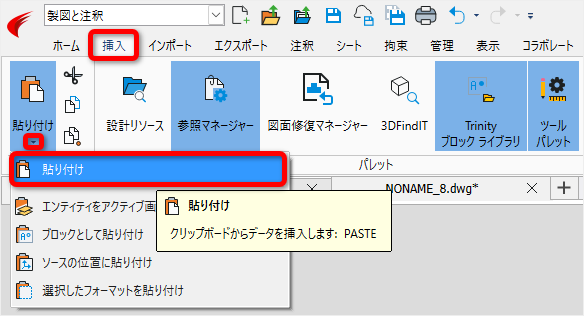

- 貼り付け［PASTE］コマンドを実行します。
（クリック）コマンドの他の実行方法
キーボード：
右クリックメニュー：
リボン：
メニュー：

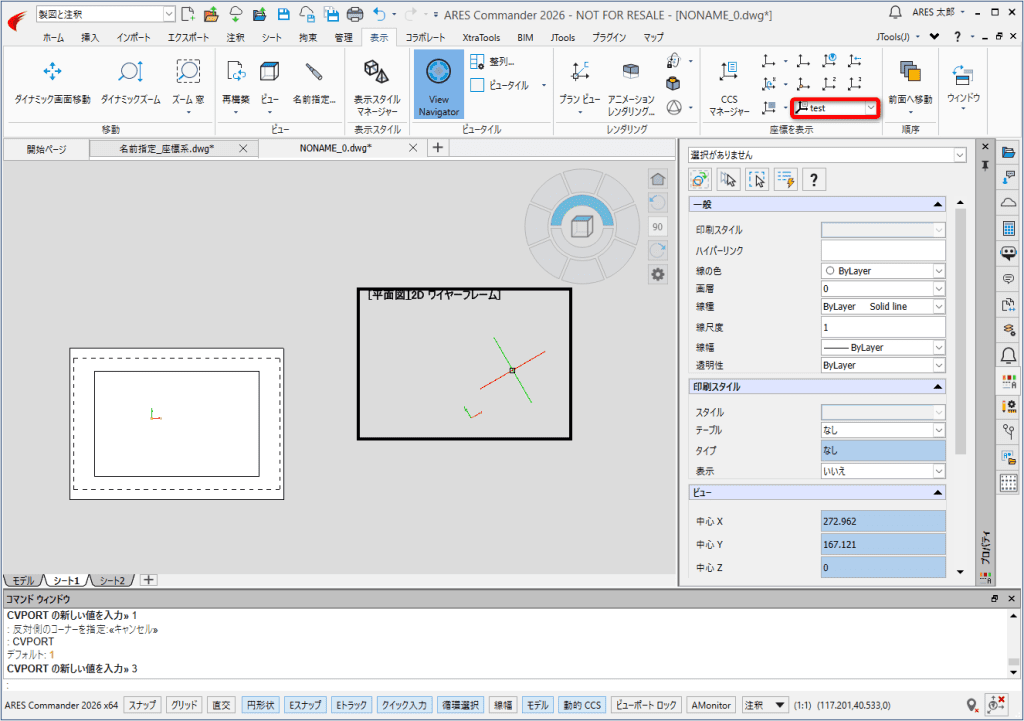

- 何も表示されていない箇所へ貼り付けます。
- ビュータイルの内側をダブルクリックします。

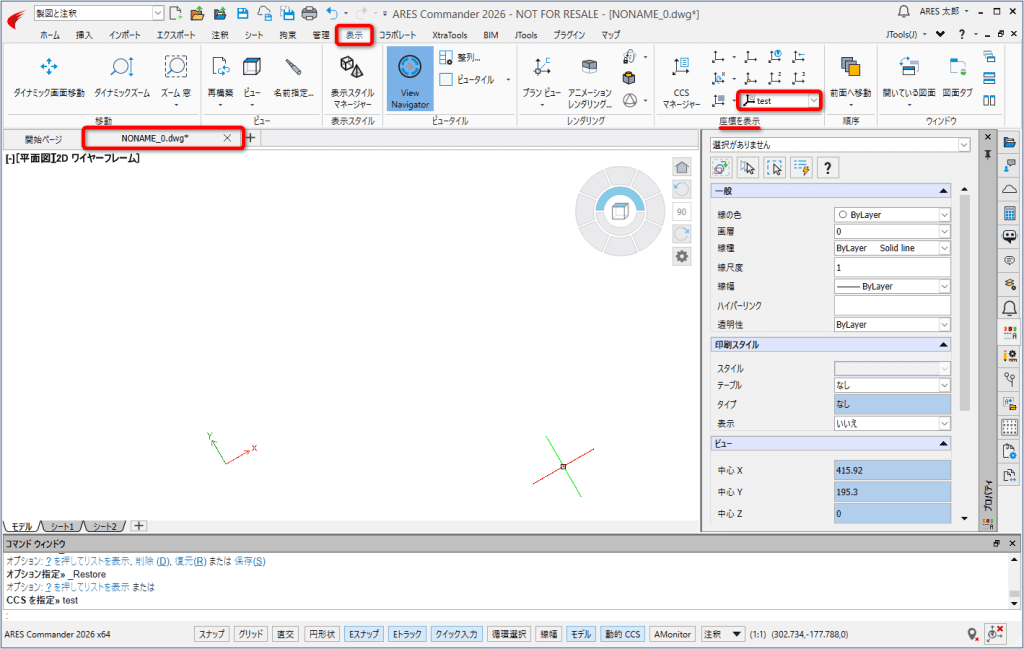

座標系がコピーされ［名前指定 CCS コンボコントロール］に反映されました。
※［モデル］画面にも反映されています。
関連 FAQ：
・リボンの［表示］タブの［座標］パネルや［ccs Ⅱ］ツールバーにカスタマイズした座標系を表示する方法
