  6. /
  7. 図形の一部をストレッチ[STRETCH]コマンドで伸ばしたい

図形の一部をストレッチ[STRETCH]コマンドで伸ばしたい

製品名
ARES Commander 2024
ARES Standard 2024
ARES Mechanical 2023

図形の一部をストレッチ[STRETCH]コマンドで伸ばしたいです。
操作方法を教えてください。



下記手順で作成できます。

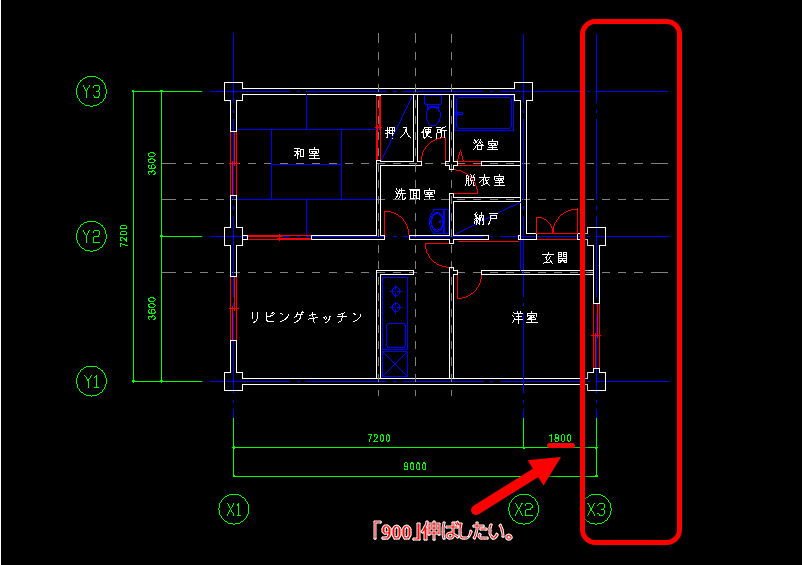

例として「900」伸ばします。



1.ストレッチ[STRETCH]コマンドを実行します。

コマンドの実行方法

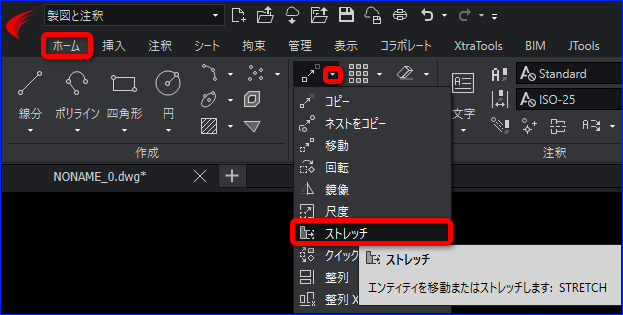

リボン

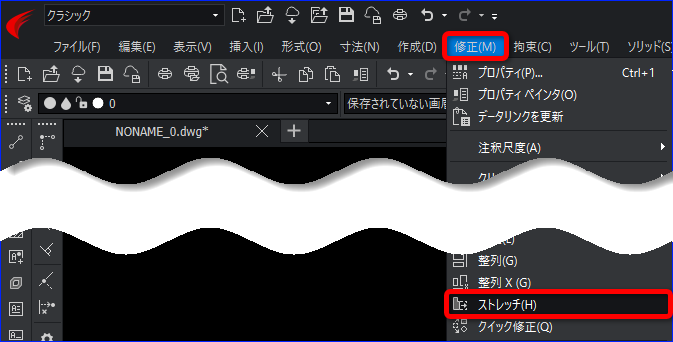

メニュー

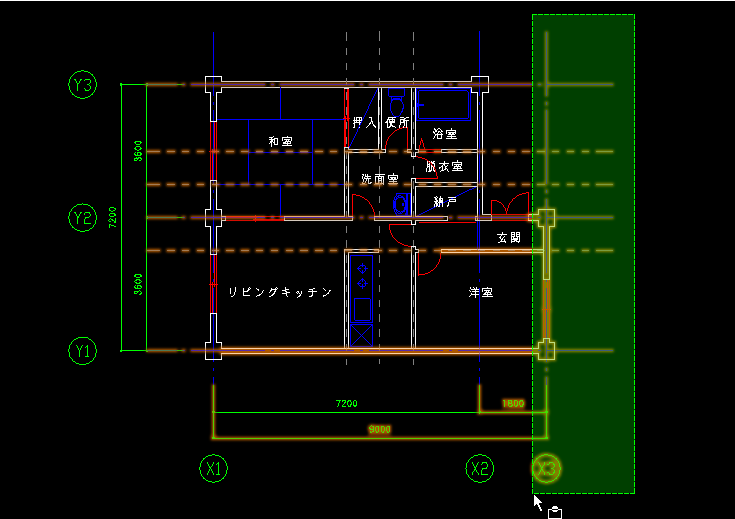

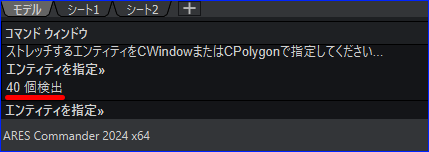

2.コマンドウィンドウに「エンティティを指定」と表示されるので、変更したいエンティティを選択し Enter を押します。
※交差選択もしくはポリゴン交差で選択します。

※ポリゴン交差を使用する場合は、「CP」と入力し Enter を押します。

※エンティティがすべて選択されている場合は移動し、一部が選択されている場合は伸縮します。

3.コマンドウィンドウに「始点を指定」と表示されるので、始点をクリックします。

4.コマンドウィンドウに「目的点を指定」と表示されるので、目的点の値を入力して伸ばしたい方向にカーソルを動かし Enter を押します。
例として「900」と入力します。

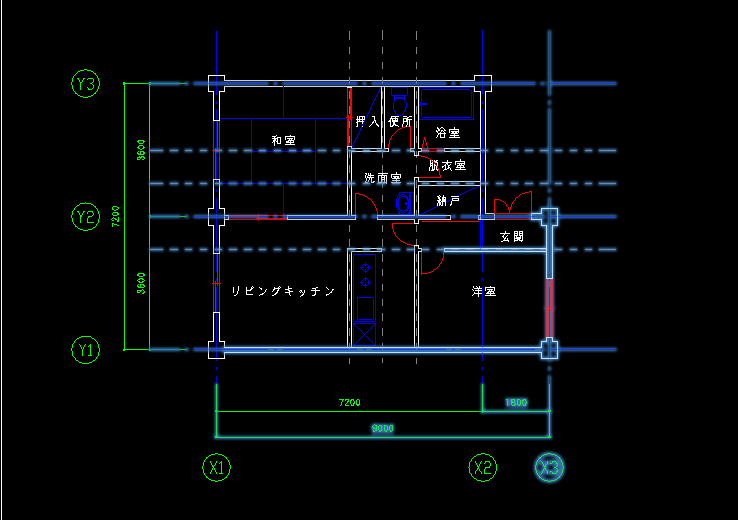

修正できました。
